一、产品概述
FSB型氟塑料合金泵是单级、悬臂式离心泵,按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体 烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨。FSB型氟塑料离心泵适用于输送任何 浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,是目前世界上***强耐腐蚀装备之一。FSB型氟 塑料离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等 优点。

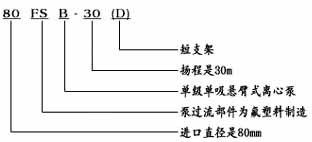

二、型号意义
三、结构图
四、技术特性
五、结构特点
1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。
3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合成金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
六、安装拆卸
七、性能参数
规格 型号 | 流量m3/h | 扬 程 m | 入 口 mm | 出 口 mm | 配用 功率 kw | 转 速 r/min | 气蚀 余量 m | 效 率 % |
25FSB-10L | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 4.5 | 29 |
25FSB-18L | 3.6 | 18 | 25 | 20 | 1.5 | 2900 | 4.5 | 27 |
40FSB-15L | 5 | 15 | 40 | 32 | 1.5 | 2900 | 4.5 | 51 |
40FSB-20L | 10 | 20 | 40 | 32 | 3 | 2900 | 4 | 47 |
40FSB-30L | 10 | 30 | 40 | 32 | 3 | 2900 | 4 | 55 |
40FSB-40L | 10 | 40 | 40 | 32 | 5.5 | 2900 | 4.5 | 35 |
40FSB-50L | 10 | 50 | 40 | 32 | 7.5 | 2900 | 4.5 | 33 |
50FSB-20L | 20 | 20 | 50 | 40 | 3 | 2900 | 3 | 55 |
50FSB-25L | 15 | 25 | 50 | 40 | 4 | 2900 | 4 | 64.5 |
50FSB-30L | 15 | 30 | 50 | 40 | 4 | 2900 | 4 | 70 |
50FSB-40L | 15 | 40 | 50 | 40 | 5.5 | 2900 | 4.5 | 39 |
50FSB-50L | 15 | 50 | 50 | 40 | 7.5 | 2900 | 4.5 | 38 |
65FSB-32L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 3.5 | 45 |
65FSB-40L | 29 | 40 | 65 | 50 | 11 | 2900 | 4 | 53 |
80FSB-20L | 50 | 20 | 80 | 65 | 5.5 | 2900 | 4 | 72 |
80FSB-30L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 4 | 64 |
80FSB-34L | 50 | 34 | 80 | 50 | 11 | 2900 | 4 | 65 |
80FSB-40L | 50 | 40 | 80 | 50 | 11 | 2900 | 4.5 | 67 |
80FSB-50L | 50 | 50 | 80 | 50 | 15 | 2900 | 4.5 | 65 |
100FSB-15L | 80 | 15 | 100 | 65 | 11 | 2900 | 4.5 | 72 |
100FSB-30L | 100 | 30 | 100 | 80 | 15 | 2900 | 4 | 74 |
100FSB-40L | 100 | 40 | 100 | 80 | 22 | 2900 | 4 | 74 |
100FSB-50L | 100 | 50 | 100 | 80 | 30 | 2900 | 4.5 | 72 |
125FSB-12L | 90 | 12 | 125 | 80 | 7.5 | 1450 | 4.5 | 73 |
125FSB-40L | 150 | 40 | 125 | 80 | 37 | 2900 | 4 | 78 |
