一、产品概述

 AFB型不锈钢耐腐蚀离心泵是在FB型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封装置，采用先进水力模型，新颖结构与高强度组合式双端面机 械密封，具有高次节能、结构紧凑、性能稳定、使用可靠等优点。属单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部份零件,均采用 1Cr18Ni9Ti材料制造。用于输送不含固体颗粒,有腐蚀性液体,被输送介质温度为-20℃～120℃,泵进口压力不大于2kg/cm2。采用双端面 密封冷却装置可输送300℃左右的高温介质。

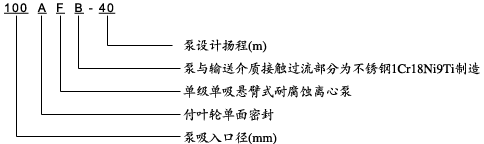

二、型号意义

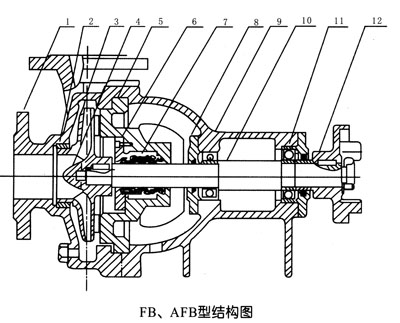

三、结构图

四、技术特性

五、结构特点

AFB型不锈钢耐腐蚀离心泵（简称：AFB耐腐蚀泵），是单级单吸悬臂式不锈钢耐腐蚀离心泵，吸取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。该泵过流部位零件根据输送介质不同，全部选用各种耐腐耐磨合金钢材料制造，泵的进口压力一般不大于0.2MPa，必要时可达到0.35～0.4MPa，介质温度-20°C～+130°C，悬臂式不锈钢耐腐蚀离心泵广泛应用于石油、化工、冶金、合成纤维、医药、食品等工业部门。

六、安装拆卸

【AFB型不锈钢耐腐蚀离心泵】装配与拆卸：
I、拆卸：
由于采用了加长联轴器，拆卸泵时，不必拆卸进、出口管路，泵体和电机。只需拆下加长联轴器中的中间联轴器，即可拆出转子部件，进行维修、保养。
1、拆下泵体上的泄液管堵和悬架体上的放油管堵，放净泵内液体和悬架体内的润滑油。(注：如泵上还有另外附加管路亦应拆下)。
2、拆开泵体与中间支架的联结、并将中间支架、悬架部件和泵盖等全部转子部件从泵体中一起退出。
3、拆下叶轮螺母、取下叶轮和键。
4、将泵盖连同轴套、机械密封端盖和机械密封等部件一起从轴上退出。注意勿使轴套相对于泵盖等发生滑动，然后再拆下机械密封连同轴套一起取下，再将轴套和机械密封拆开。
如果密封采用填料，由可从泵盖中直接拆下轴套，再顺次拆下填料夺盖，填料和填料环等。
如果密封采用特殊结构，应注意不同的拆卸方法。
5、拆下中间支架与悬架支架。
6、拆下泵联轴器和键。
7、拆下悬架体两端的防尘盘和轴承的前后盖，再将轴连同轴承一起从悬架体内取下。
8、从泵轴上拆下轴承。
II、装配
与拆卸程序相反进行。
【AFB型不锈钢耐腐蚀离心泵】安装：
1、泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率。
2、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度(或倒灌高度)必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置灌液螺孔或阀门，以供起动前灌泵之用；
泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
3、吸入和吐出管路应该另有支架，不能用泵作支承。
4、安装泵的地点，应便于巡回检查和检修。
5、安装顺序
⑴将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。
⑵松开联轴器。用水平仪分别放在泵轴或底座上，通过调整楔垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
⑶用混凝土灌注底座和地脚螺栓孔。
⑷待混凝土干固后，应拧紧地脚螺栓，并生新检查泵轴的水平度。
⑸在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm，两联轴器端面间隙，在一周内***大和***小的间隙差不得超过0.3mm。
⑹在机组实际运行3-4小时后作***后检查，如无不良现象，则认为安装合格。
【AFB型不锈钢耐腐蚀离心泵】起动、运行与停止：
1、起动前准备
⑴起动前要把泵和现场清理干净。
⑵检查托架内润滑油量是否适量(油面在油位计中心线2mm左右)油位计是否完好。
⑶未接联轴器前检查原动机的转向，与泵的转向箭头一致后，接好联轴器。
⑷在装好机械密封后可方便地用手转动泵轴，应无碰擦现象，并将联轴器的防护罩安装好。
⑸泵在吸上情况下使用，起动前应灌泵或抽真空；泵在倒灌情况下使用，起动前应用所输送液体将泵灌满，驱除泵中的空所后，将吐出管的闸阀关闭。
⑹起动前检查基础螺栓有无松动。压盖是否歪斜，以及润滑油和冷却水的供应情况。
2、起动
⑴关闭进出口压力(或真空)计和出水阀门、(如有旁通管、此时也应关闭。)起动电机(***好先点动、确认泵转向正确后，才开始正式运行。)，然后打开进出口压力(或真空)计，当泵达到正常转速，且仪表指出相应压力时，再慢慢打开出水阀门，调节到需要的工况。在吐出管路关闭的情况下，泵连续工作的时间，不能超过3分钟。
⑵起动过程中要时时注意原动机的功率读数及泵的振动情况，振动数不应超过0.06毫米，测定部位是轴承座。
⑶密封情况：机械密封应无泄漏、发热现象、填料密封应呈连续滴流状态。
3、运行
⑴经常检查泵和电机的发热情况(轴承的温升不应超过75℃)及油位计供油情况。(一般每运行1500小时后，要全部更换润滑油一次)。
⑵不能用吸入阀来调节流量，避免产生汽蚀。
⑶泵不宜在低于30%设计流量下连续运转，如果必须在该条件下连续运转，则应在出口处安装旁通管，排放多余的流量。
⑷注意泵运转有无杂音，如发现异常状态时，应及时消除或停车检查。
4、停止
⑴缓慢关闭吐出口管路闸阀(如果泵在倒灌情况下使用，还要关闭吸入管路的闸阀)、并关闭各种仪表的开关。
⑵切断电源。
⑶如果密封采用外部引液时，还要关闭引液阀门。
⑷如果环境温度低于液体凝固点时，要放净泵内的液体，以防冻裂。
⑸如果长时间停车不用，除将泵内的腐蚀性液体放净外，各零部件应拆卸清洗干净，尤其是密封腔。***好是将泵拆下清洗后重新装好，除涂油防锈处理和封闭泵进、出口外，还应定期检查。
【AFB型不锈钢耐腐蚀离心泵】使用机械密封注意事项：
本型号泵可根据不同的使用条件安装不同形式的机械密封，(如内装单端面平衡和非平衡型，双端面平衡型及非平平衡型，外装式机械密封等。)根据所选用密封型式的不同，其使用方法和注意事项也有所不同。下面仅提几点一般应注意的事项。
1、由于机械密封一般适用在清洁的，无悬浮颗粒介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面而使密封失效。
2、在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。
3、拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4、如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5、安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6、应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗干净，尤其是动、静环庙面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7、装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8、正确调整弹簧的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹簧既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。
9、对有外部冲洗的机械密封，起动前应先开启冲洗液，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。

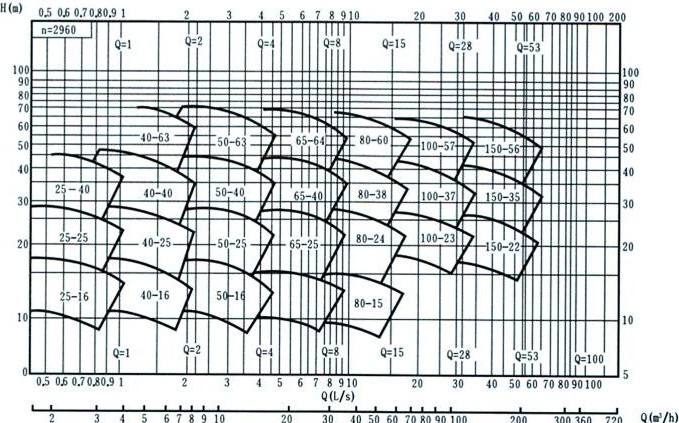

七、性能参数
