LG高层建筑给水泵

一、产品概述

LG系列高层建筑给水泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水.应用范围:主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水。

二、型号意义

25LG3-10
25-口径(mm)
LG-高层建筑多级给水泵
3-流量(m3/n)

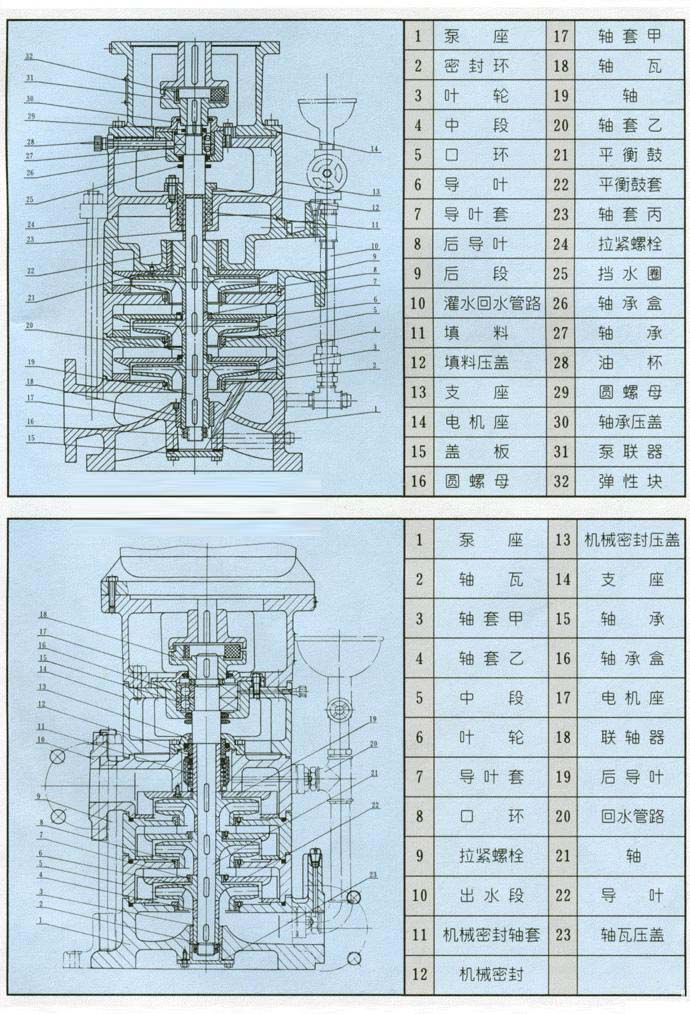

三、结构图



四、技术特性

1、使用的介质应类似水,运动粘度<150mm/s,且无坚硬颗粒,无腐蚀性质;
2、***大系统工作压力≤2.5MPa;、
3、介质使用温度-15℃~+105℃;
4、周围环境温度≤40℃,相对湿度低于95%

五、结构特点

1、本系列泵为立式、多级、节段式结构,用螺栓把进水段、中段、出水段紧固成一体,泵每级装一个叶轮及导叶,其轴向力采用水力平衡,残余轴向力由一个或一对球轴承承受;
2、泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用;
3、轴封采用特殊设计的机械密封,如需拆机械密封时,不需拆下电机,把中间夹壳联轴器拆开就可取出密封件,具有更换维修方便的优点;
4、泵的传动是通过夹壳联轴器由立式电动机驱动,从电机端看,泵为顺时针方向旋转;
5、泵的吸入口在下方,出水口在上方,其相对位置可根据用户的要求选择0°、90°、180°、270°之一进行装配出厂,一般泵180°出厂;
6、装配无需调整,拆装方便;
7、电机可配标准Y(Y2)系列型号。

六、安装拆卸



七、性能参数


型 号

流 量
(m3/h)

扬 程
(m)

转 速
(r/min)

功 率(kW)

效 率
(%)

必 需
汽蚀余量(m)

叶轮外径
(mm)

轴功率

电机功率

25LG3-10×2

3.0

20

2900

0.39

0.75

42

2

98

25LG3-10×3

3.0

30

2900

0.58

1.1

42

2

98

25LG3-10×4

3.0

40

2900

0.78

1.5

42

2

98

25LG3-10×5

3.0

50

2900

0.97

1.5

42

2

98

25LG3-10×6

3.0

60

2900

1.17

2.2

42

2

98

25LG3-10×7

3.0

70

2900

1.36

2.2

42

2

98

25LG3-10×8

3.0

80

2900

1.56

2.2

42

2

98

25LG3-10×9

3.0

90

2900

1.75

2.2

42

2

98

25LG3-10×10

3.0

100

2900

1.95

3

42

2

98

25LG3-10×11

3.0

110

2900

2.14

3

42

2

98

25LG3-10×12

3.0

120

2900

2.33

4

42

2

98

25LG3-10×13

3.0

130

2900

2.53

4

42

2

98

25LG3-10×14

3.0

140

2900

2.72

4

42

2

98

25LG3-10×15

3.0

150

2900

2.92

4

42

2

98

32LG6.5-15×2

6.5

30

2900

1.00

1.5

53

2.4

116

32LG6.5-15×3

6.5

45

2900

1.50

2.2

53

2.4

116

32LG6.5-15×4

6.5

60

2900

2.00

3

53

2.4

116

32LG6.5-15×5

6.5

75

2900

2.50

4

53

2.4

116

32LG6.5-15×6

6.5

90

2900

3.00

4

53

2.4

116

32LG6.5-15×7

6.5

105

2900

3.50

5.5

53

2.4

116

32LG6.5-15×8

6.5

120

2900

4.00

5.5

53

2.4

116

40LG12-15×2

12

30

2900

1.63

2.2

60

2.9

120

40LG12-15×3

12

45

2900

2.45

3

60

2.9

120

40LG12-15×4

12

60

2900

3.27

4

60

2.9

120

40LG12-15×5

12

75

2900

4.08

5.5

60

2.9

120

40LG12-15×6

12

90

2900

4.90

5.5

60

2.9

120

40LG12-15×7

12

105

2900

5.72

7.5

60

2.9

120

40LG12-15×8

12

120

2900

6.54

7.5

60

2.9

120

50LG24-20×2

24

40

2950

3.79

5.5

69

3.15

134

50LG24-20×3

24

60

2950

5.68

7.5

69

3.15

134

50LG24-20×4

24

80

2950

7.58

11

69

3.15

134

50LG24-20×5

24

100

2950

9.47

11

69

3.15

134

50LG24-20×6

24

120

2950

11.37

15

69

3.15

134

65LG36-20×2

36

40

2950

5.41

7.5

72.5

3.4

136

65LG36-20×3

36

60

2950

8.11

11

72.5

3.4

136

65LG36-20×4

36

80

2950

10.82

15

72.5

3.4

136

65LG36-20×5

36

100

2950

13.52

18.5

72.5

3.4

136

65LG36-20×6

36

120

2950

16.23

22

72.5

3.4

136

80LG50-20×2

50

40

2950

7.26

11

75

3.8

135

80LG50-20×3

50

60

2950

10.89

15

75

3.8

135

80LG50-20×4

50

80

2950

14.52

18.5

75

3.8

135

80LG50-20×5

50

100

2950

18.16

22

75

3.8

135

80LG50-20×6

50

120

2950

21.78

30

75

3.8

135
