S、SH型单级双吸离心泵

作者: 发布时间:2019-04-08 浏览次数:1515
打印 收藏 关闭
字体【
视力保护色

S、SH型单级双吸离心泵

一、产品概述

 吸离心泵、S,SH型单级双吸泵壳中开之离心泵,供抽送清水或物理化学类似于水的其它液体之用。被输送液体温度不得高于80℃。
适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程。

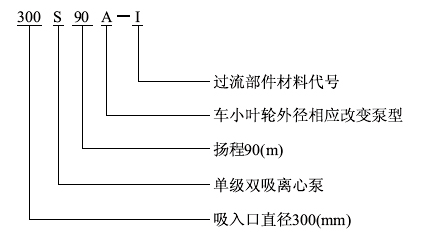

二、型号意义

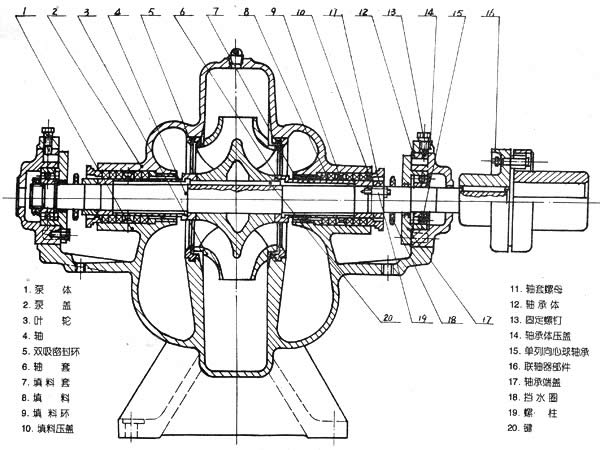

三、结构图

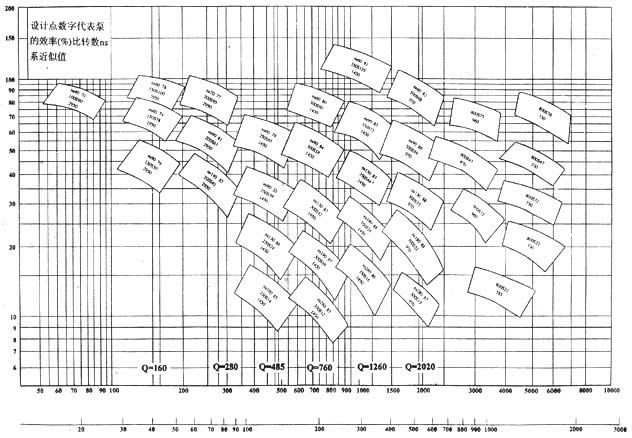

四、技术特性



五、结构特点

 本系列泵的吸入口和吐出口均在水泵轴心线下方,呈水平方向,并与轴线垂直。泵壳中开,泵盖用螺栓、定位销固定在泵体上,无需拆卸管路及原动机即可检修。泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。
1、泵体、泵盖为铸铁制成,它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔,管径***低处有放水的管螺孔。
2、叶轮为双侧进水,其形状对称,出厂时经静平衡试验。用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整。
3、轴承采用两个单列向心球轴承,用油脂润滑。
4、轴封采用软填料密封,水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔,起水封作用。填料的松紧程度,以液体能滴滴渗出为准。
5、泵的转向:从驱动端看,水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵,订货时应特殊提出。

六、安装拆卸

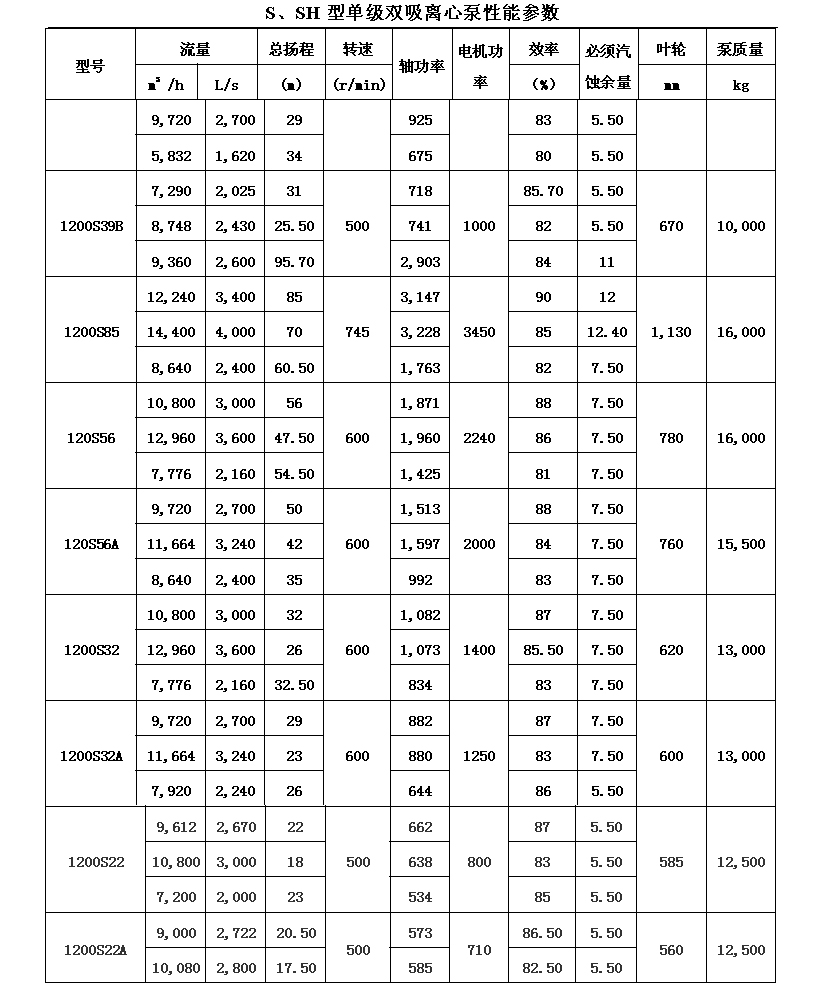

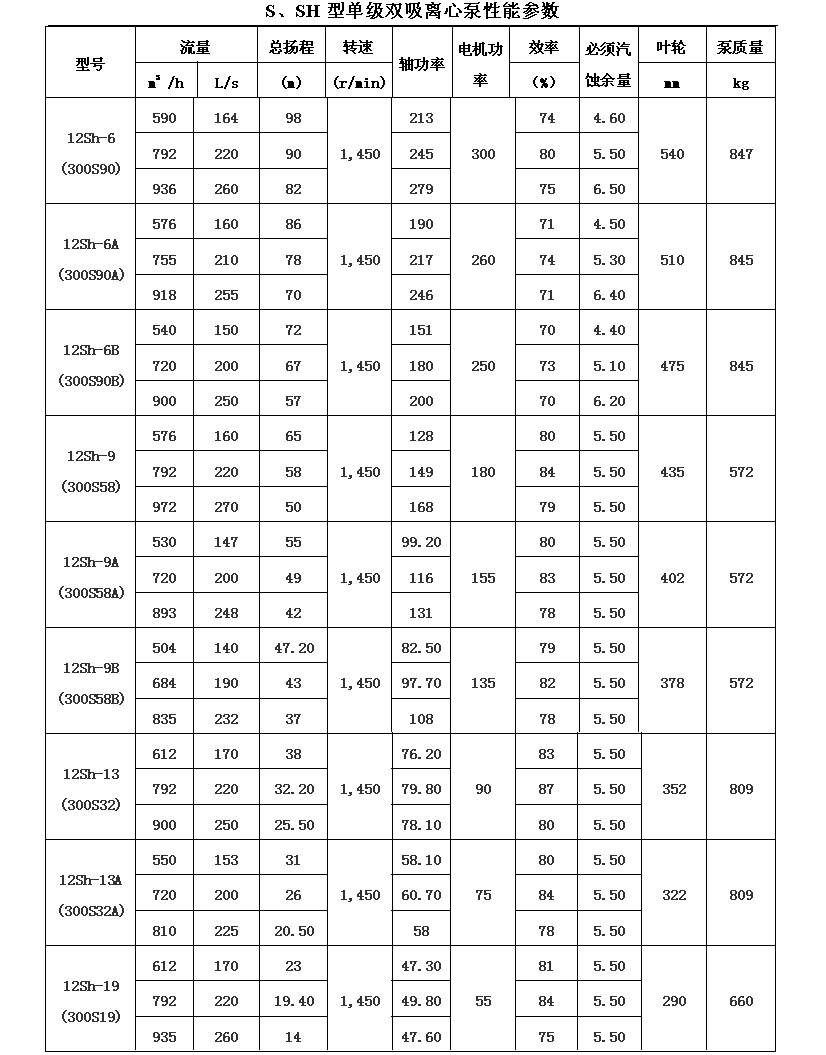

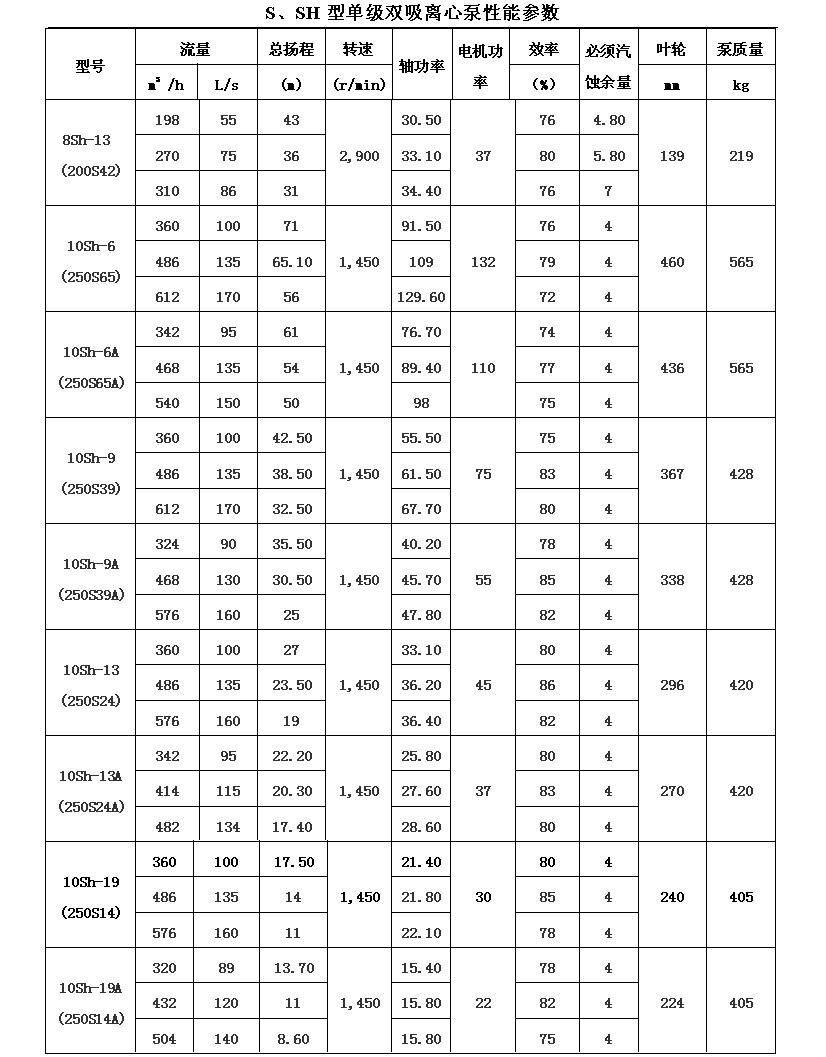

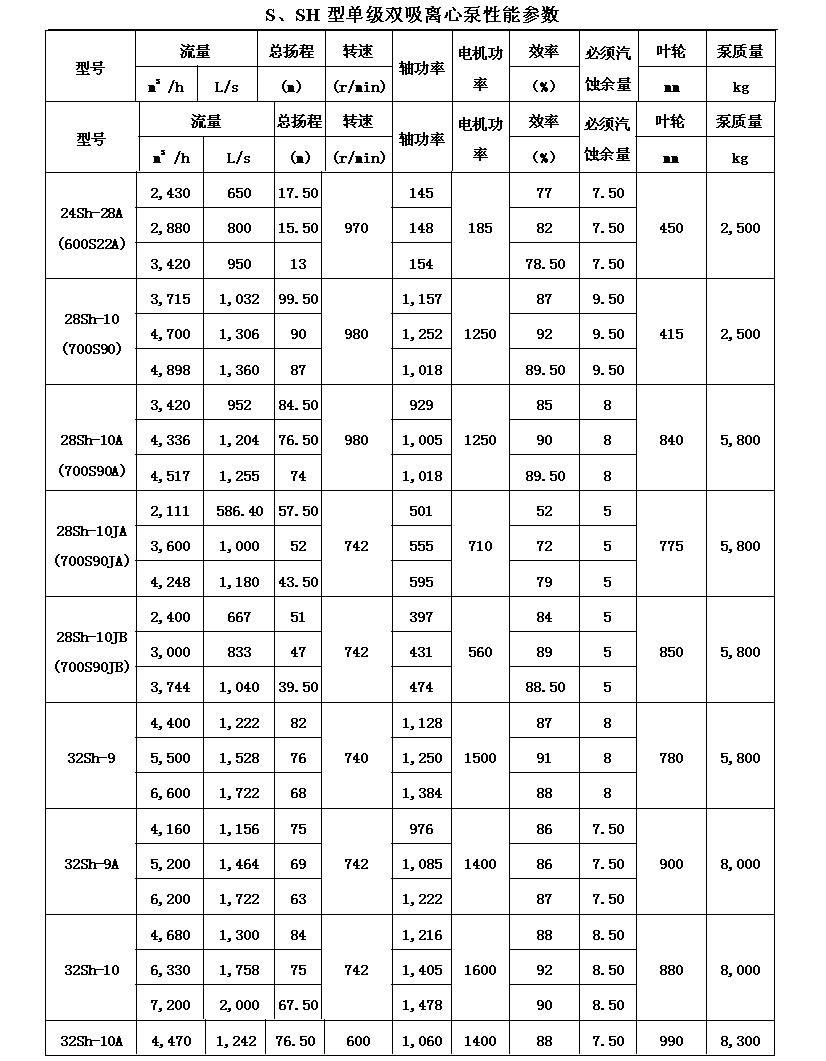

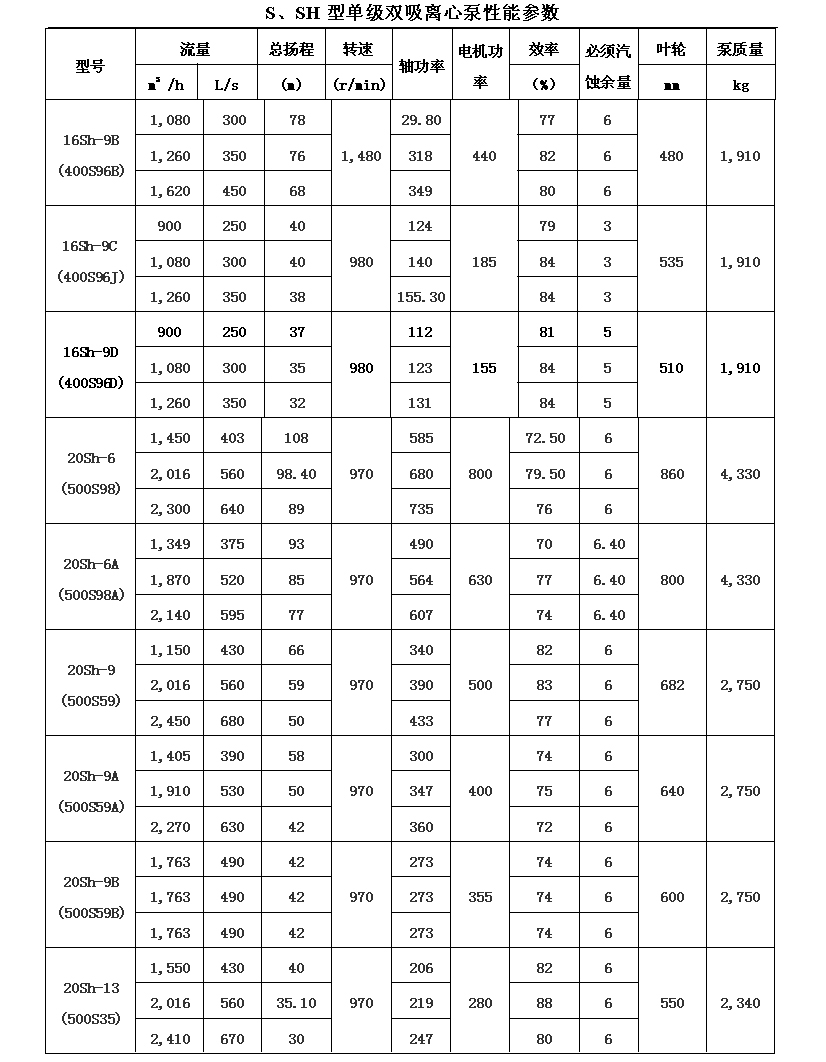

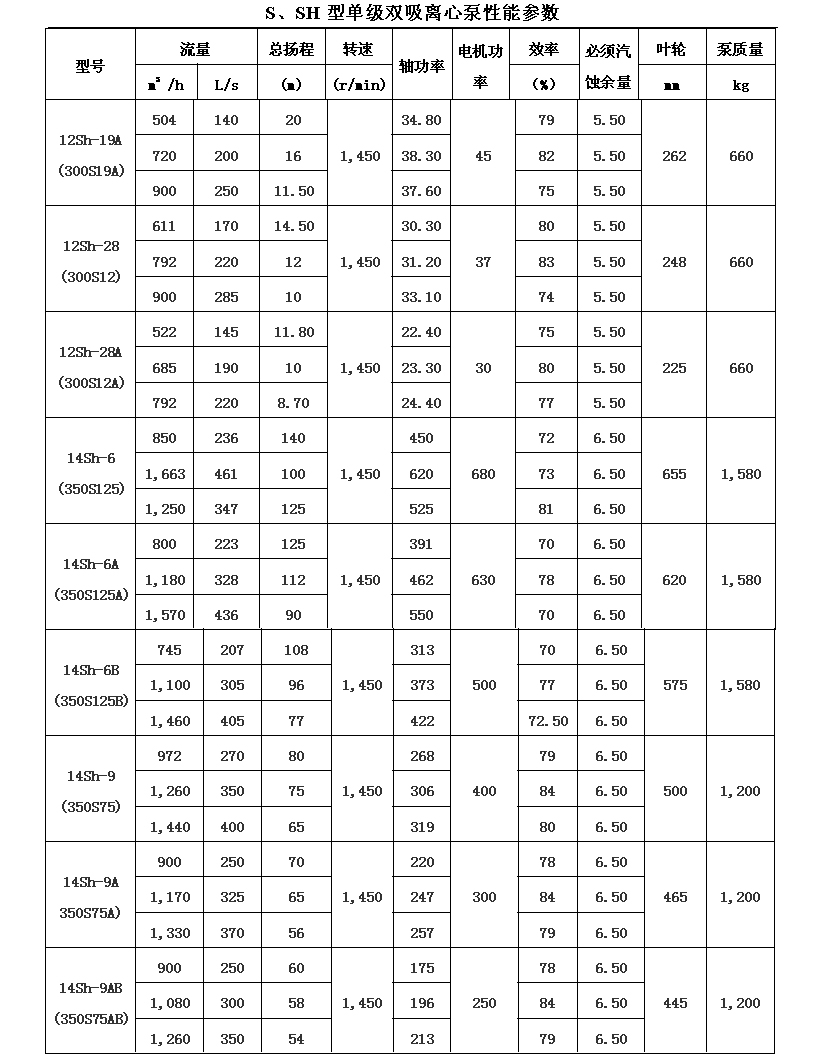

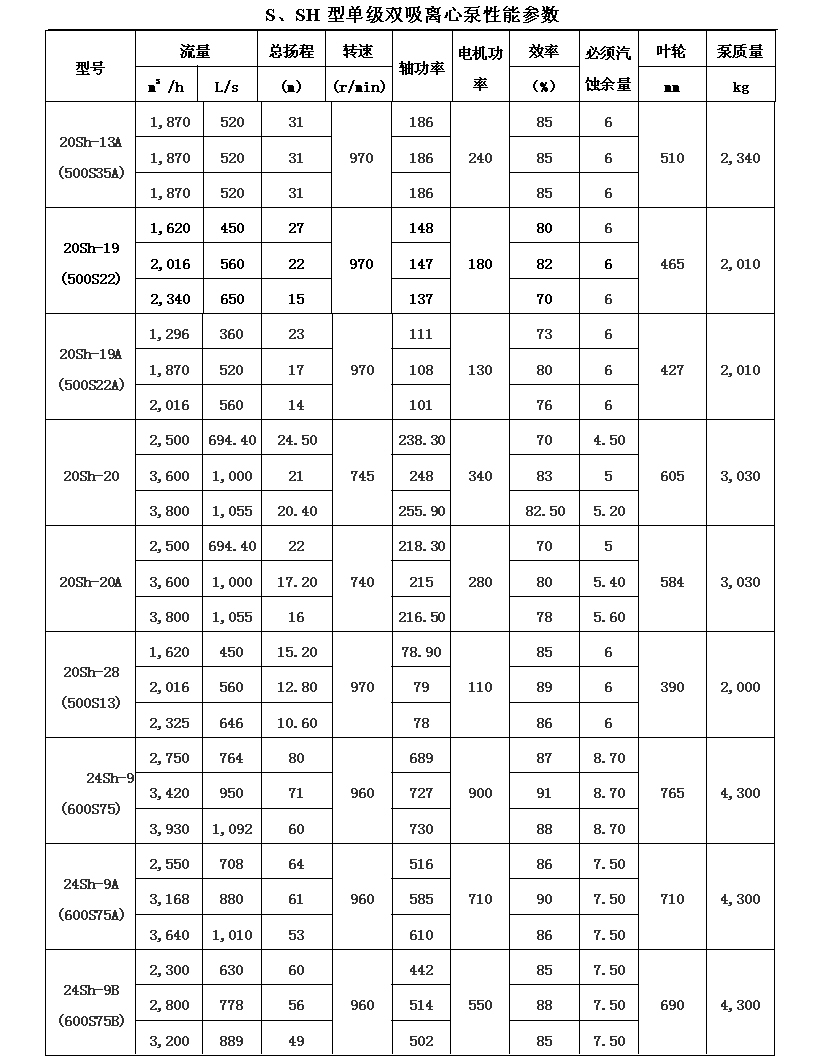

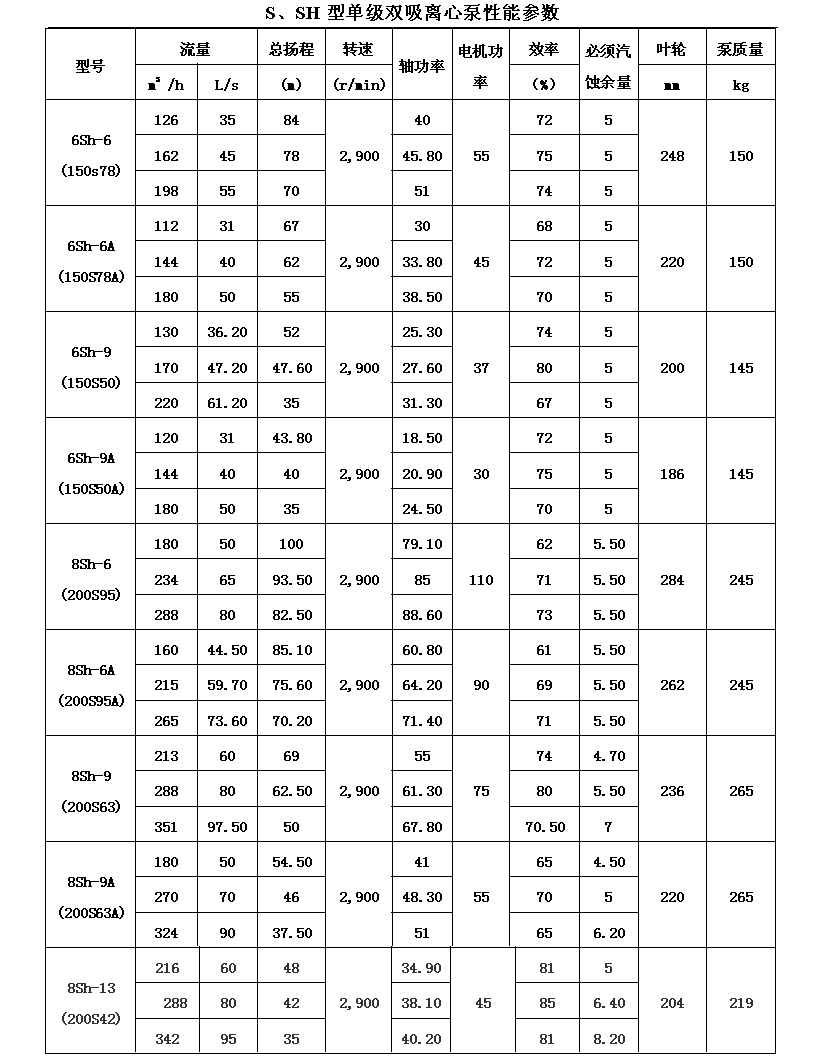

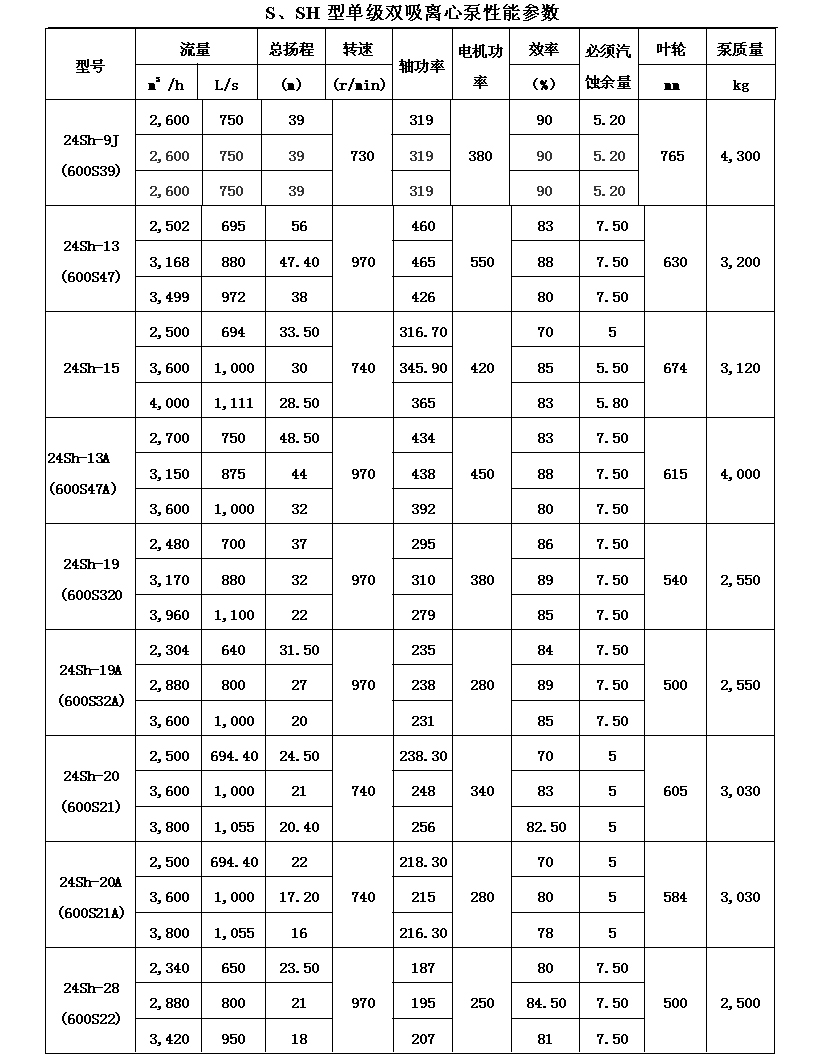

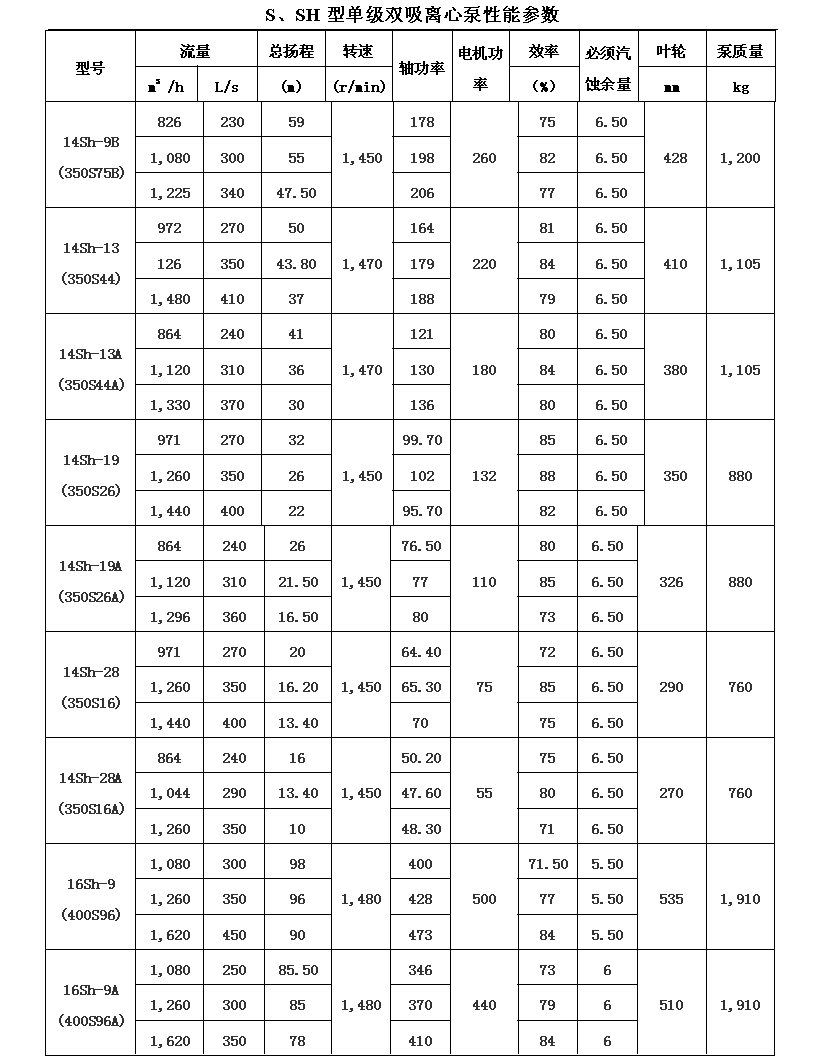

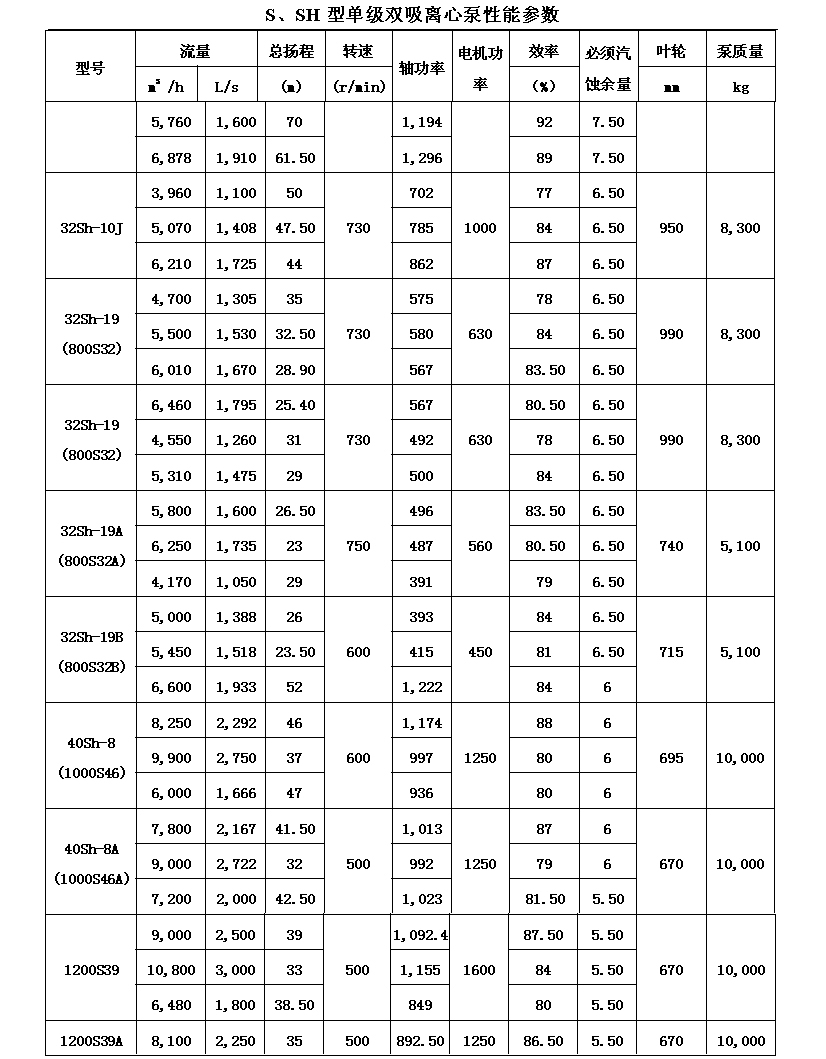

七、性能参数
