一、产品概述

    IS型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。 IS型泵系根据国际标准ISO2858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。

二、型号意义

三、结构图

四、技术特性

    1.IS型泵系单级单吸离心泵，采用国际标准ISO2858设计，是BA型水泵的更新换代产品，适用工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用，温度不超过80℃。ISR型是根据国际标准ISO2858所规定的性能和尺寸设计的系列热水泵，适用于热水锅炉给水，热水循环系统，亦可用于工业和城市给水、排灌，但温度不超过150℃。

   2.IS(R)性能范围(按设计点计)：
      转速：2900r/min和1450r/min
      进口直径：50－200mm
      流量：6.3-400mm³/h
      扬程：5-125m

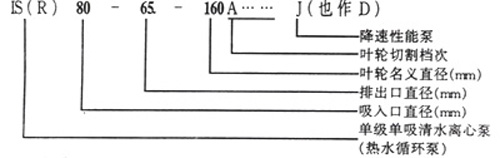

   3.泵的标记(例如IS(R)80－65－160)：

    4.泵的选型：用户在选择水泵的规格时，应注意以下几点：

     (1)选用水泵的流量应小于水井或其它水源的正常产水量，并适当考虑枯水季节。
     (2)选用水泵的扬程应按实际需要的扬程，并考虑水泵的管路损失。
     (3)选用水泵时应考试输送液体的温度，要小于规定的温度值。
     (4)选用水泵时应考虑水泵的安装高度，即被吸液面***水泵轴线的垂直距离，要小于水泵规定的高度：
     水泵安装高度Hsz的估算：
     Hsz≤Hv-Fv-ΔHs-[NPSH]
     Hsz≤10.09-ΔHs-[NPSH]
     式中：Hv=10.33(m)标准大气压力。(水柱)
     Fv=0.24(m)常温清水(20℃)的汽水压力(水柱)
     ΔHs=吸入管路损失，据实际情况计算。
     [NPSH]＝允许的汽蚀余量。
     [NPSH]＝[NPSH]r+0.3(m)
     [NPSH]r=性能参数表上给定的必需汽蚀余量。

五、结构特点

   IS80-65-160A
   IS-单级单吸清水离心泵
   80-吸入口直径(mm)
   65-排出口直径(mm)
   A-叶轮外径经***次切割

六、安装拆卸

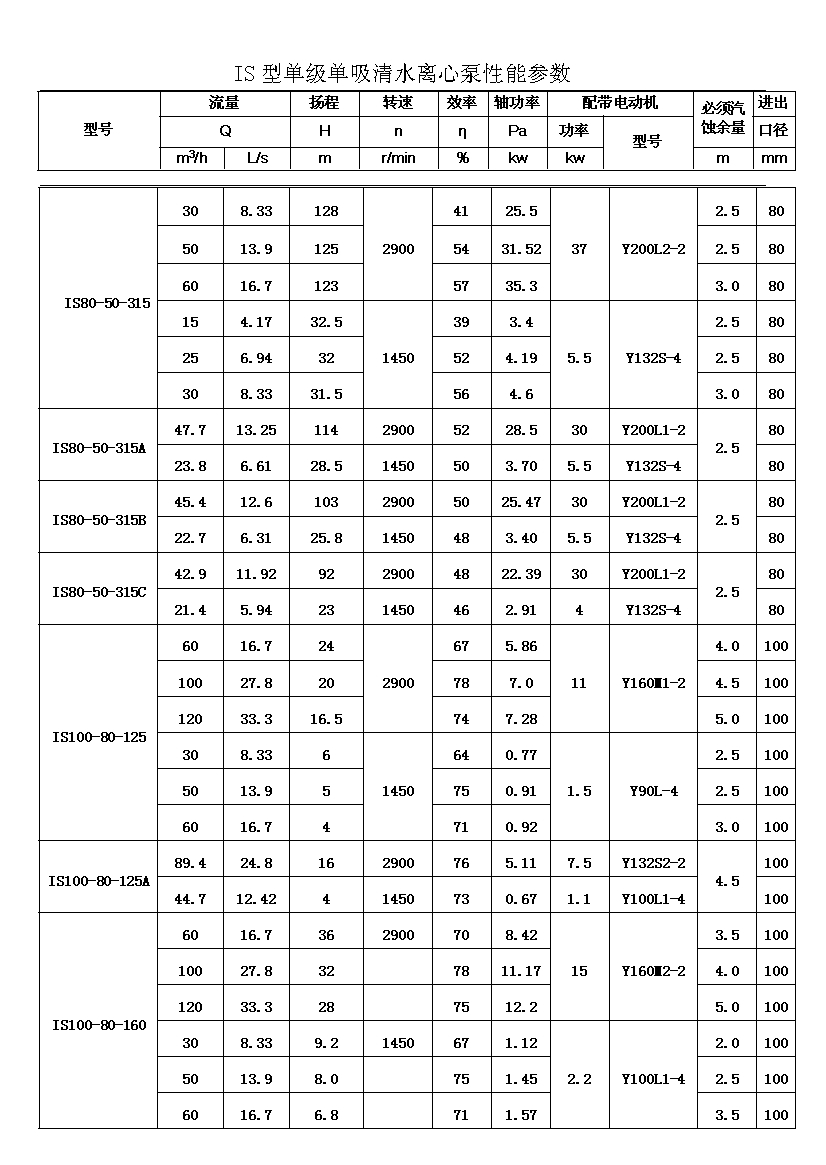

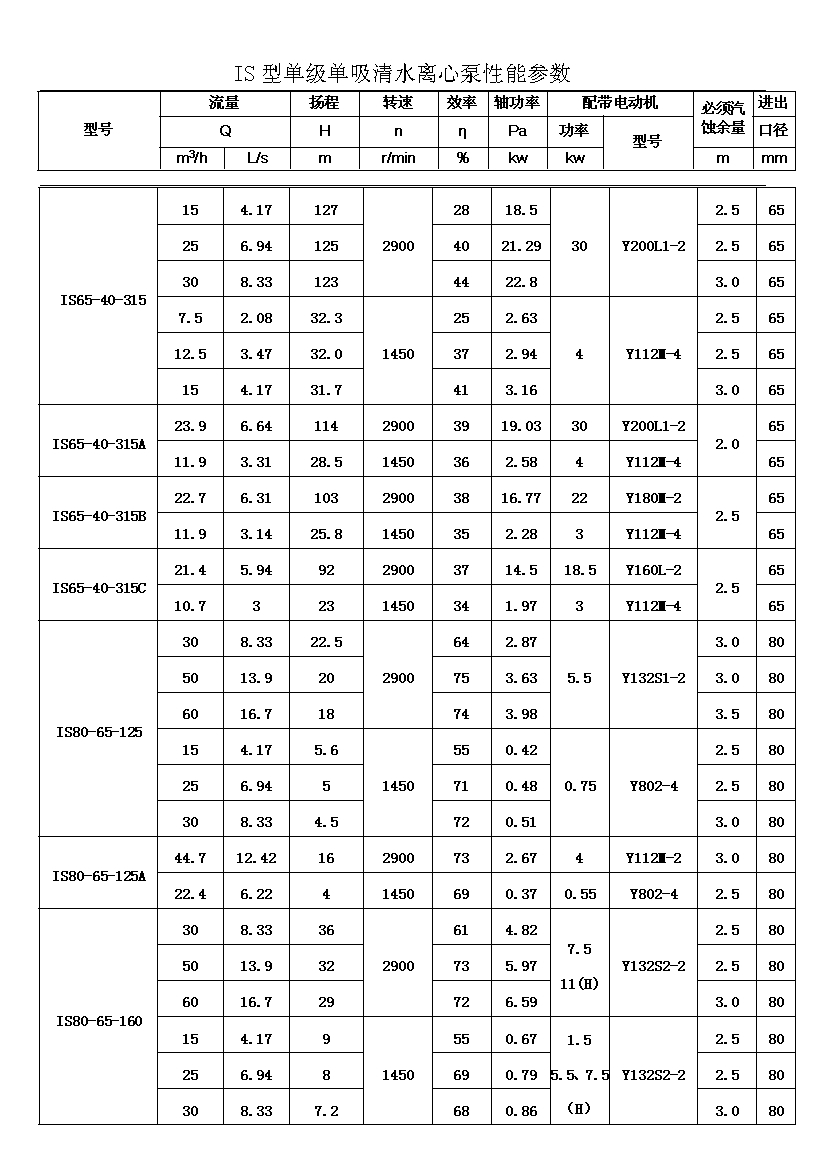

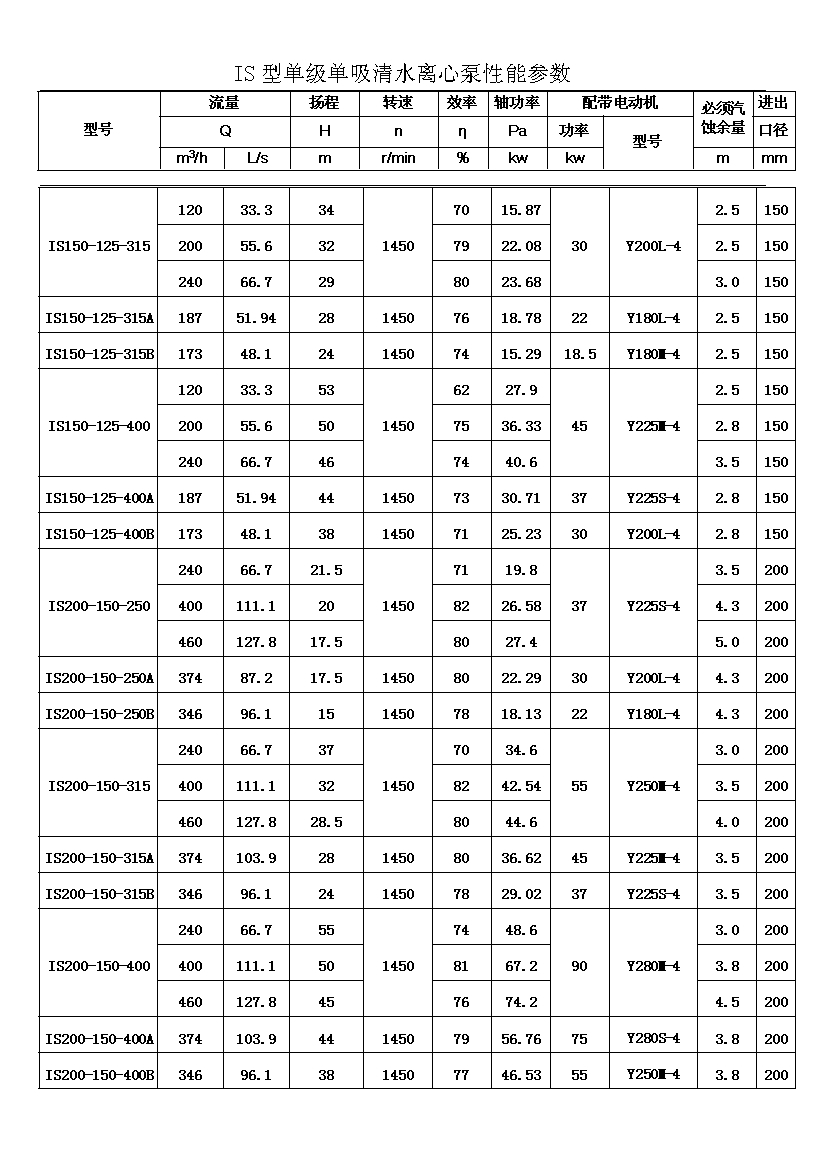

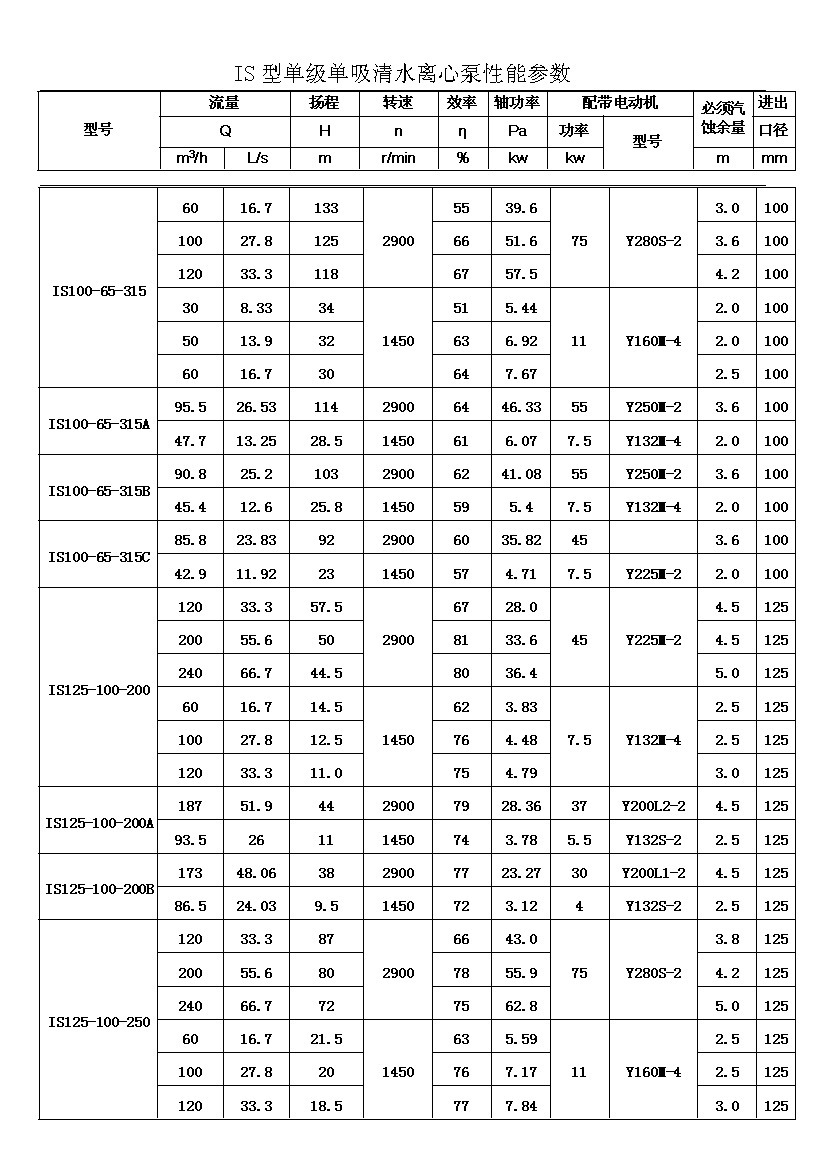

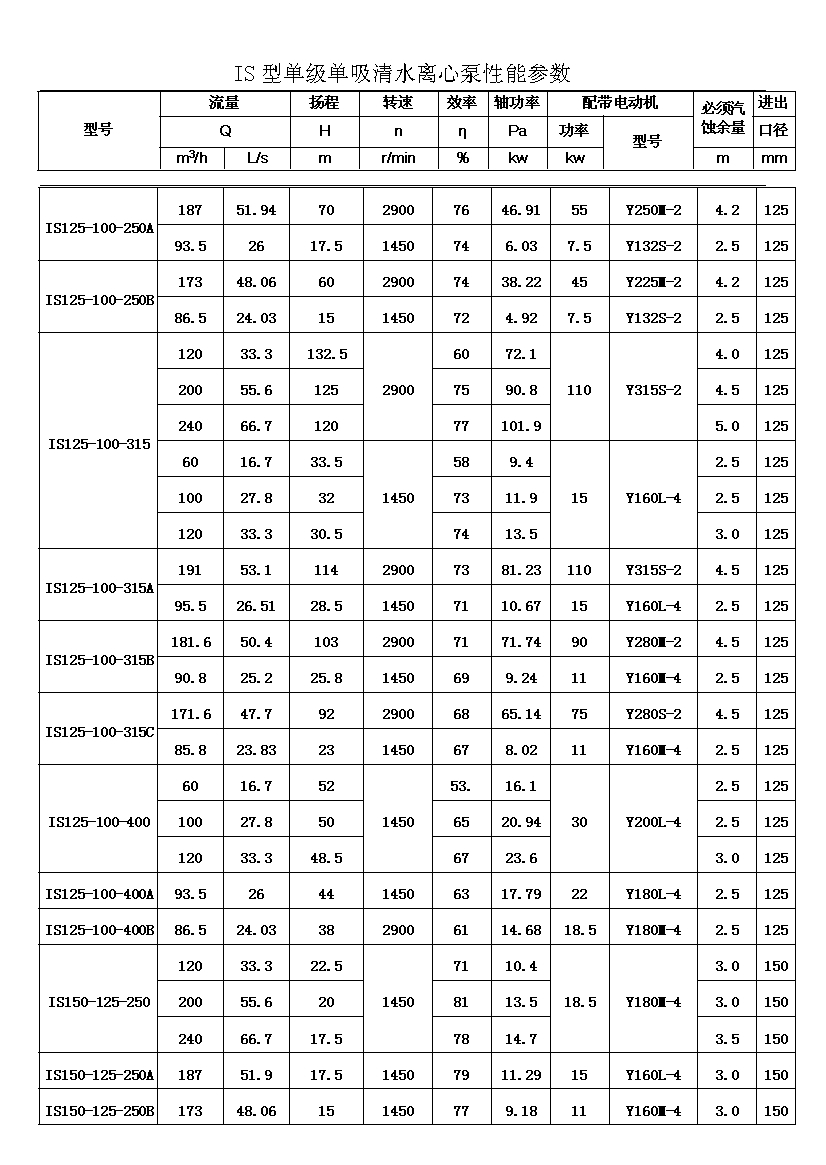

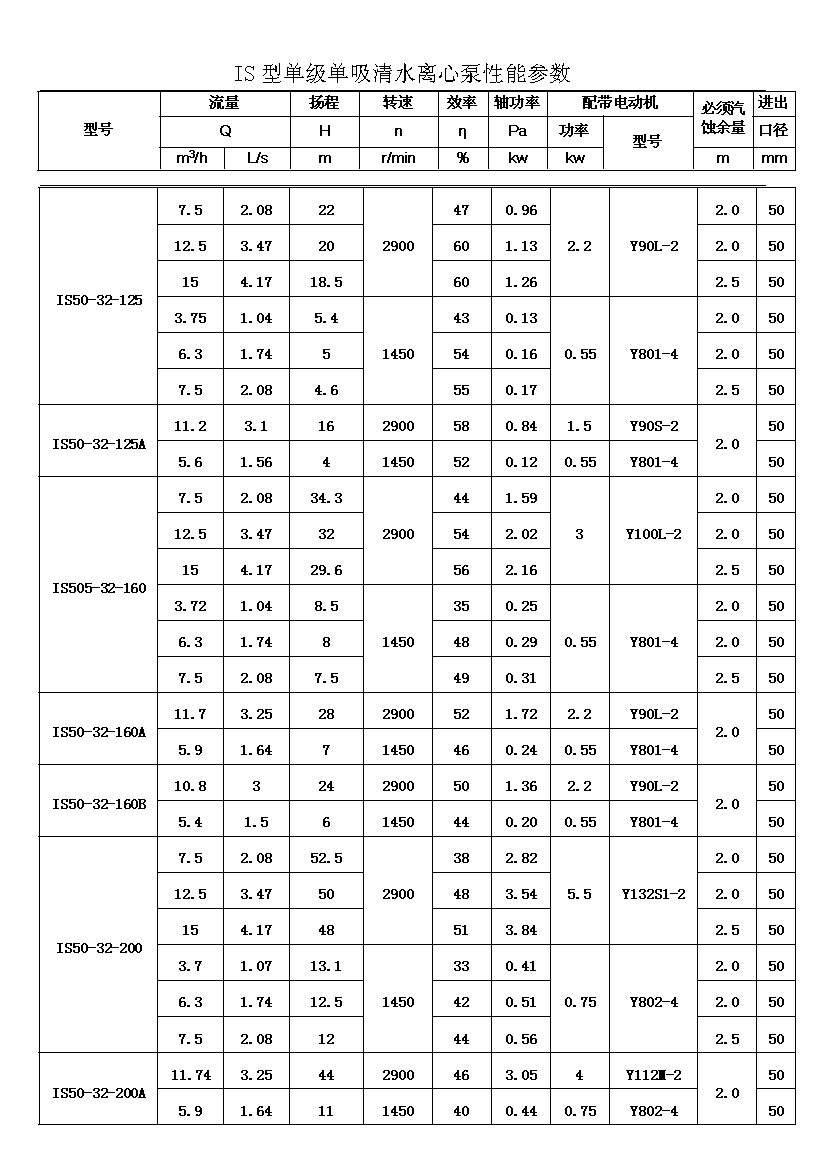

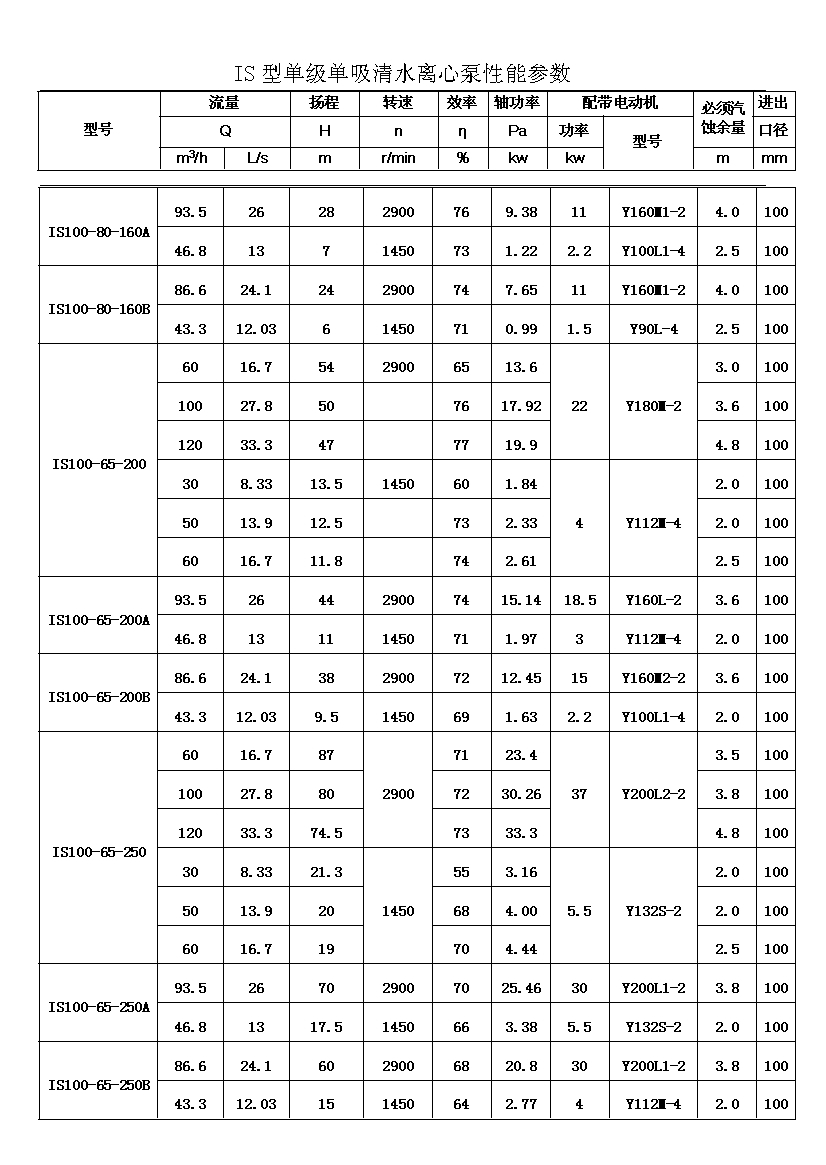

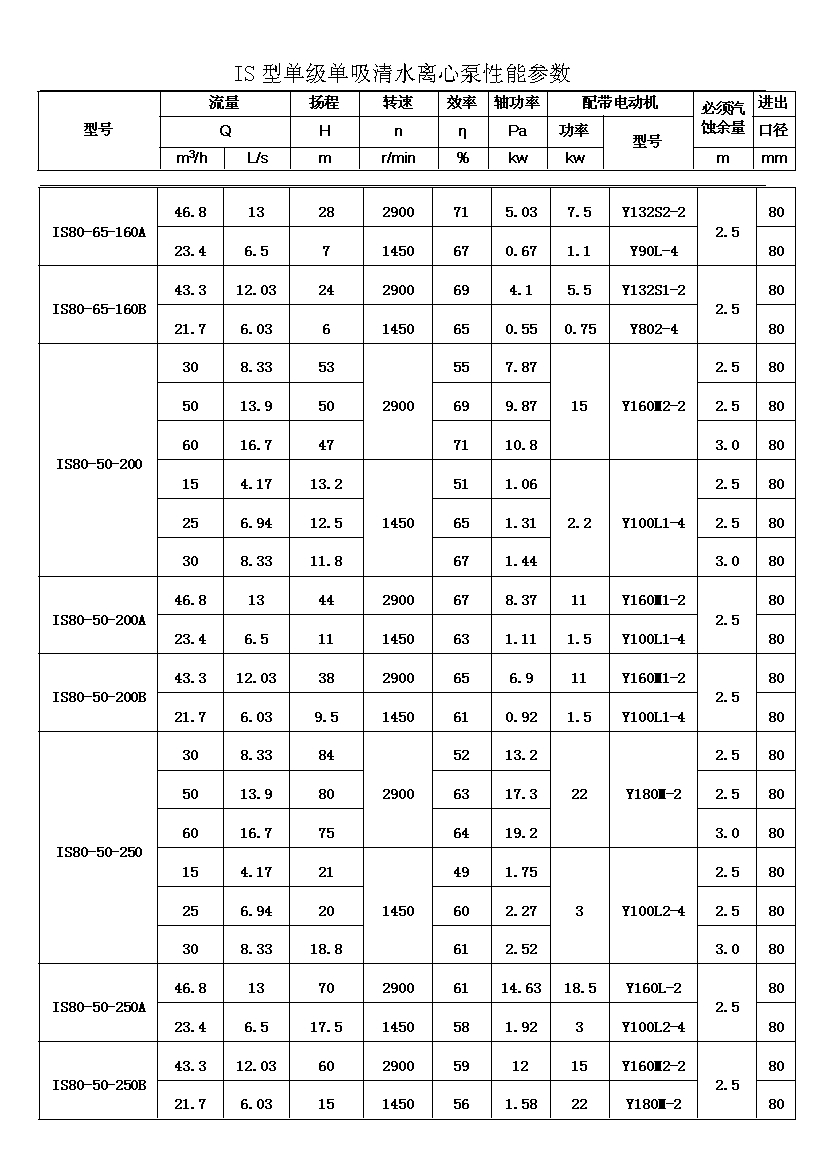

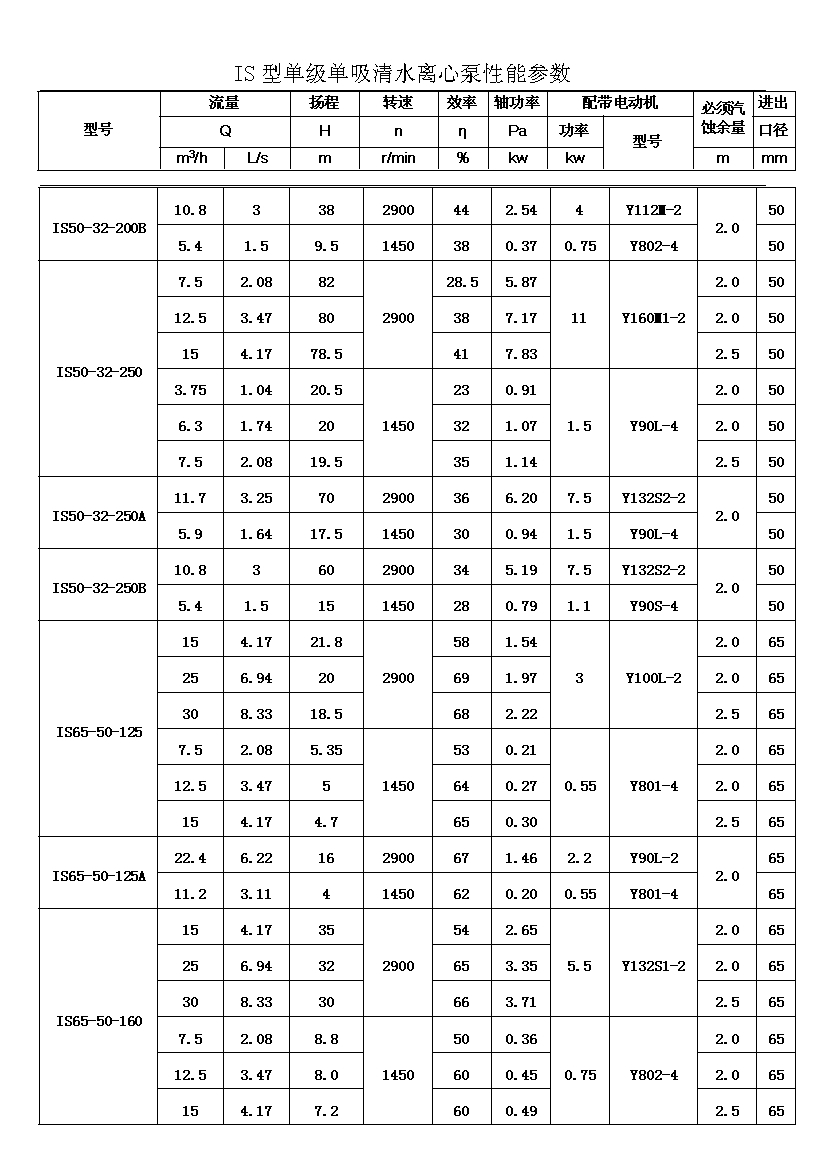

七、性能参数
