D型多级清水离心泵

一、产品概述

D型泵是单吸多级分段式离心泵,供吸送清水及物理化学性质类似于水的其它液体之用,本型泵的主要性能范围:单级扬程25米~67米,流量6.3米3/时~450米3/时,液体的***高温度不超过80℃,适用于矿山、工厂及城市给排水之用。

二、型号意义

   D80—30×5
   D——表示单吸、多级、节段式离心清水泵。
   80——表示泵的吸入口直径(mm)。
   30——表示泵的单级扬程(m)。
   5——表示级数。

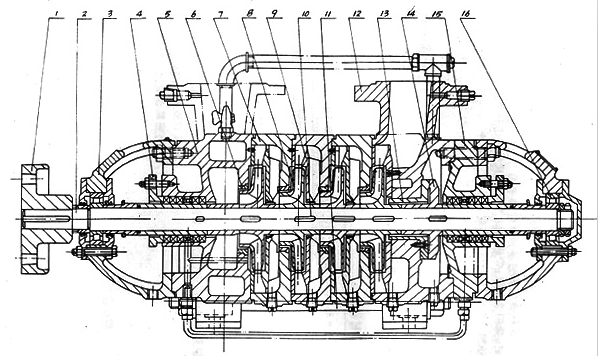

三、结构图

四、技术特性

    ***节能:坚持***化生产,对产品的模型选择、模具的制作、水力部件的铸造工艺均有独特的方法,所有过流部件均采用精密铸造,保证流道尺寸与流道光洁度,比市场上普通的多级泵实测效率平均高出2%以上,具有很好的节能效果。

    具备先进的工艺设备:我公司为保证产品的装配性能,从国外进口了先进的零件清洗设备,每个零件在***终装配前均进行认真清洗,保证产品的装配质量。

    结构独特:在平衡环与泵配合面加装O型密封圈,防止高压水进入平衡室,减少平衡盘磨损,延长产品使用寿命。口径DN200以上的泵,在轴端设置平衡盘磨损指示器,随时观察磨损量,及时更换平衡盘或平衡环,保证设备的正常运行。

    合理选择材质:平衡盘及平衡环材质根据不同用户需要可采用堆焊硬质合金、合金钢或QT600Mn2合金球墨铸造铁,表面硬度高,耐磨性好,提高产品使用寿命。

    表面质量好:采用精铸模铸造工艺及自动喷涂机喷涂油漆,表面质量好,外形美观。

五、结构特点

1、    泵壳体部分
泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,
前段吸入口中线呈水平线,后段吐出口中线与水平垂直。
2、    转子部分
转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上,转子部分的叶轮数目是根据泵的级数而定。
3、    轴承部分
本D型泵轴承有滑动轴承和滚动轴承两种,按型号不同而定,均不承受轴向力。泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。
4、    泵的密封
泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、    平衡机构
平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵的轴向力。

六、安装拆卸

 泵的装配与拆卸
(一)泵拆卸进应注意的事项
1、按停车顺序停车;
2、泵壳内液体(包括冷却水)应放掉;轴承部件是稀油滑润时,应放掉润滑油;
3、拆去妨碍拆卸的附属管路,如平衡管、水封管等管路和引线;
4、拆卸应严格保护零件的制造精度不受损伤,拆卸穿杆的同时应将各中段用垫块垫起,以免各中段止口松动下沉将轴压弯。
(二)泵的拆卸顺序
1、拧下吐出侧轴承端盖上的螺栓和出水段、尾盖、轴承体三个部件之间的联接螺栓,卸下轴承端盖、轴承体等轴承部件;
2、拧下轴上圆螺母并依次卸下轴承内圈、轴承压盖和挡圈后,卸下填料体(包括填料压盖、填料环、填料等在内);
3、依次卸下轴上的O形密封圈、轴套、平衡盘和键后,卸下出水段、末导叶、平衡环套等;
4、卸下末级叶轮和键后,卸下中段、导叶;按此依次卸下各级叶轮、中段和导叶,直到卸下前级叶轮为止;
5、卸下泵联轴器后,拧下进水段和轴承体的联接螺母和轴承压盖上的螺栓后,卸下进水段侧轴承部件;
6、将轴从进水段中抽出,拧下轴上固定螺母,依次将轴承内圈、O形密封圈、轴套等卸下;
7、采用滑动轴承的泵,其拆卸顺序基本相同,仅在拆卸轴承部件进略有不同。

(三)泵的装配
    泵的装配顺序一般按拆卸顺序相反方向进行。装配质量好坏直接影响能否正常运行,并影响泵的使用寿命和性能参数。装配时应注意以下几点:
1、应保护好零件的加工精度和表面粗糙度,不允许有碰伤、划伤等现象,作密封用的二硫二钼要干净,紧固螺钉和螺栓应受力均匀;
2、叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证,流道对中性的好坏直接影响泵的性能,故泵的尺寸不能随意调整;
3、泵装配完毕后,在未装填料前,用手转动泵转子,检查转子在泵中是否灵活,轴向窜动量是否达规定要求;
4、检查合格后压入填料,并注意填料环在填料腔的相对位置。

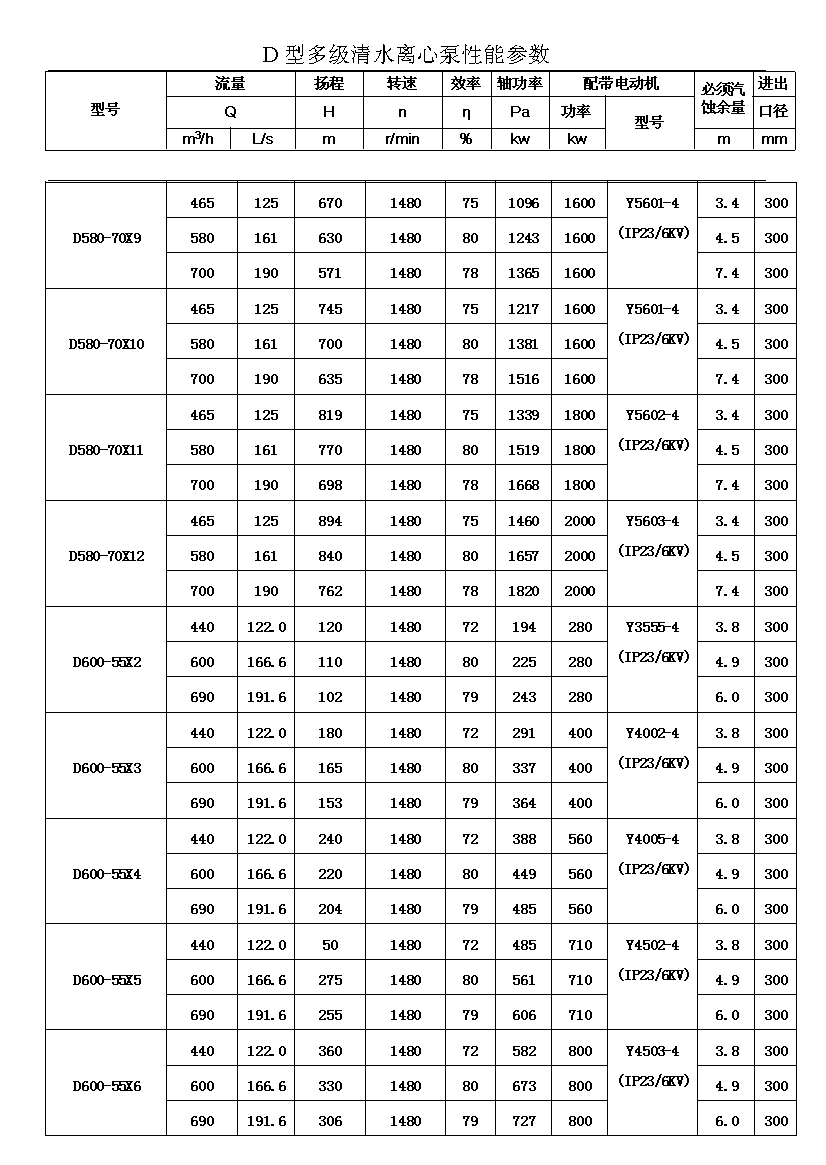

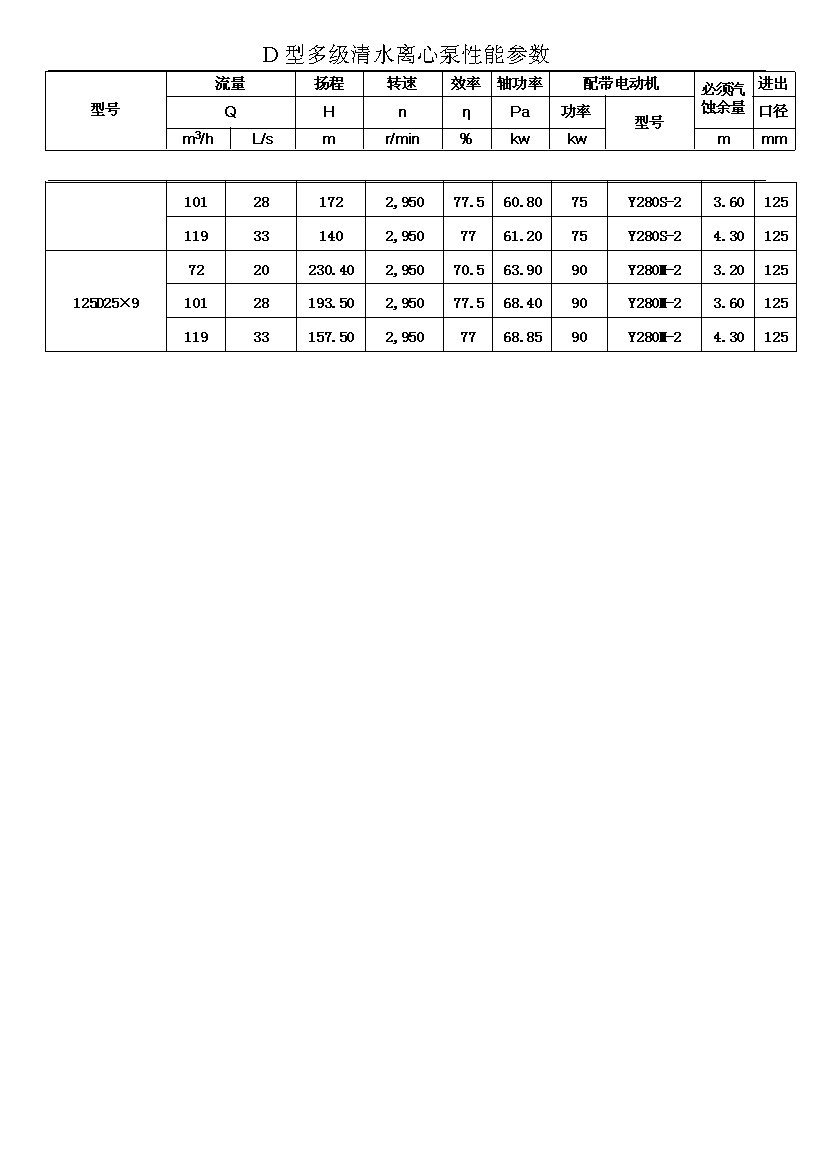

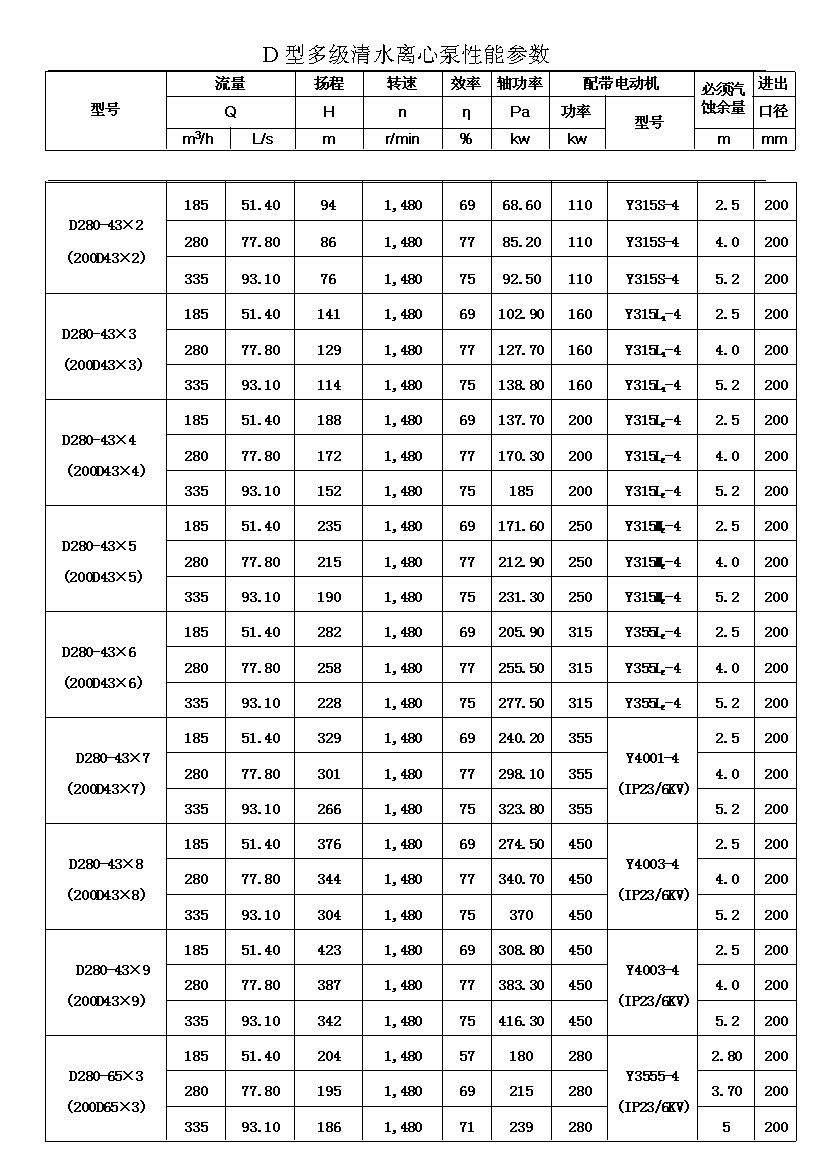

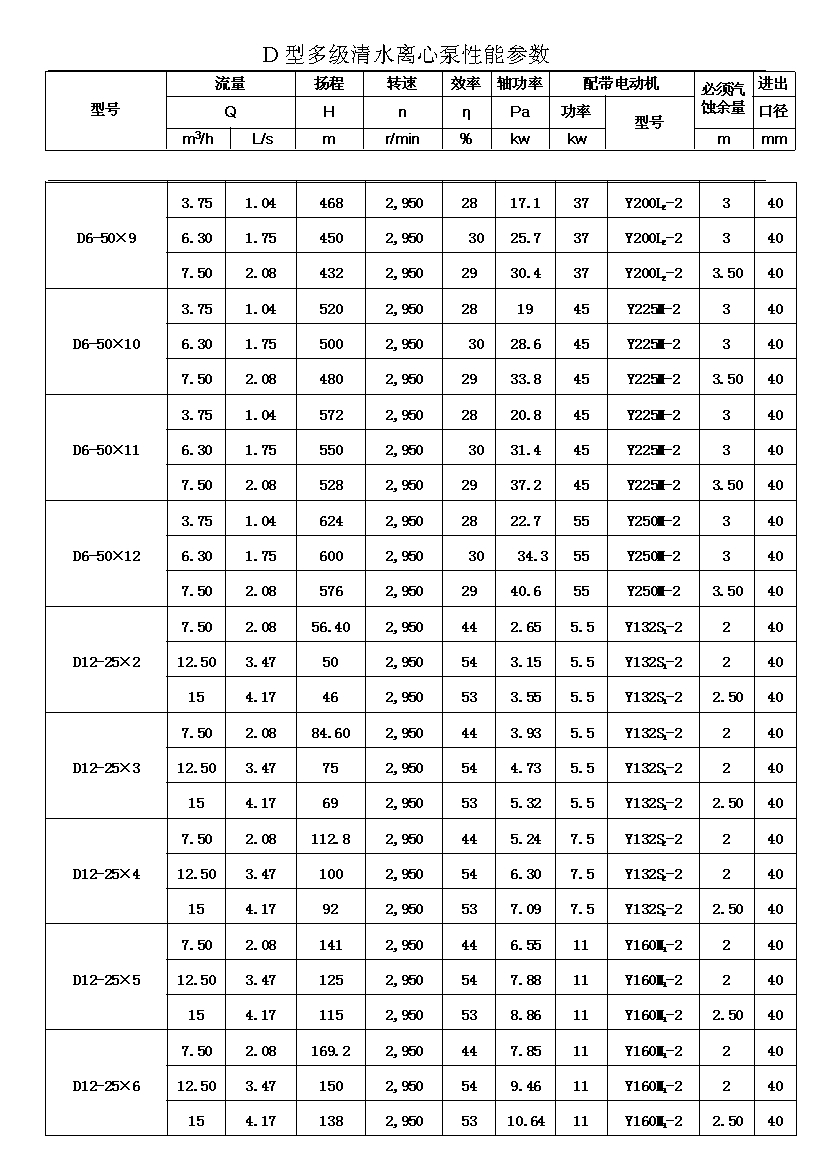

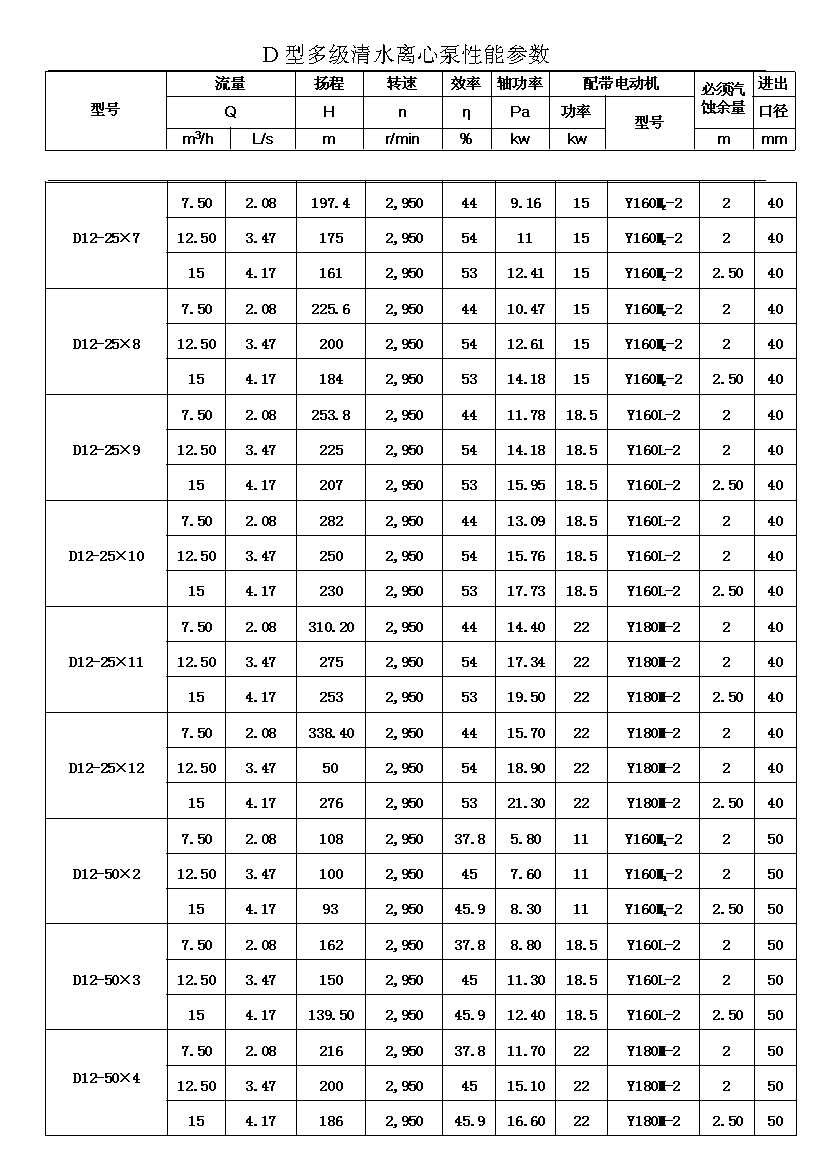

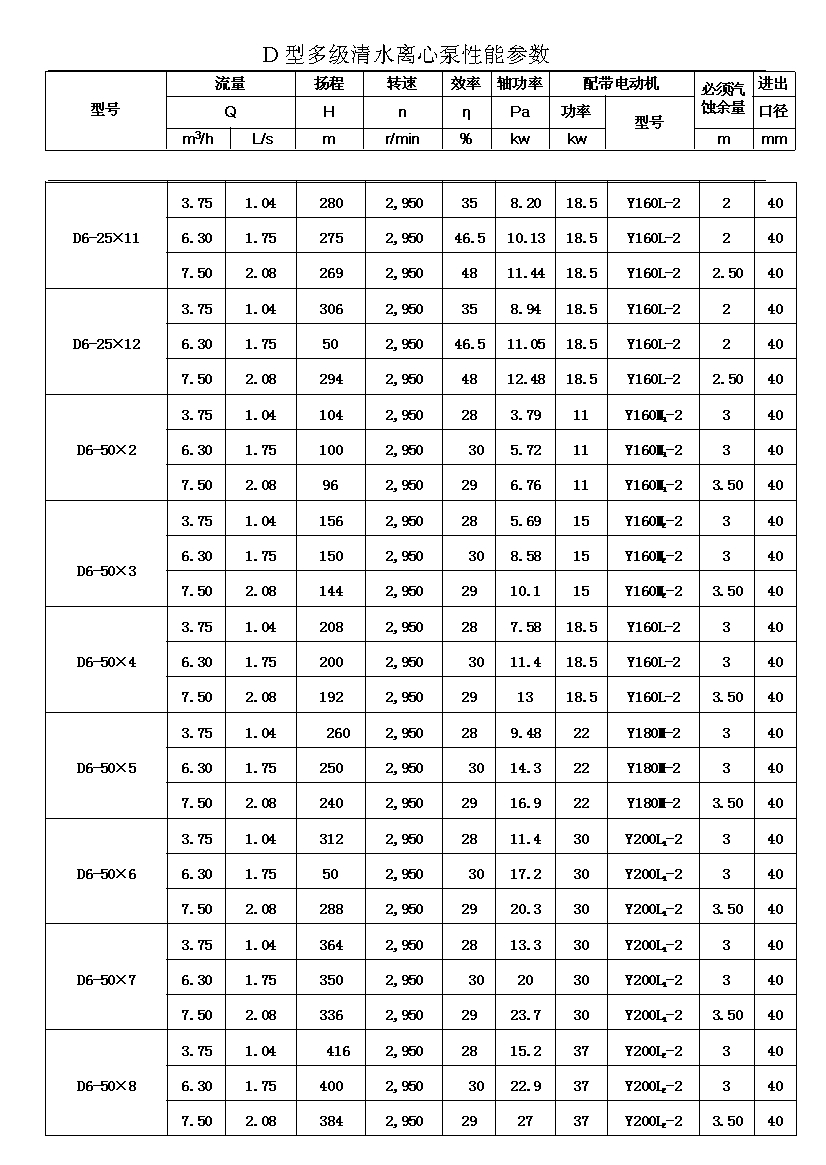

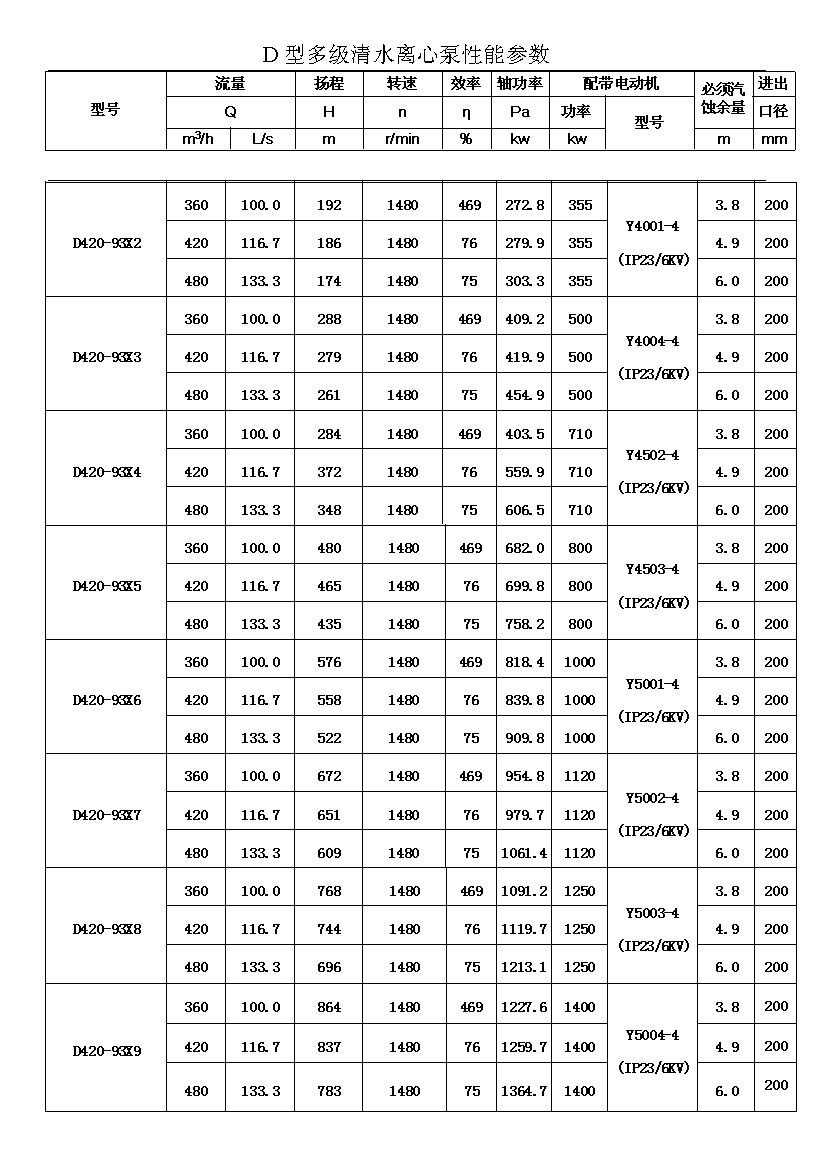

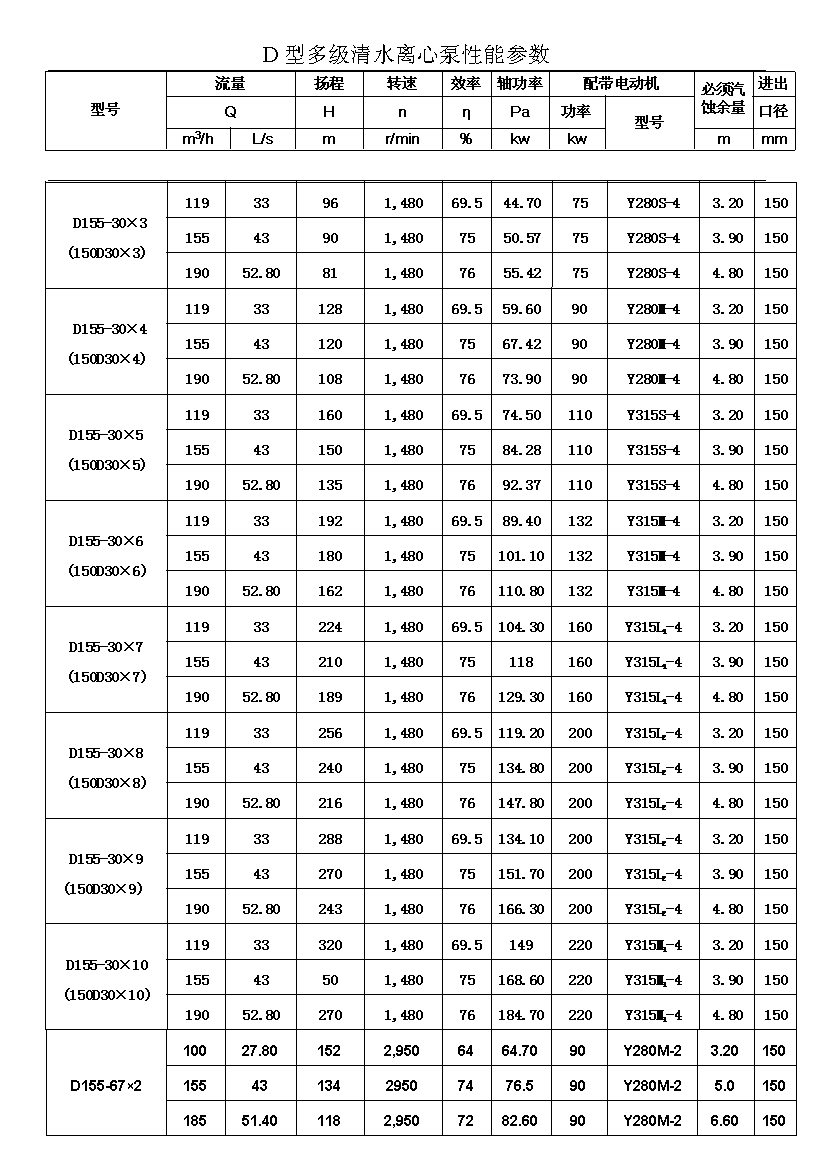

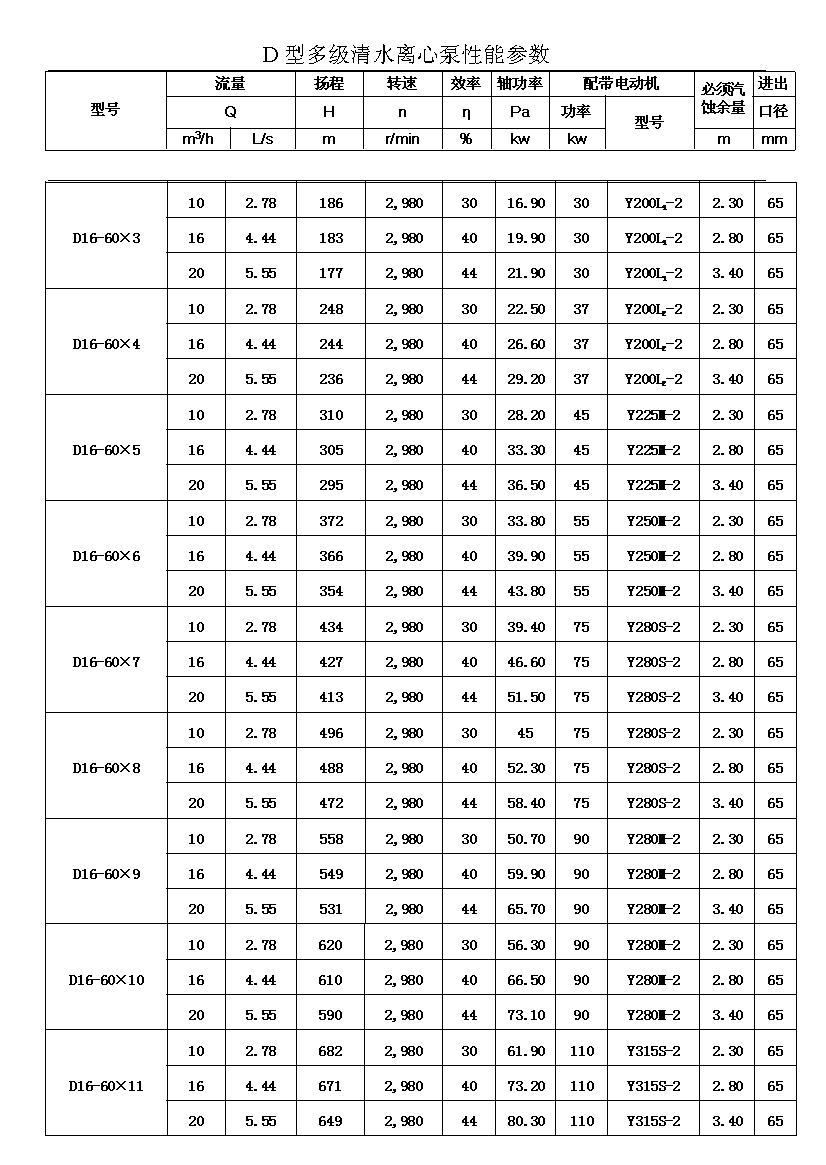

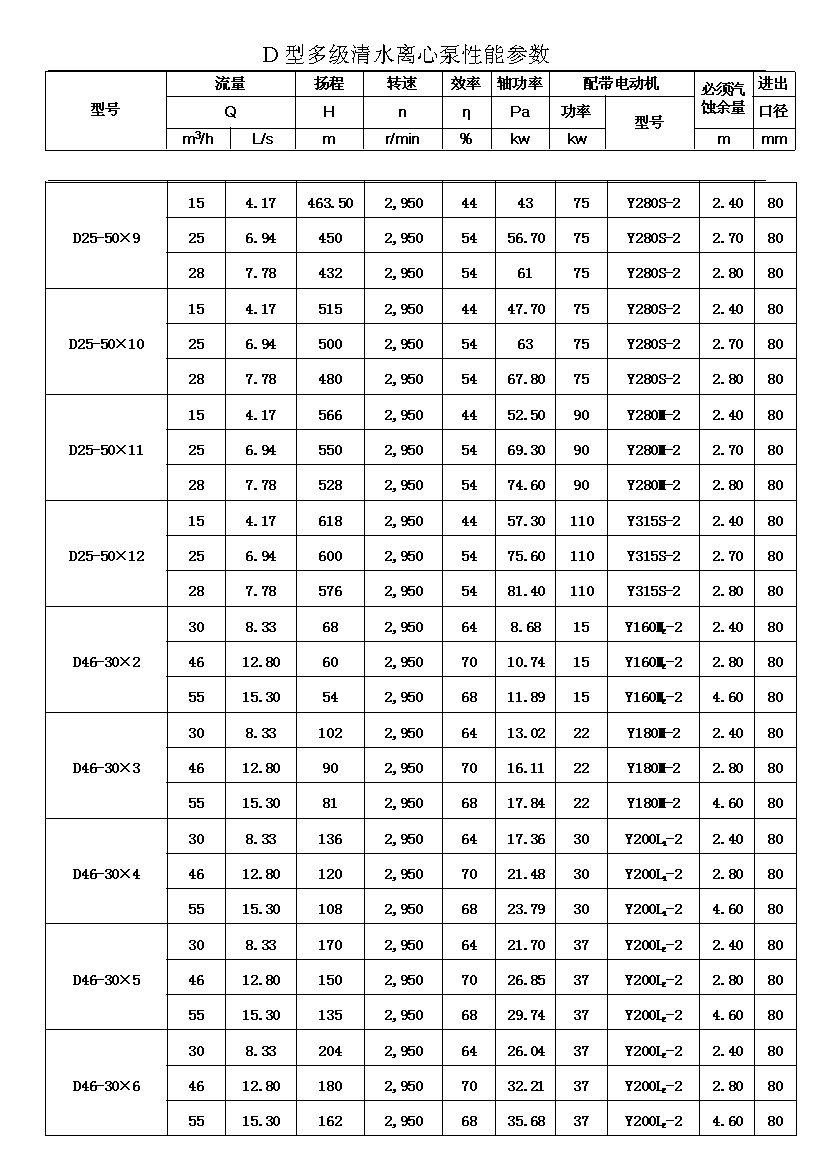

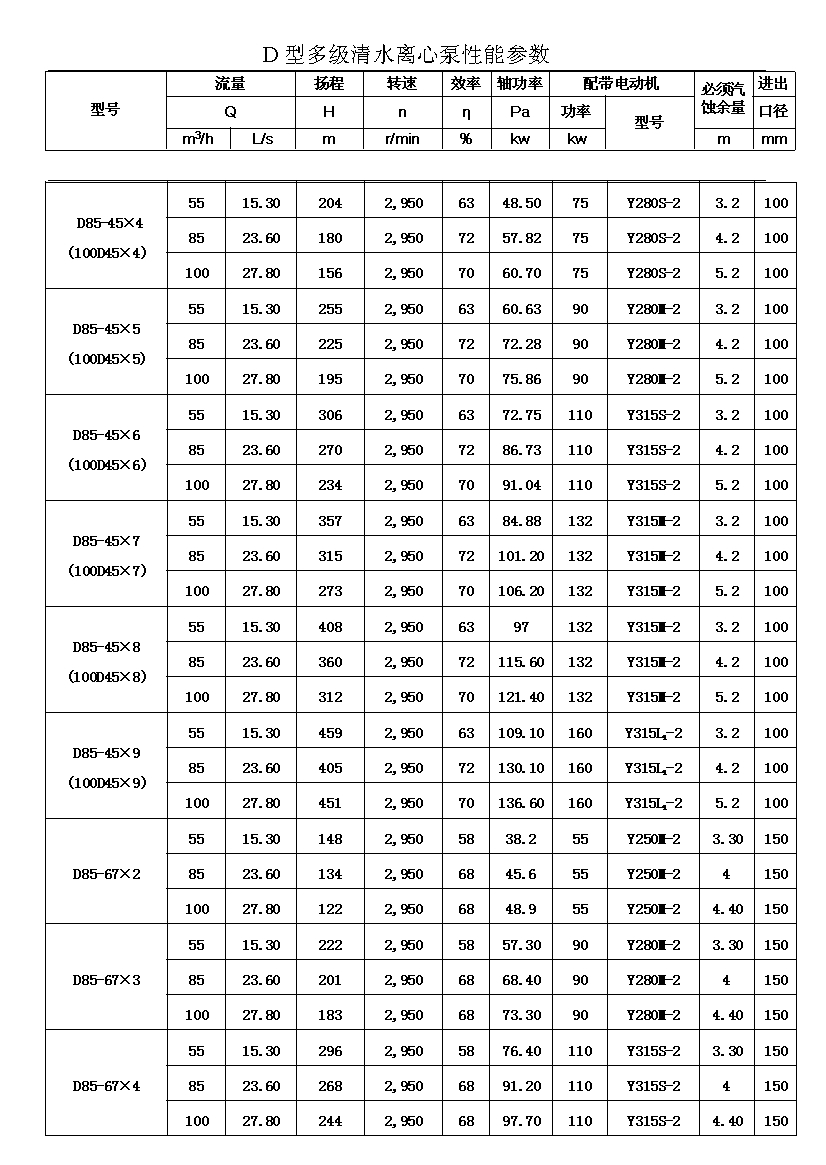

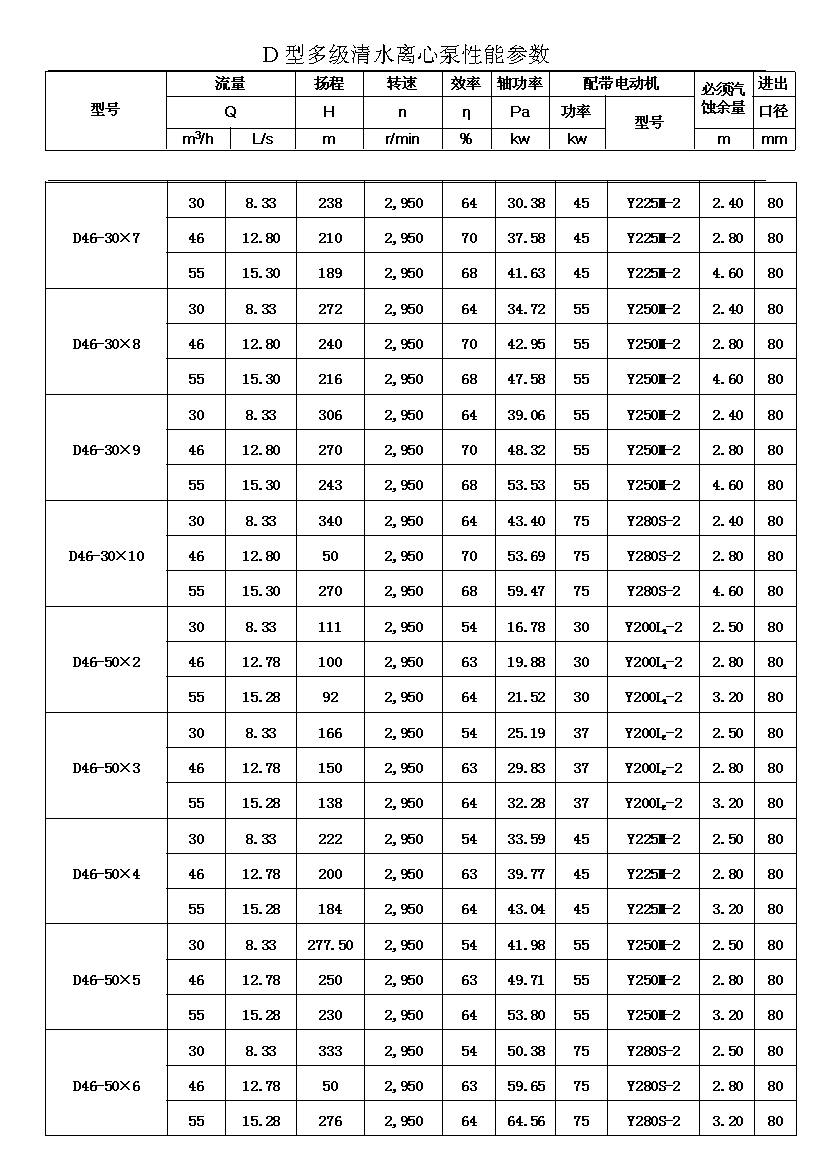

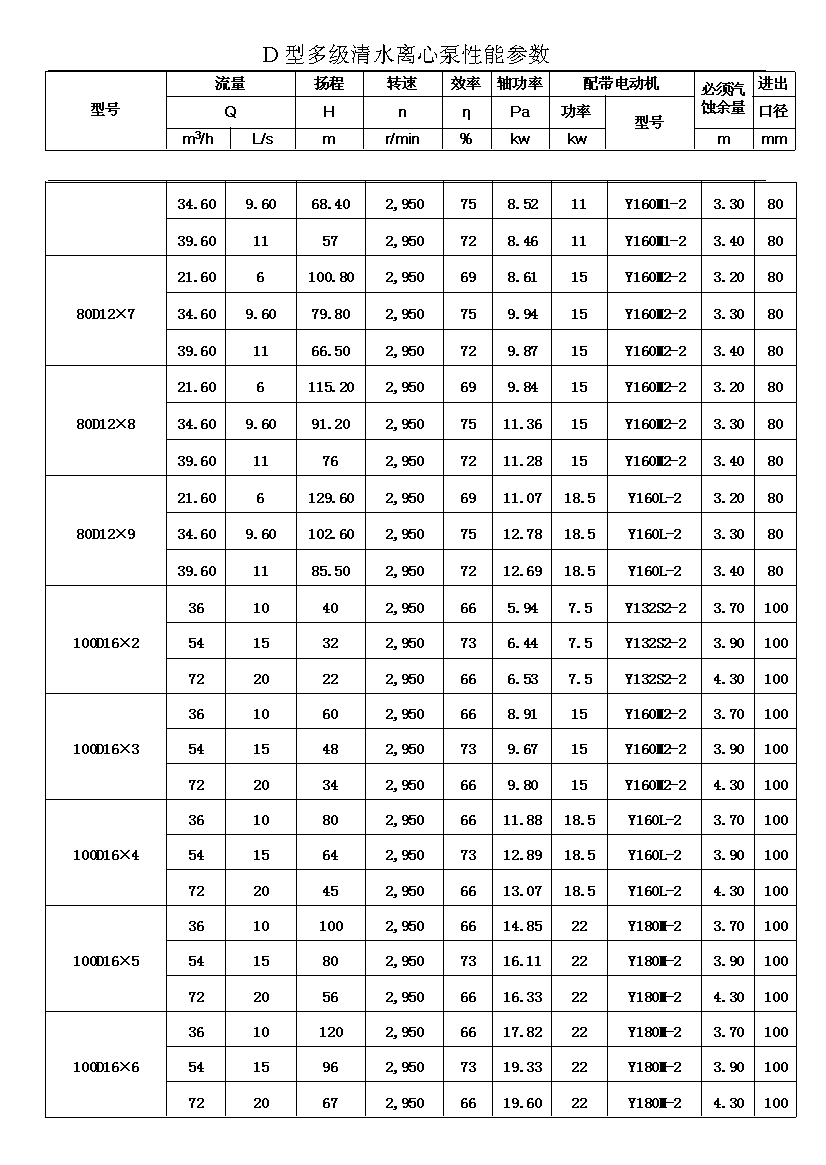

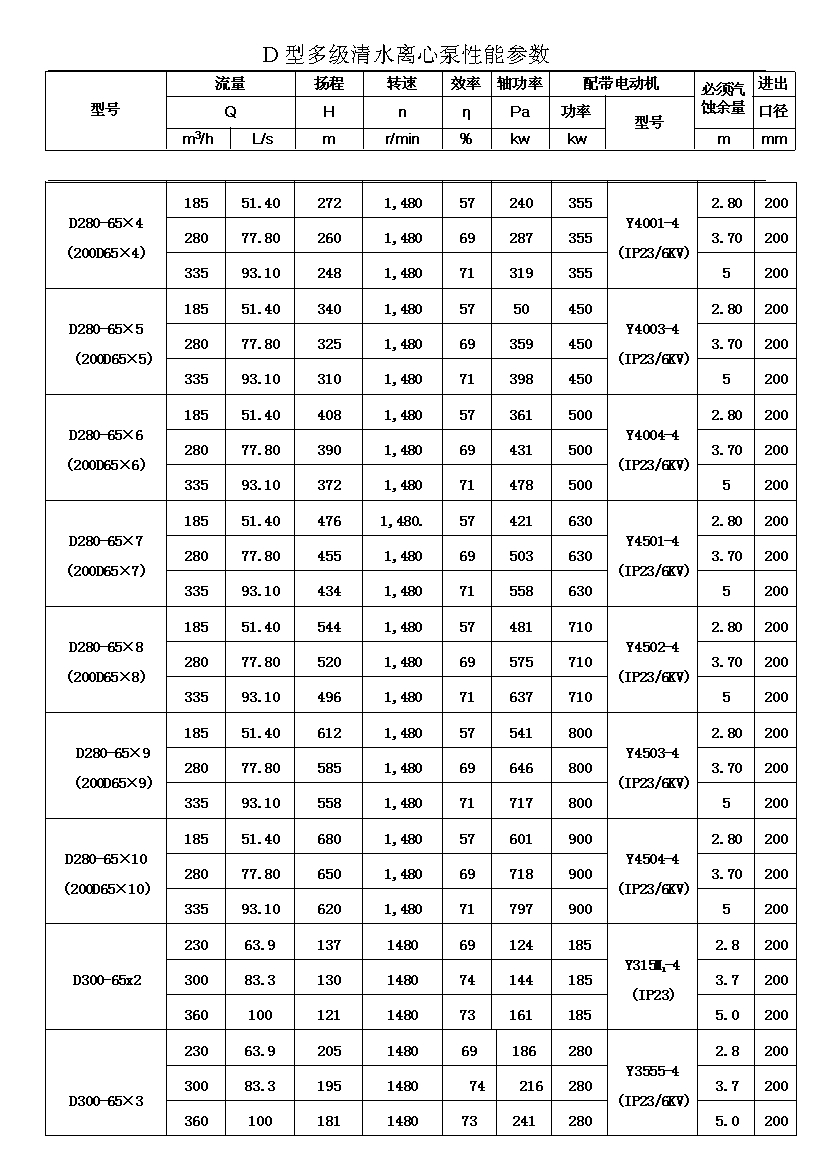

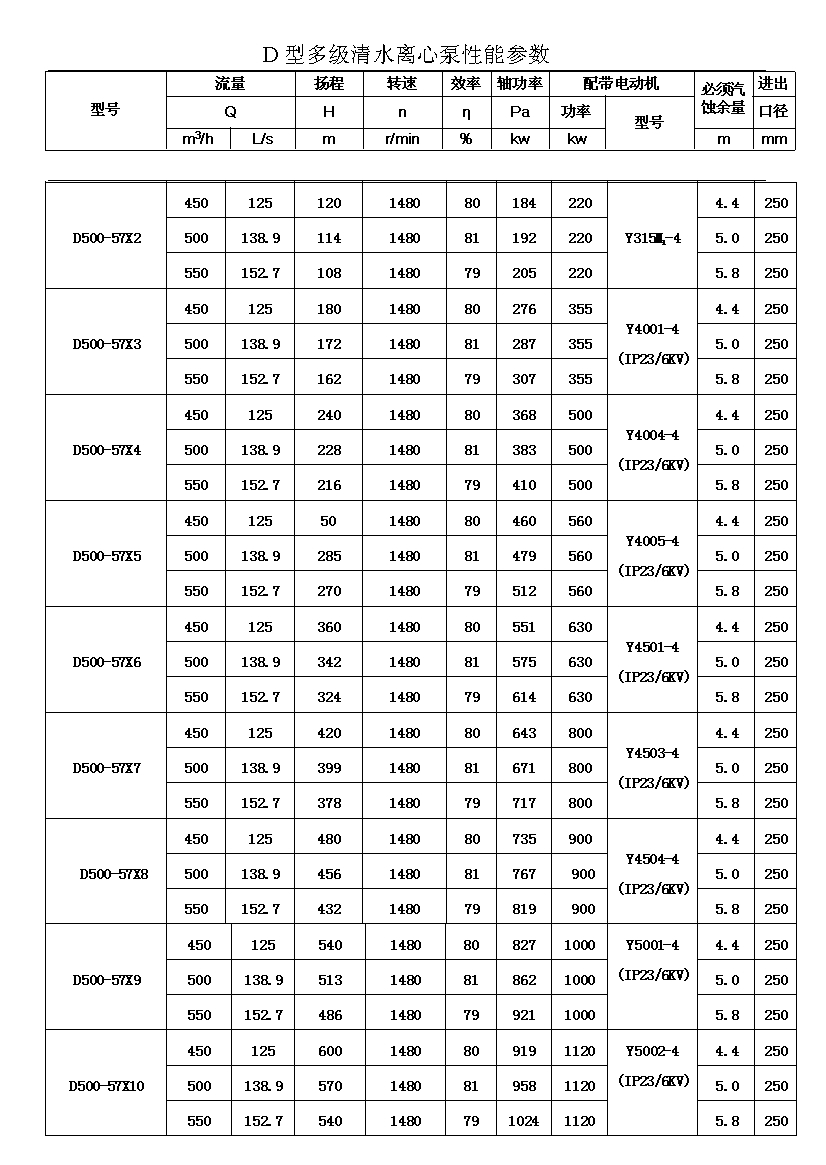

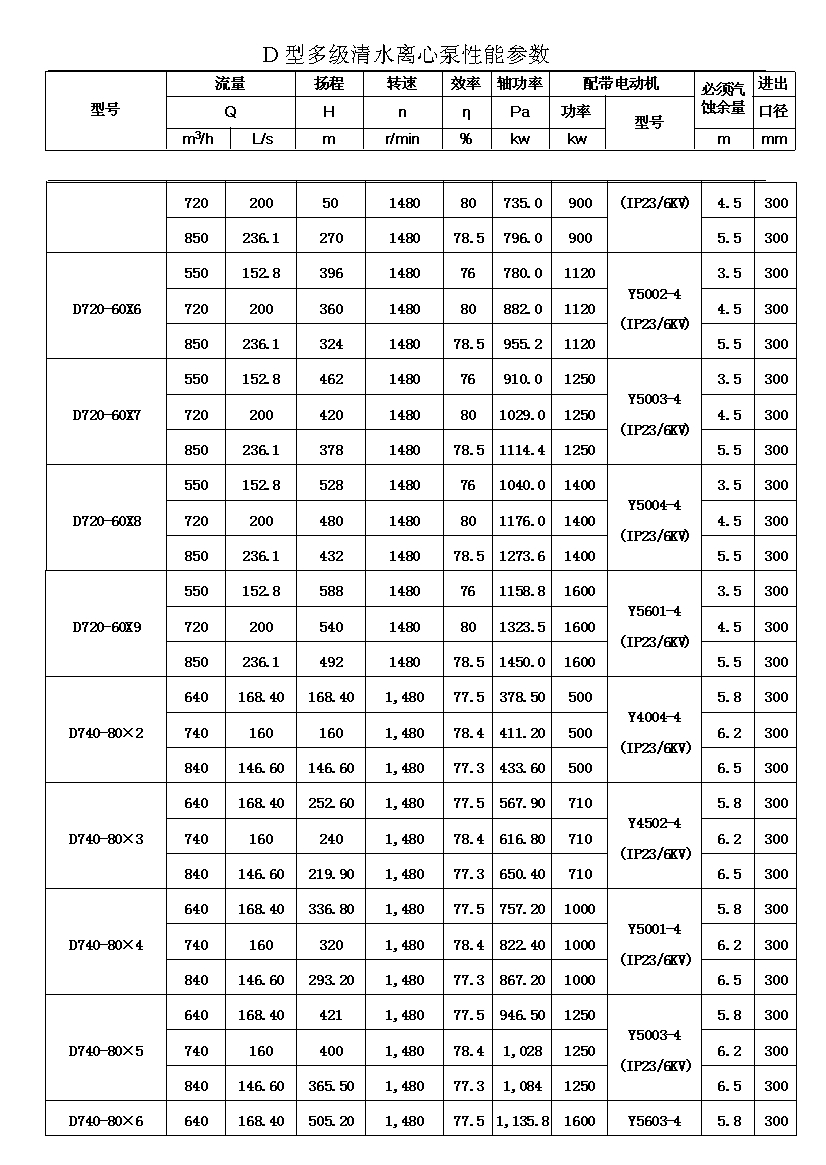

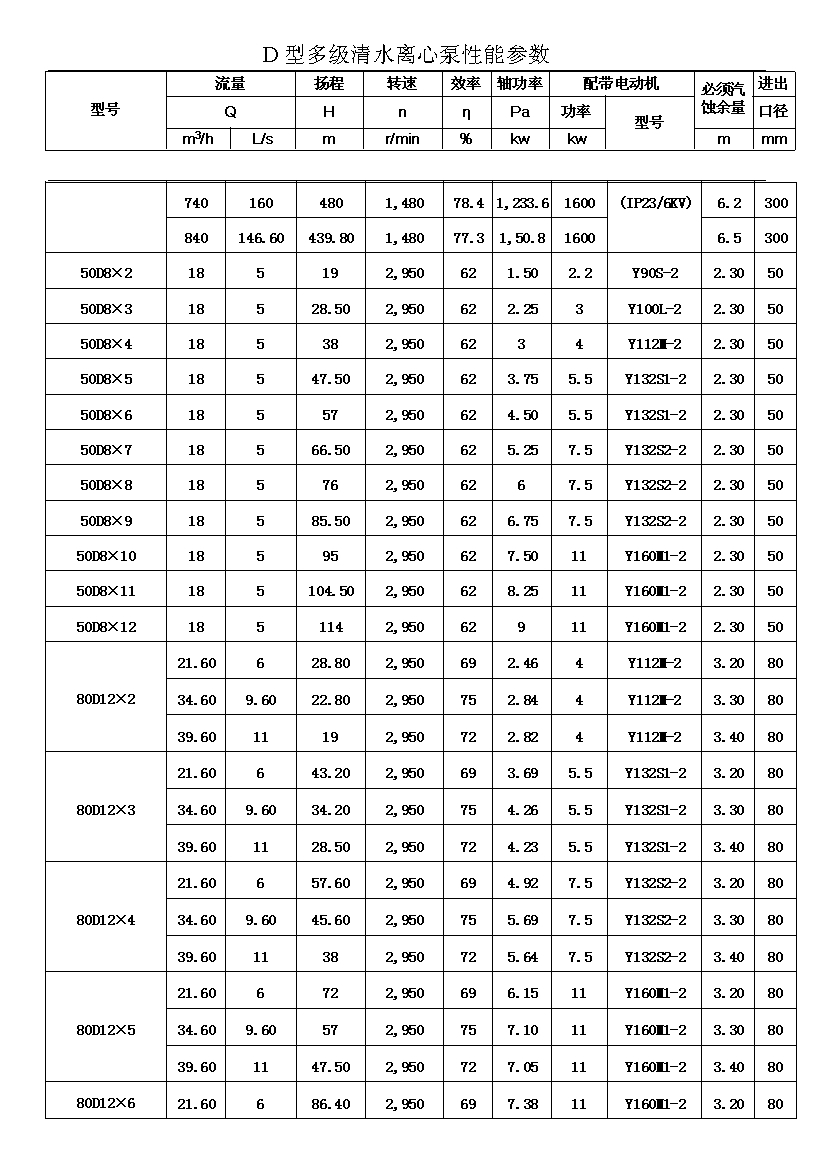

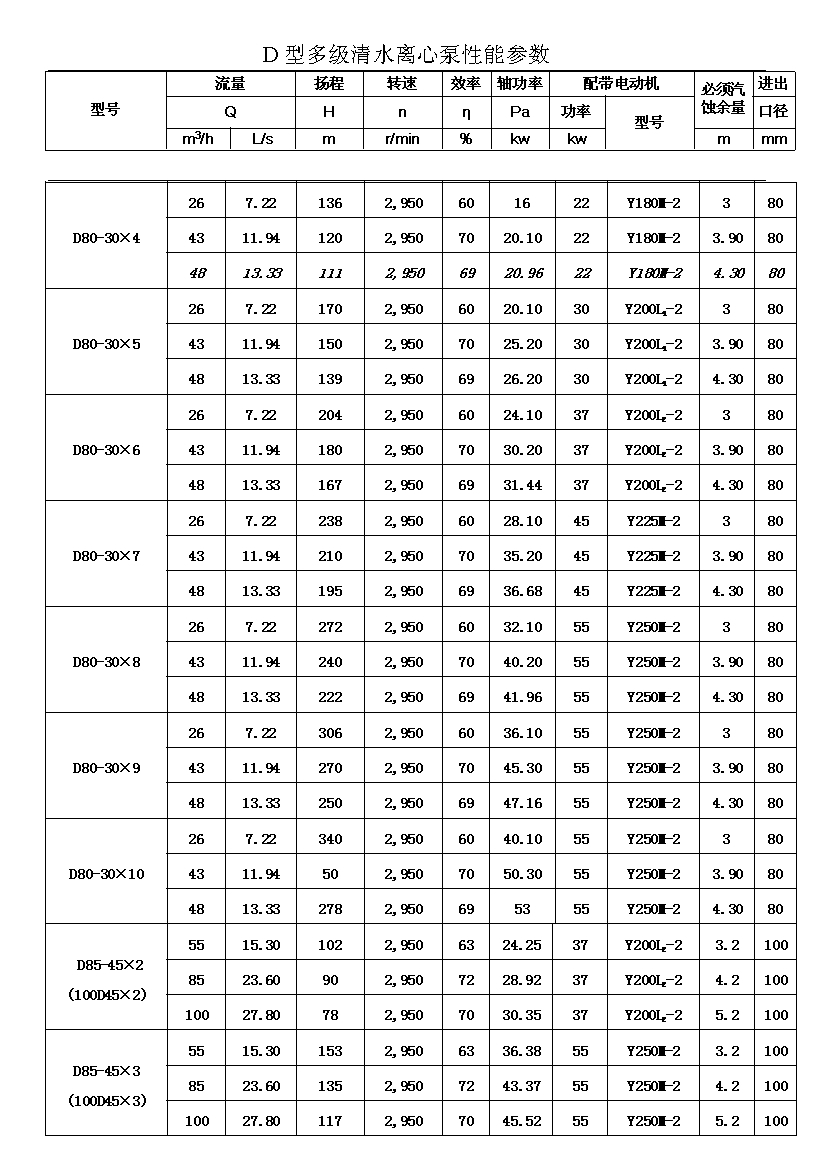

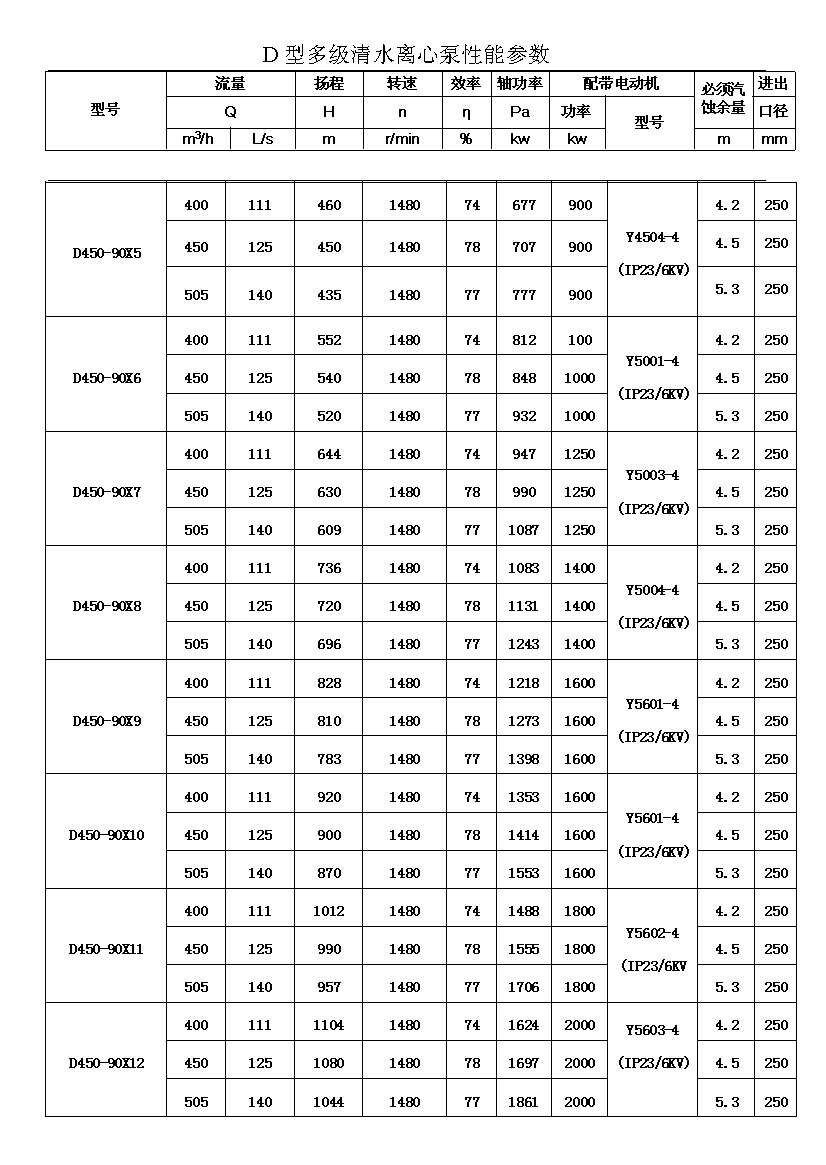

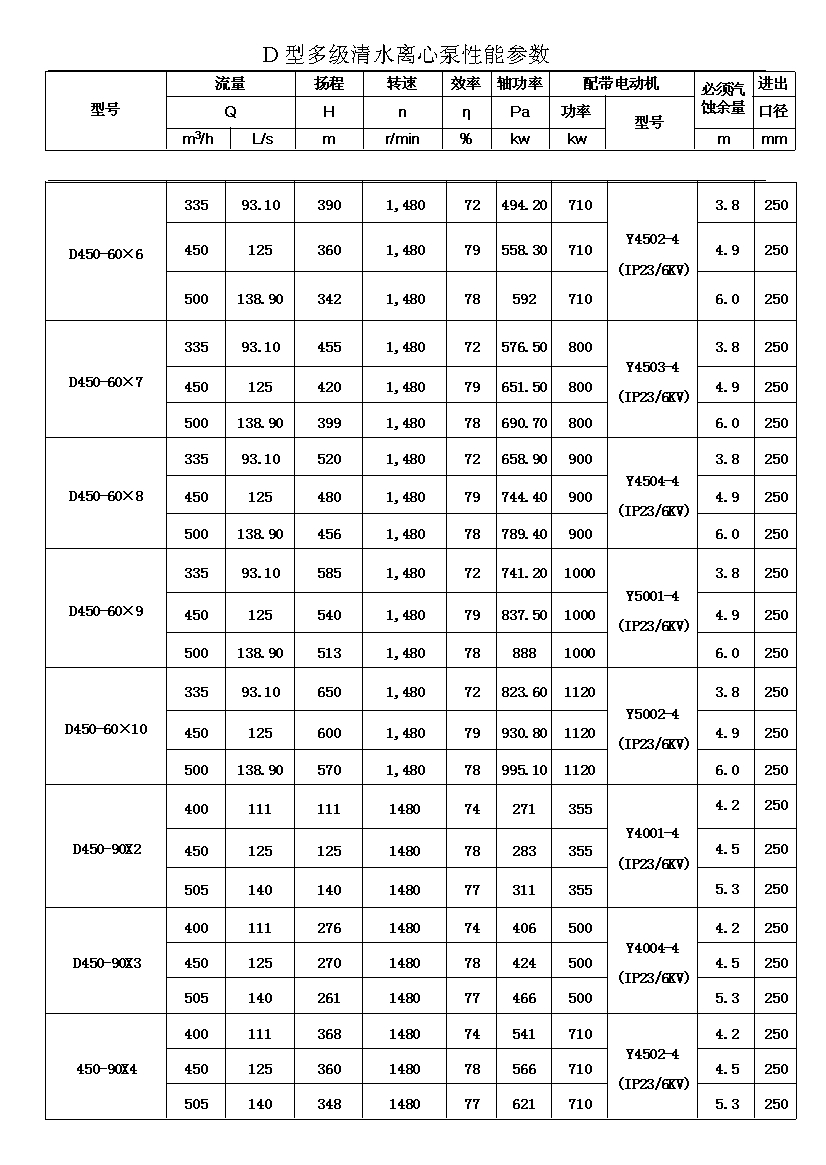

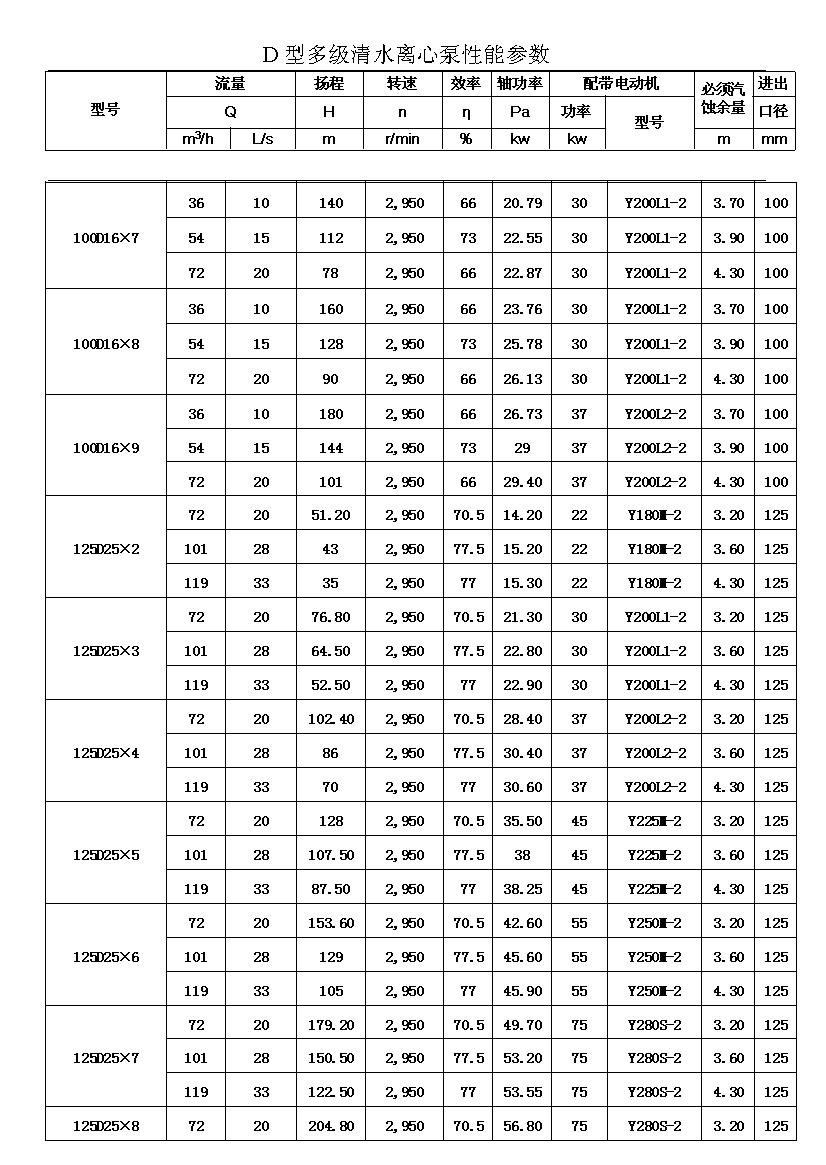

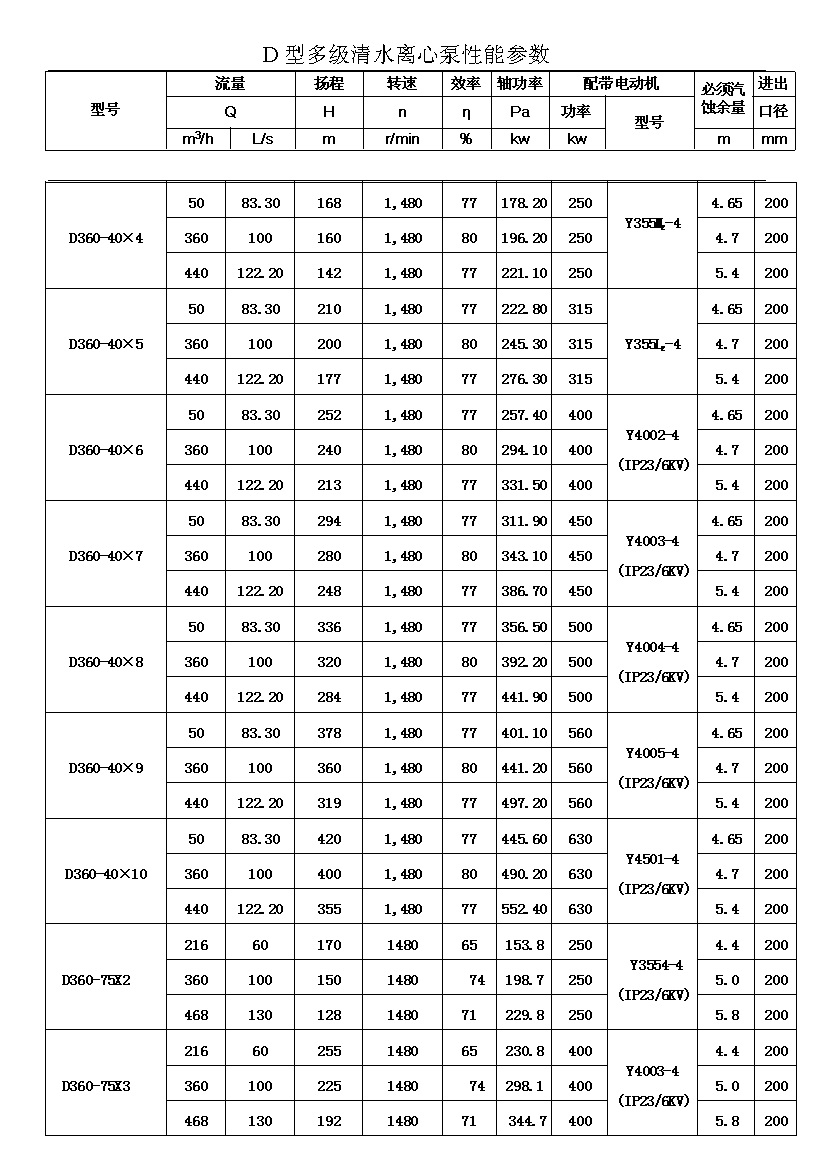

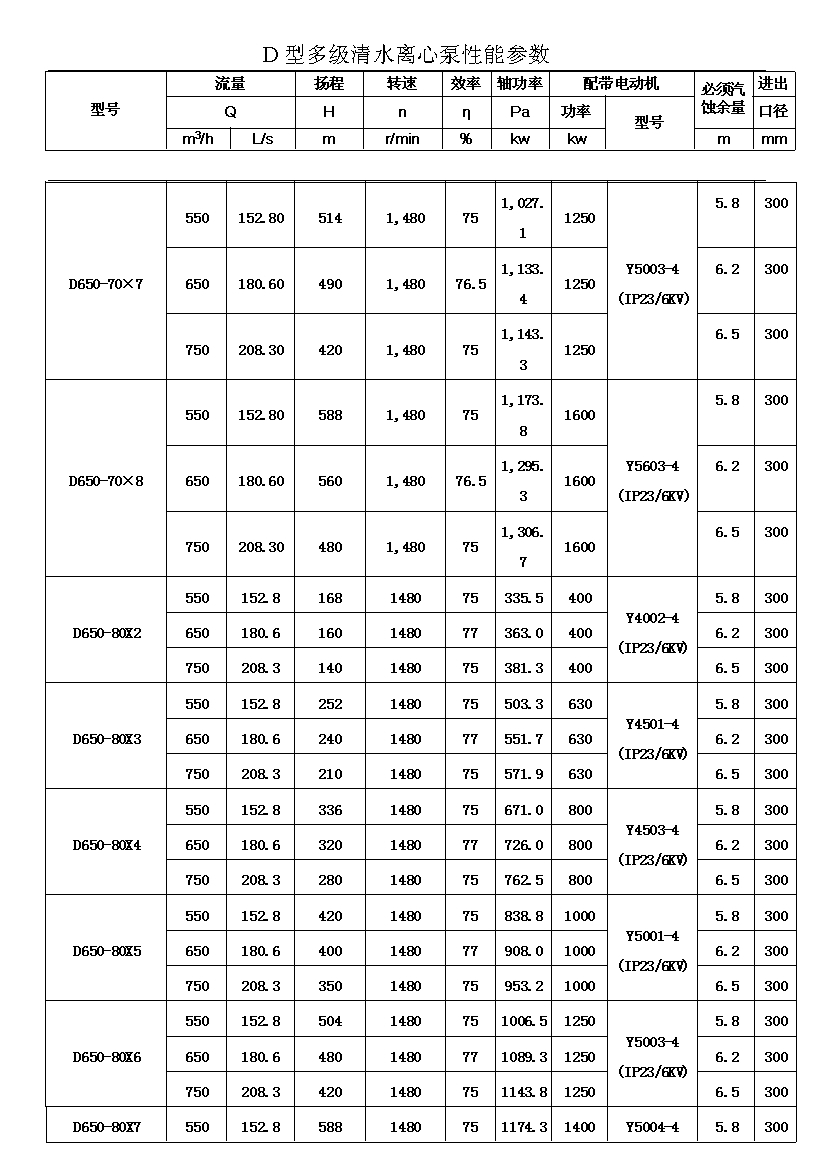

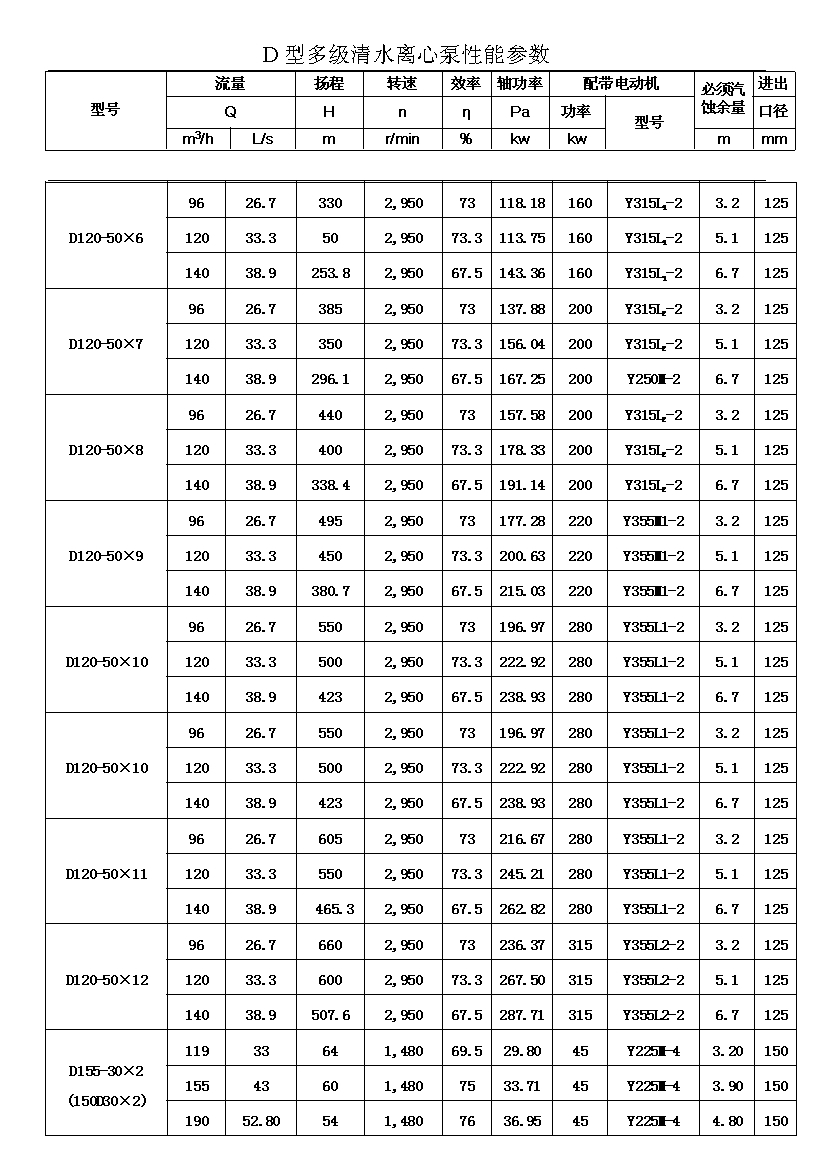

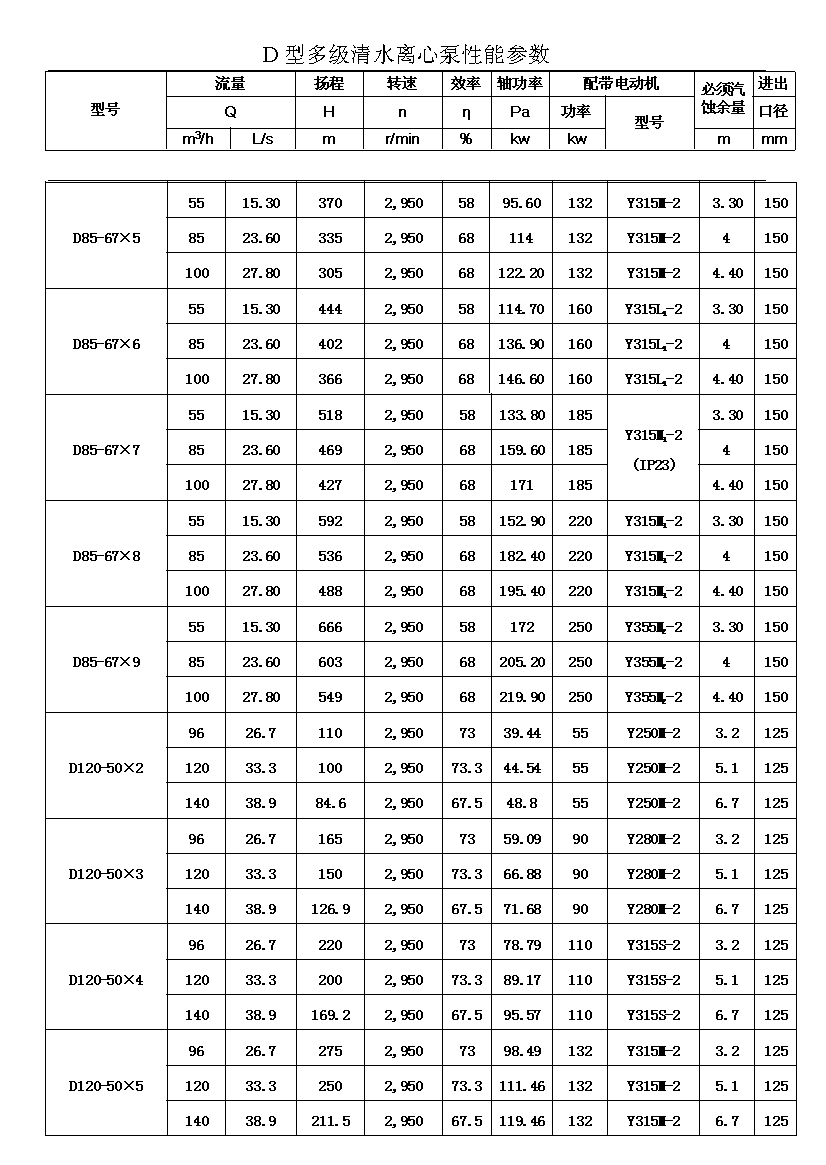

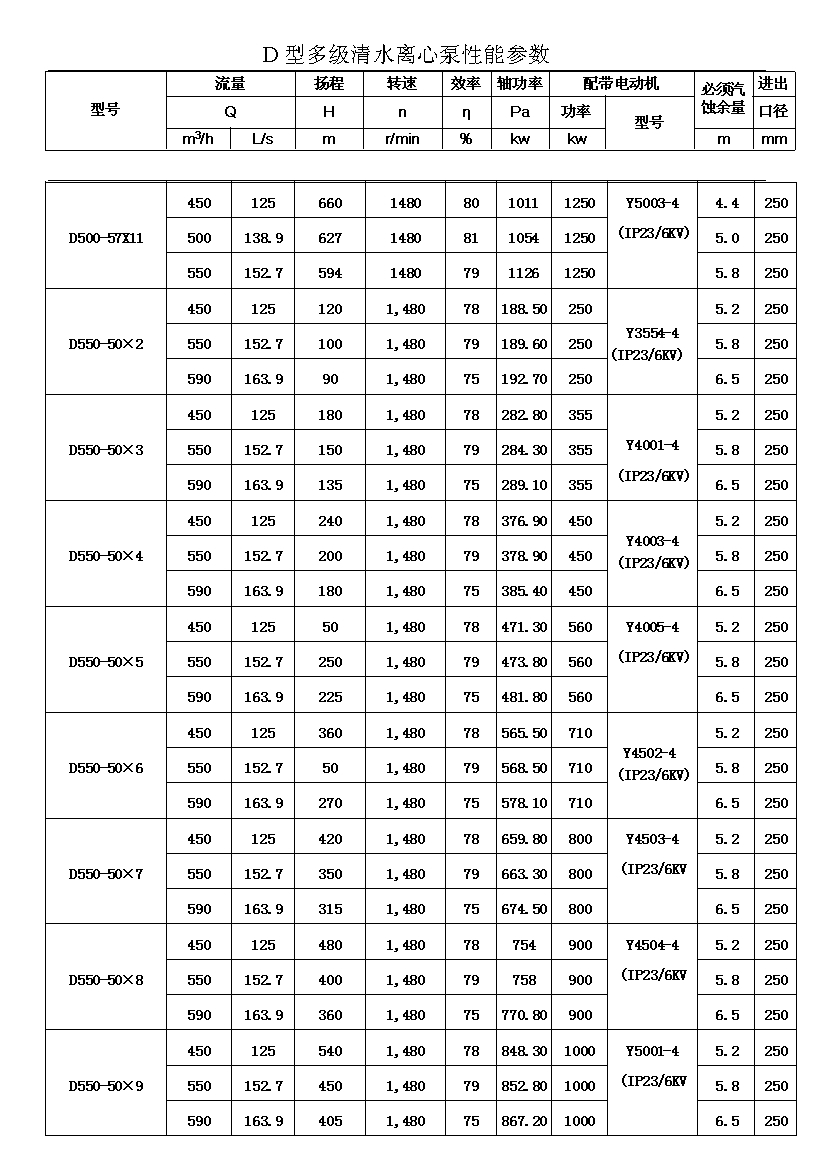

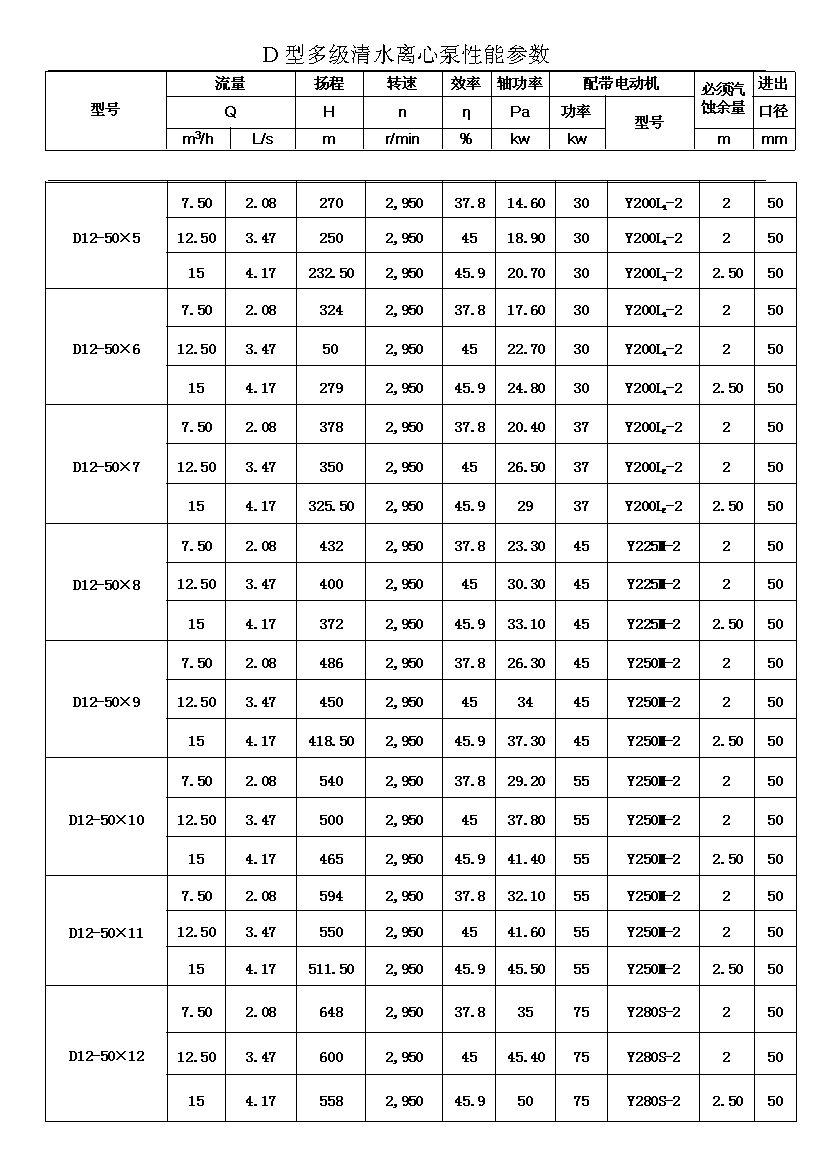

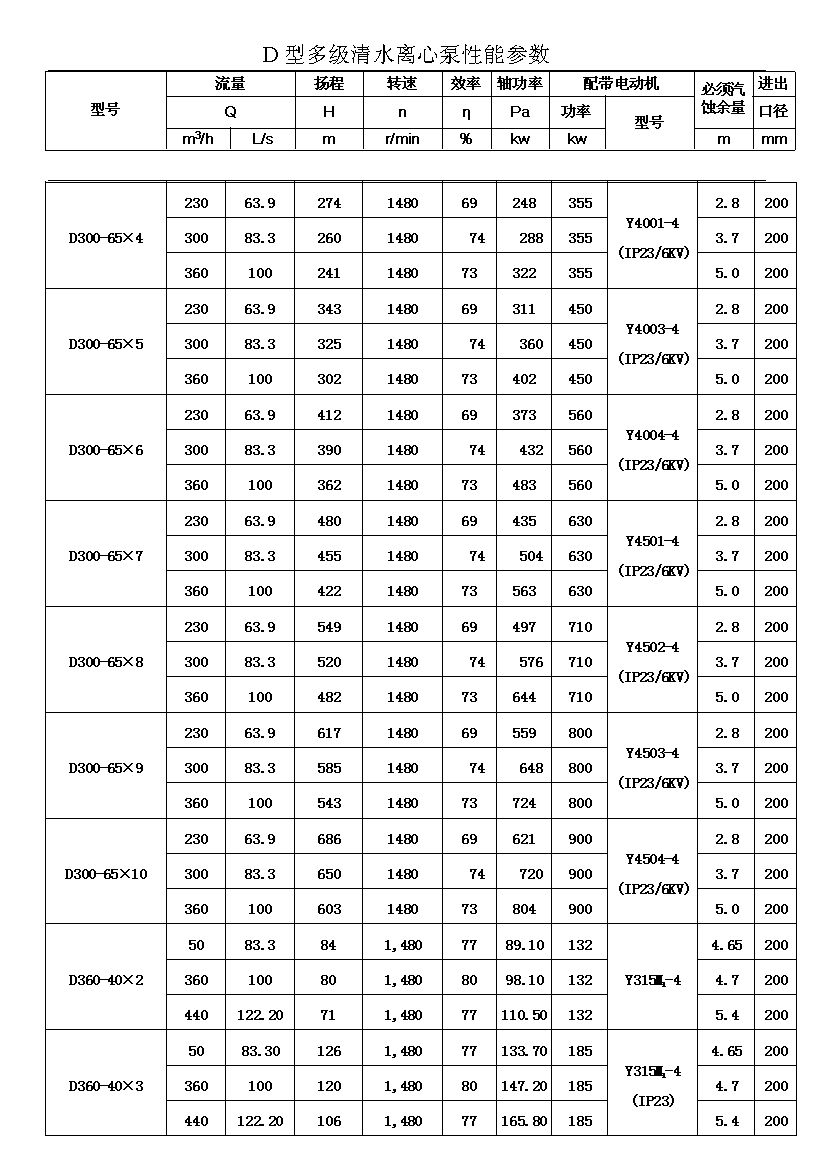

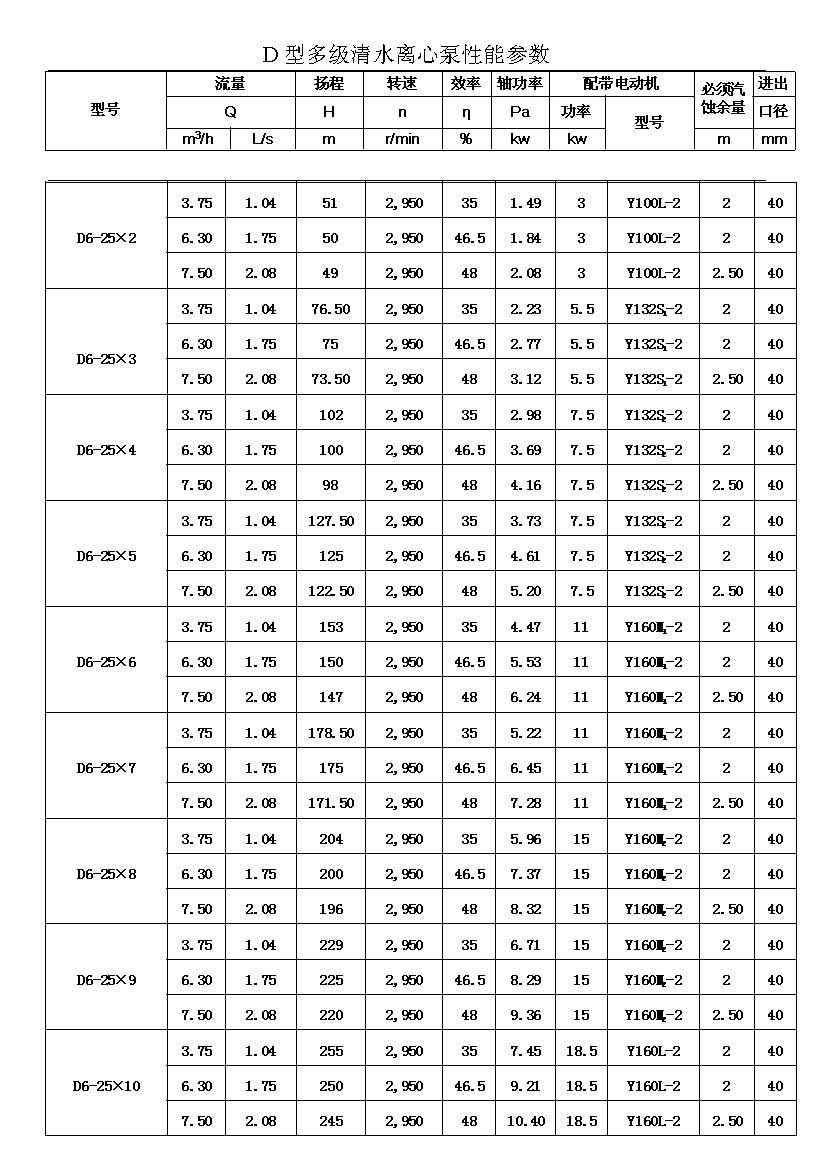

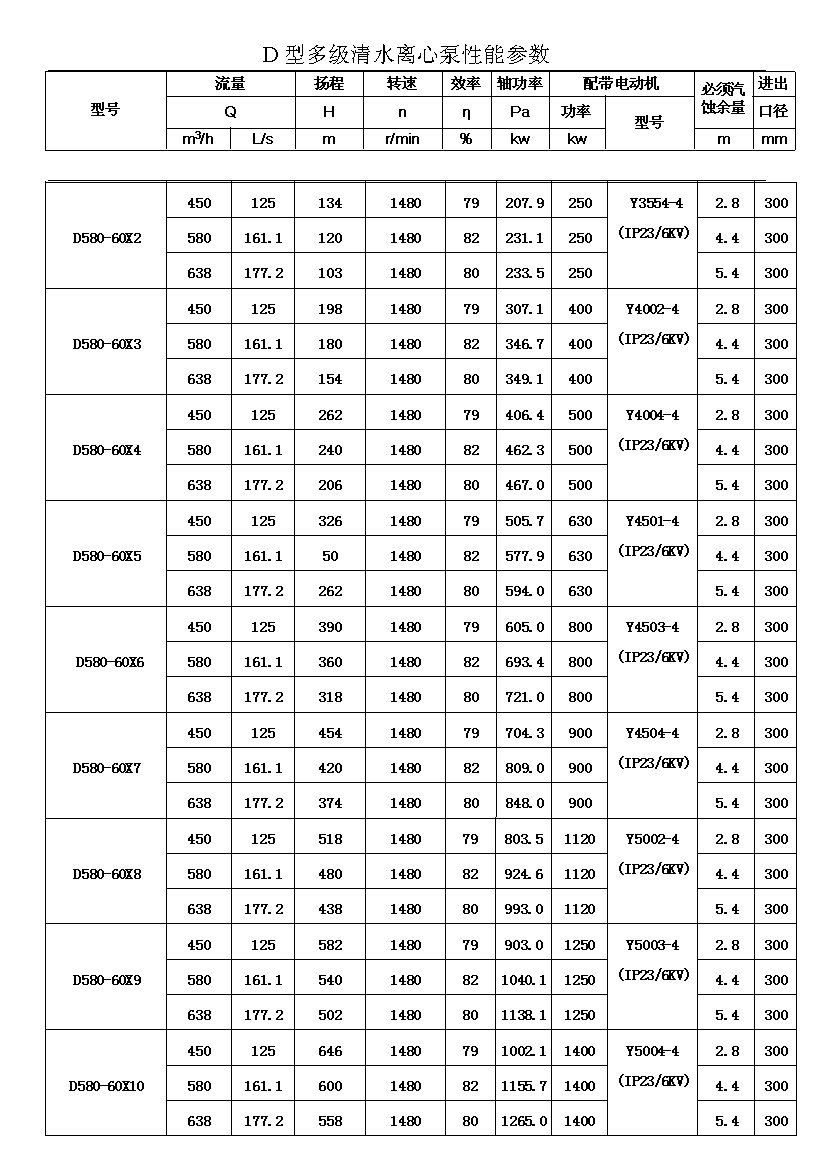

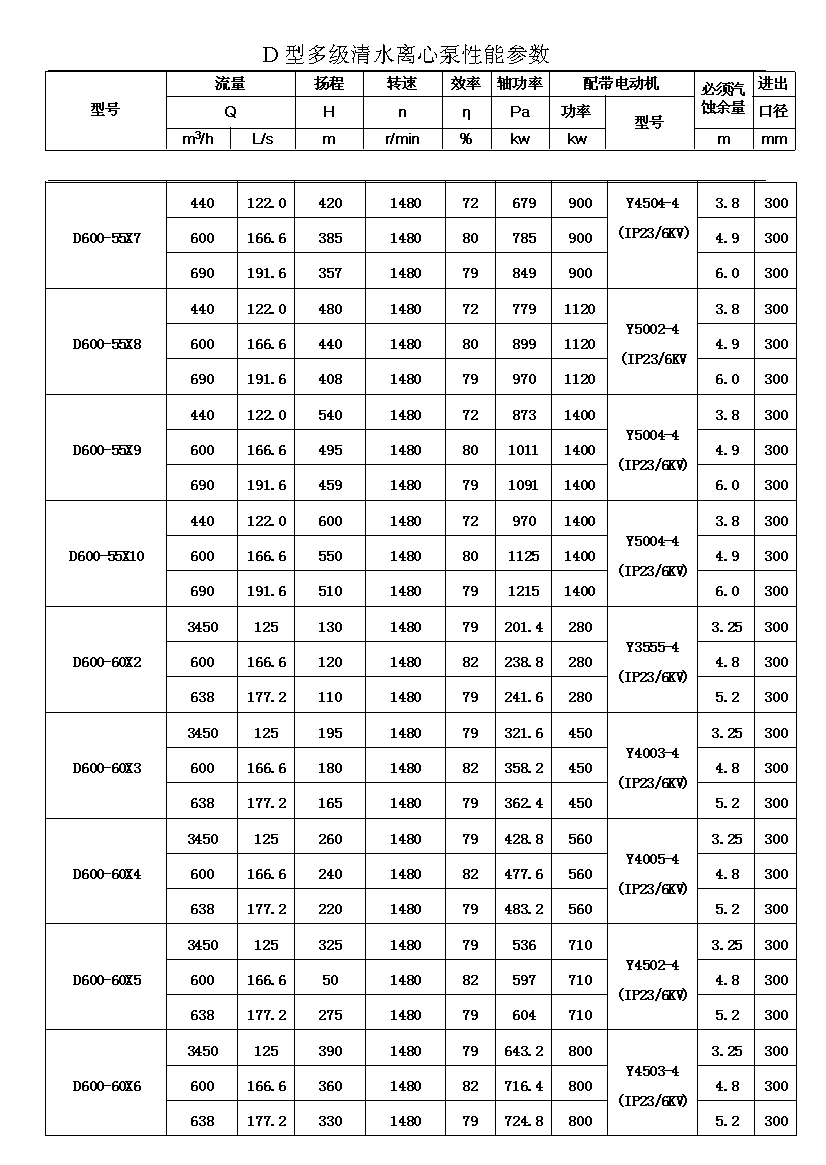

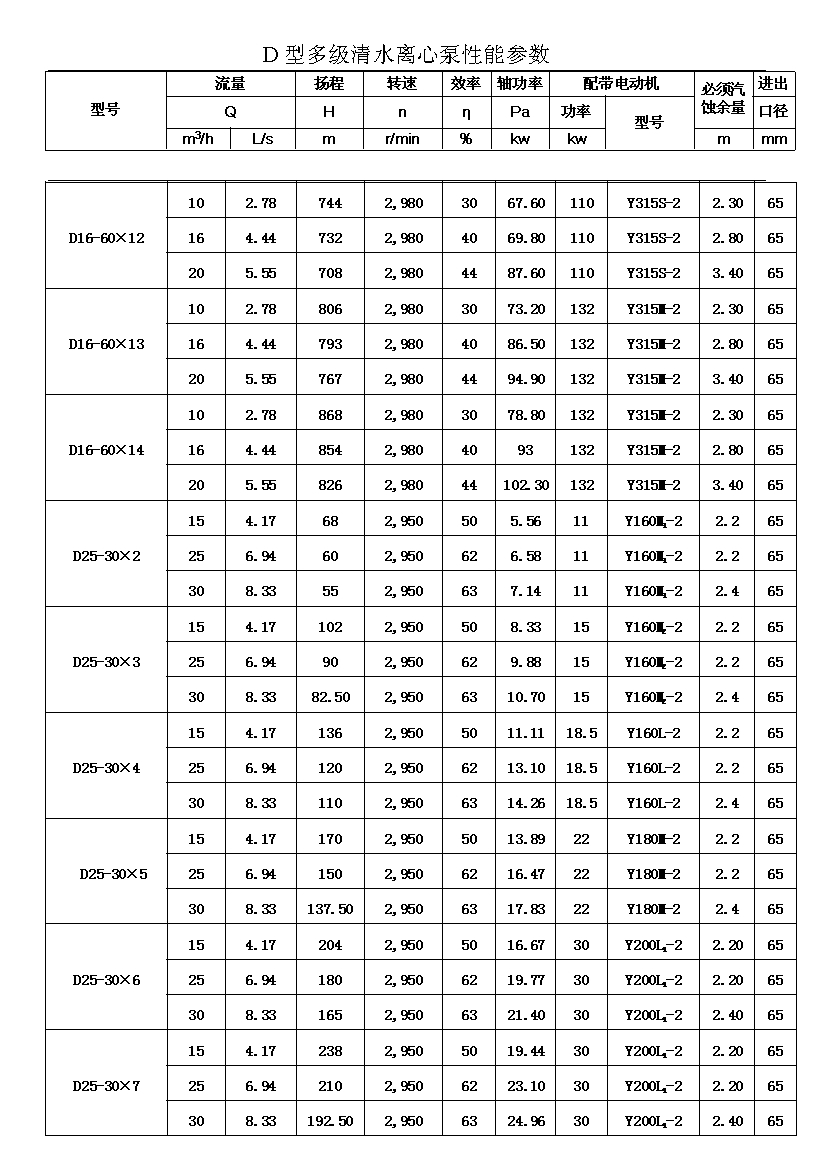

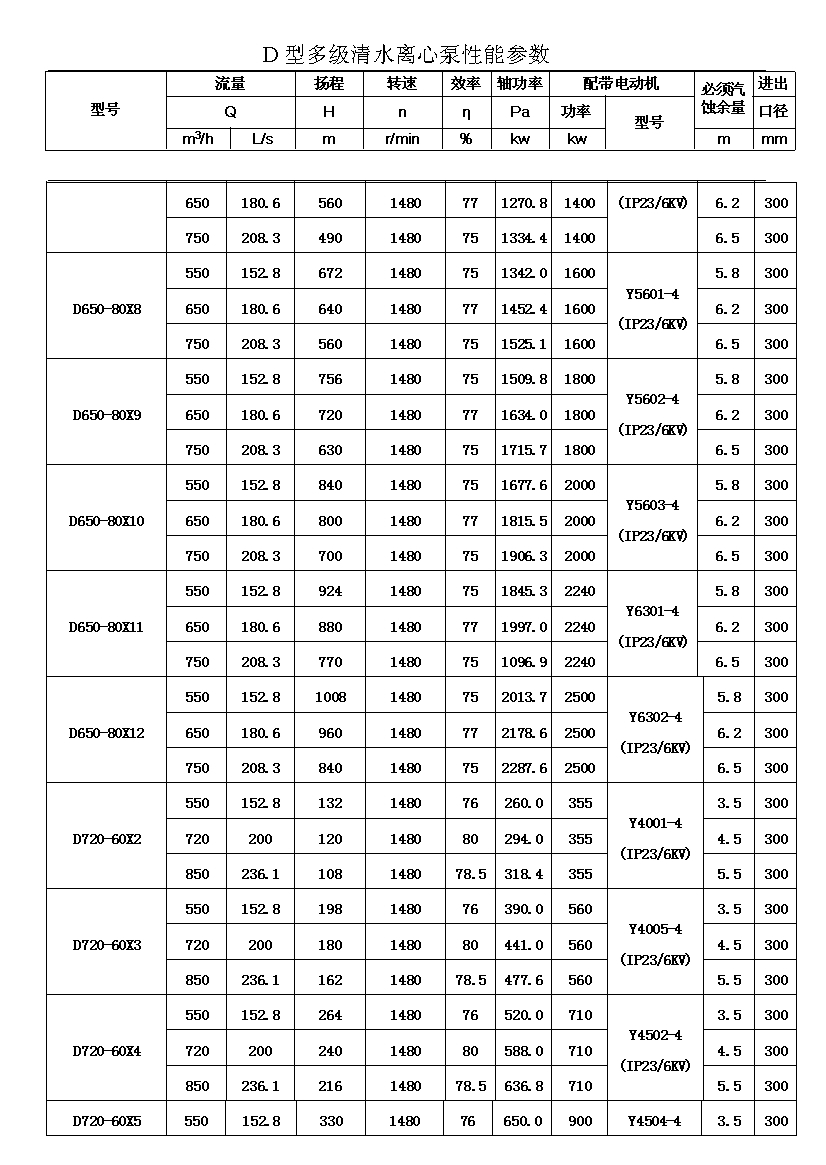

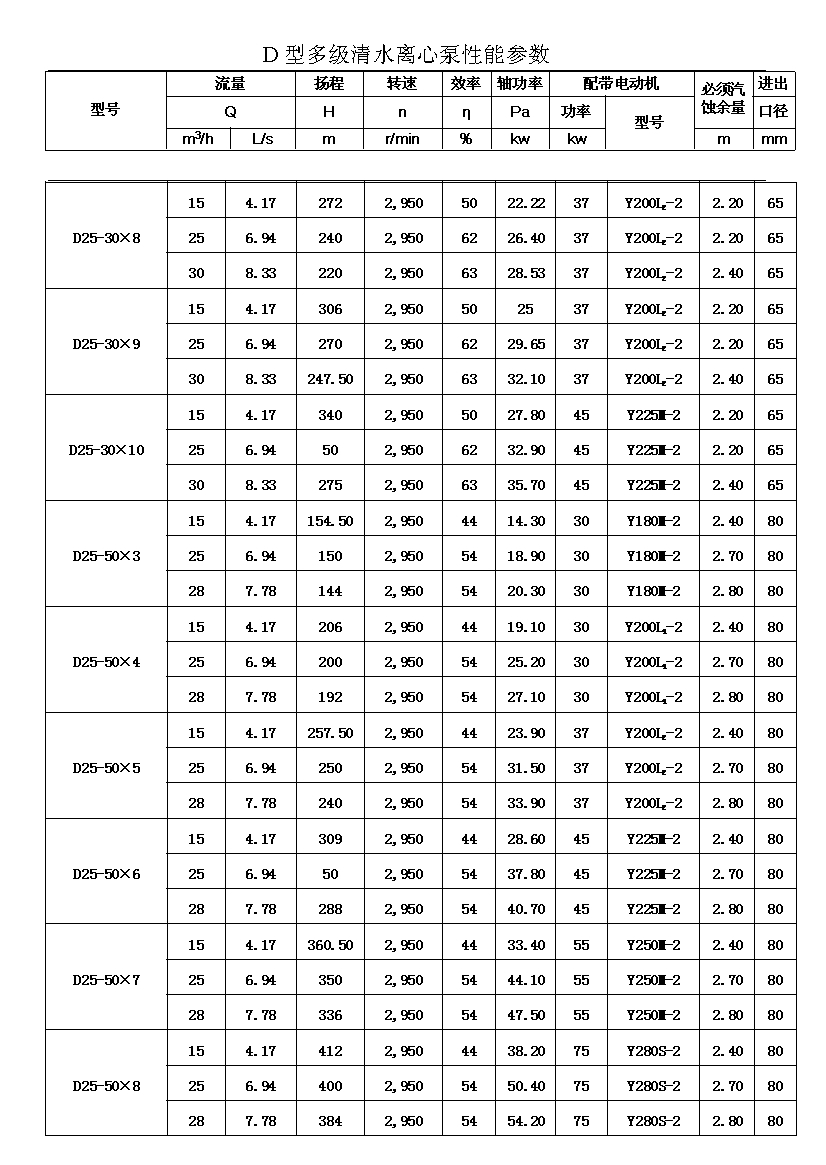

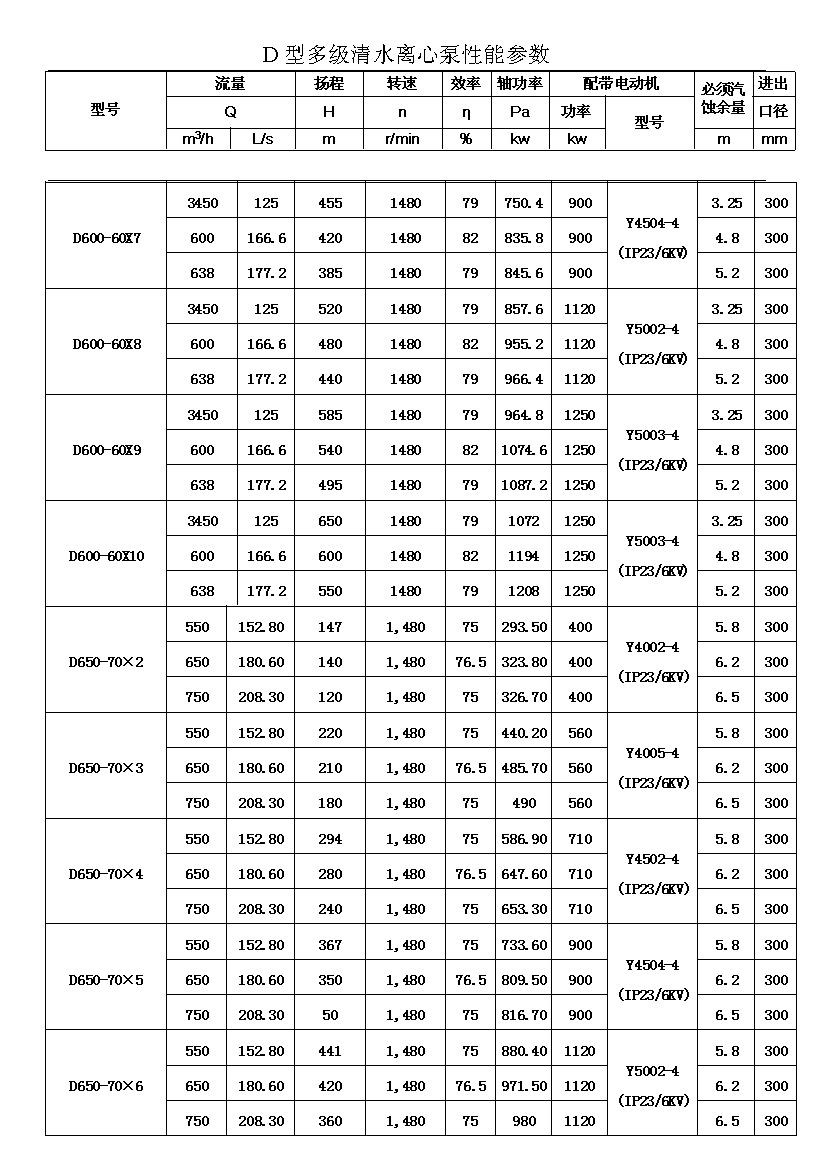

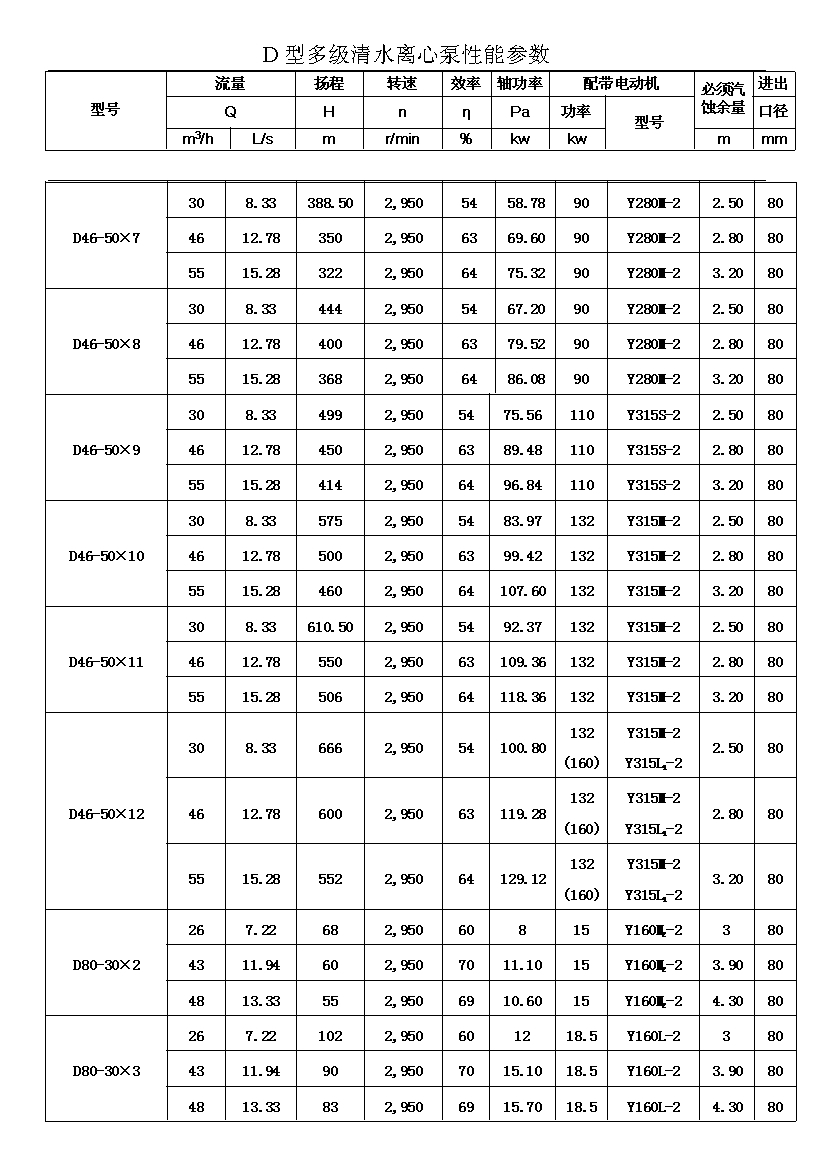

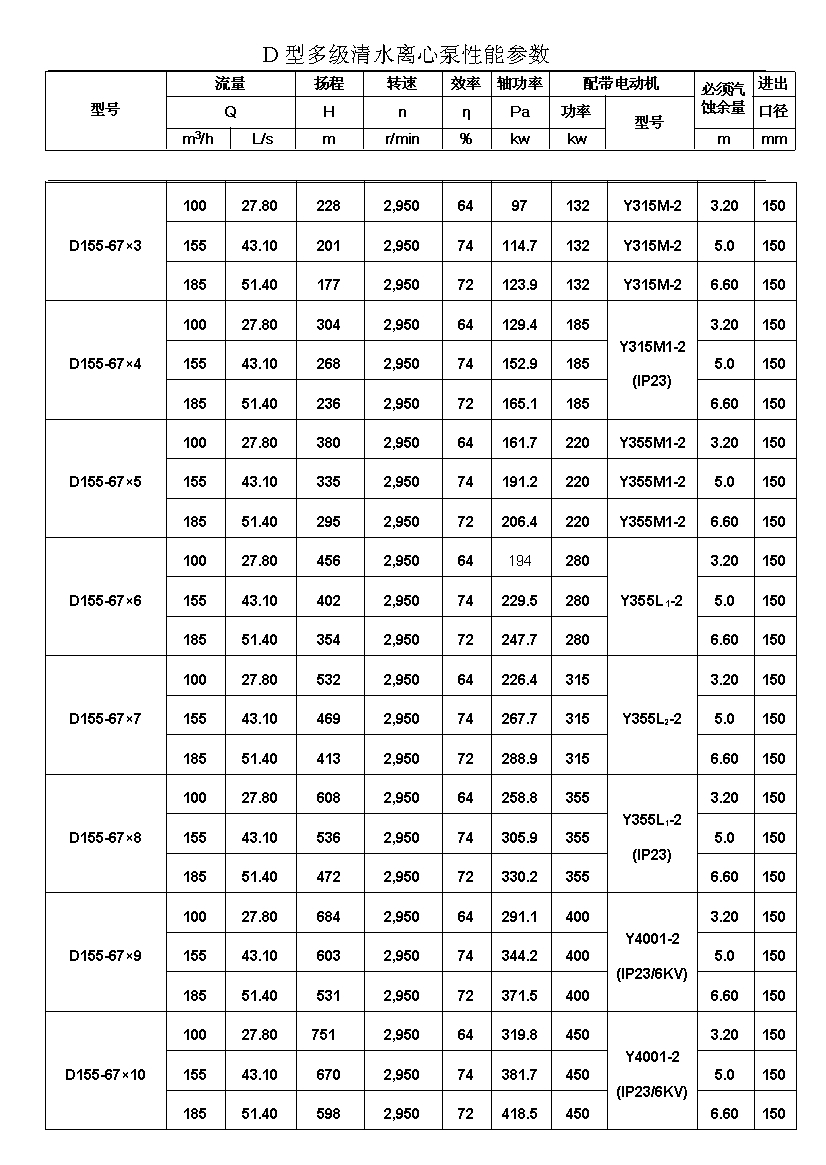

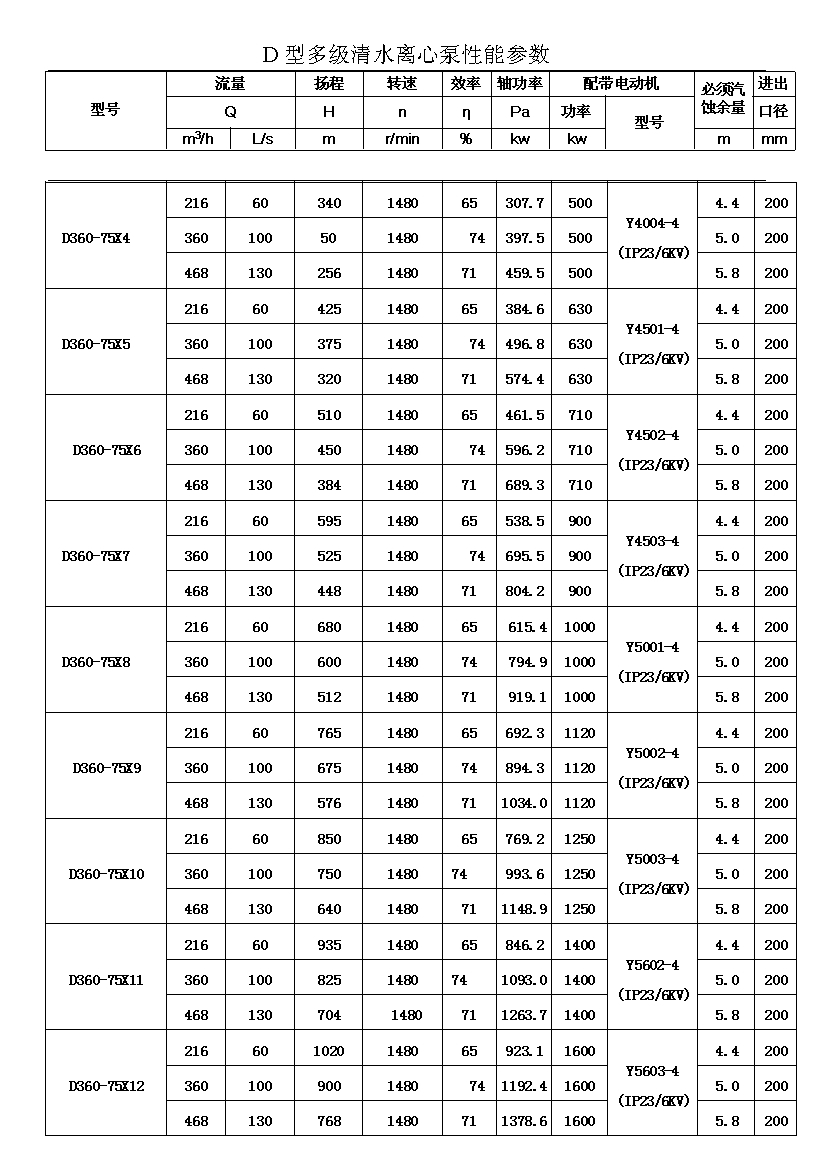

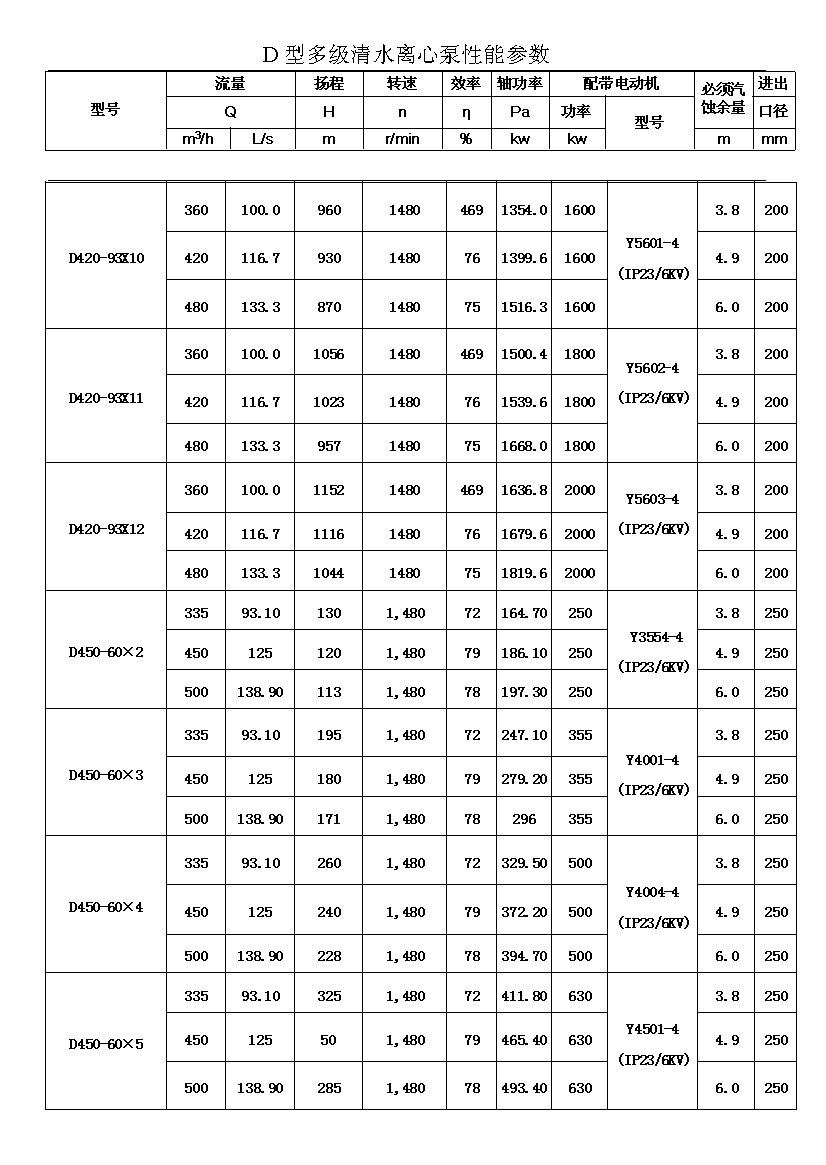

七、性能参数
