IY油泵

作者: 发布时间:2019-04-08 浏览次数:4182

IY油泵

一、产品概述

IY系列单级单吸输油离心泵,属IS系列派生产品,其性能参数,空腔尺寸及安装尺寸均符合ISO国际标准,采用水冷却装置和机械密封,运行安全可靠。

IY系列单级单吸输油离心泵,适用于输送不含固体颗粒的石油产品,被输送介质的温度在-20℃~+150℃之间,泵的***高工作压力布大于1.6MPa,吸入口压力不大于0.8MPa,主要用于油田、炼厂、石油化学工业。其性能参数为:流量Q:6.3~400m3;扬程H:5~125。
IY系列单级单吸热水离心泵共有二十九种基本型,为满足用户对泵的不同性能要求,我厂采用了切割叶轮外径的方法,从而增多了IY泵的选用规格。

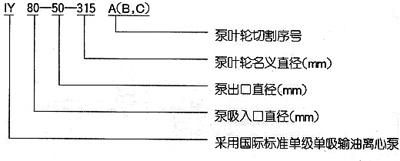

二、型号意义

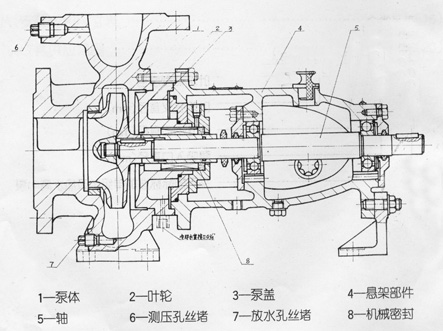

三、结构图



四、技术特性

IY系列单级单吸热水离心泵的主要零件有泵体、叶轮、泵盖、悬架部件,机械密封部件、轴等。
该系列泵为后开门结构,其优点是转子部件检修或更换无须拆卸管道,转子部件由悬架支撑哲(请参考IY泵结构图)。
泵轴向力的平衡,轴向力较大的泵,叶轮设有平衡孔,其余轴向力由轴承承受。
轴封形式采用不平衡单端面机械密封,轴封室外设有水冷却套,可以通过泵侧面1/4管接口接通外来冷水,对轴封进行冷却。
传动方式,泵的传动是通过联轴器与电机直联。从传动方向看,泵为顺时针旋转。

五、结构特点

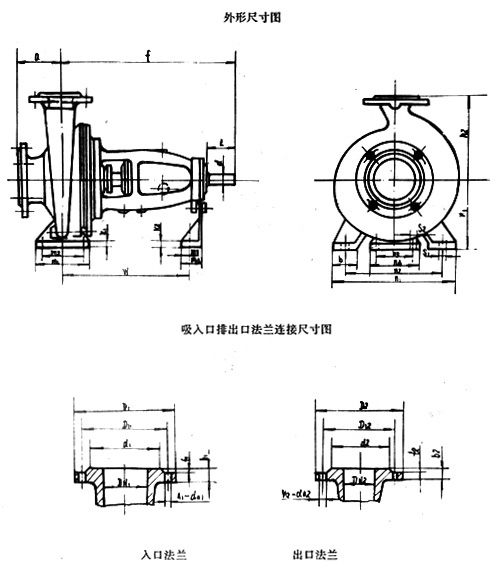

六、安装拆卸

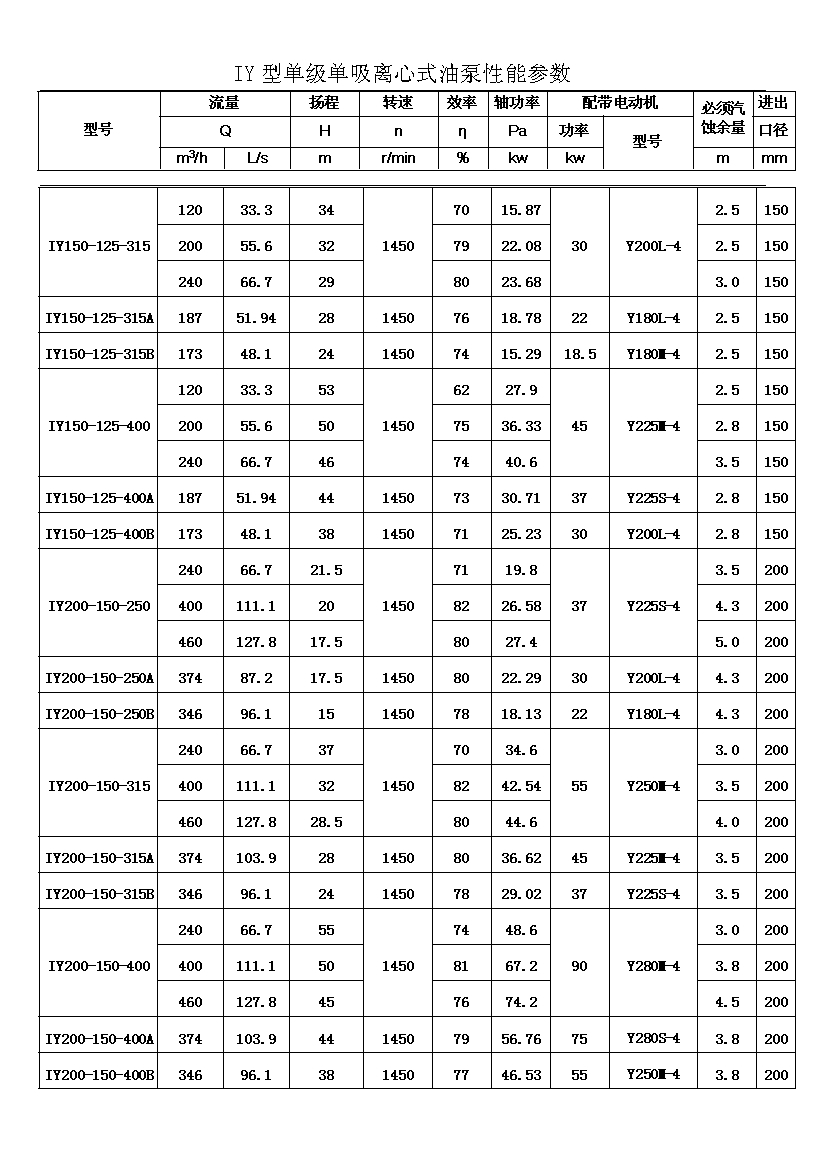

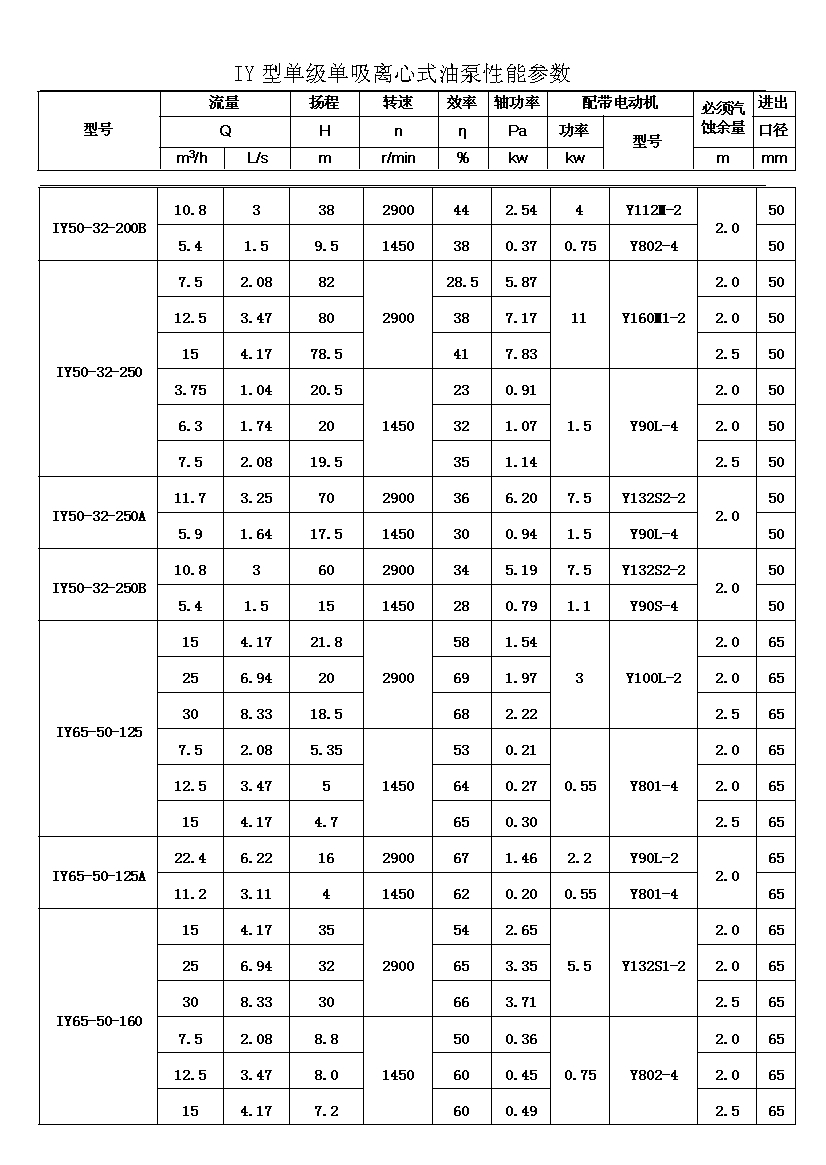

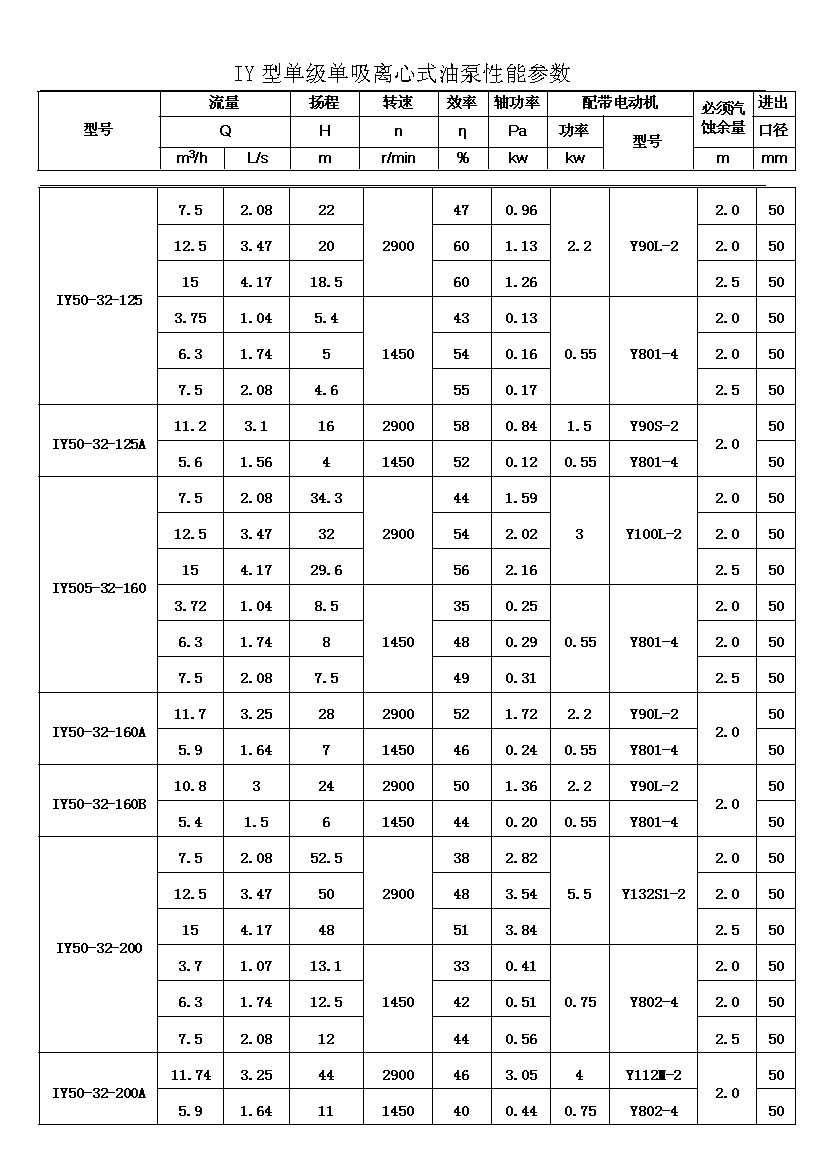

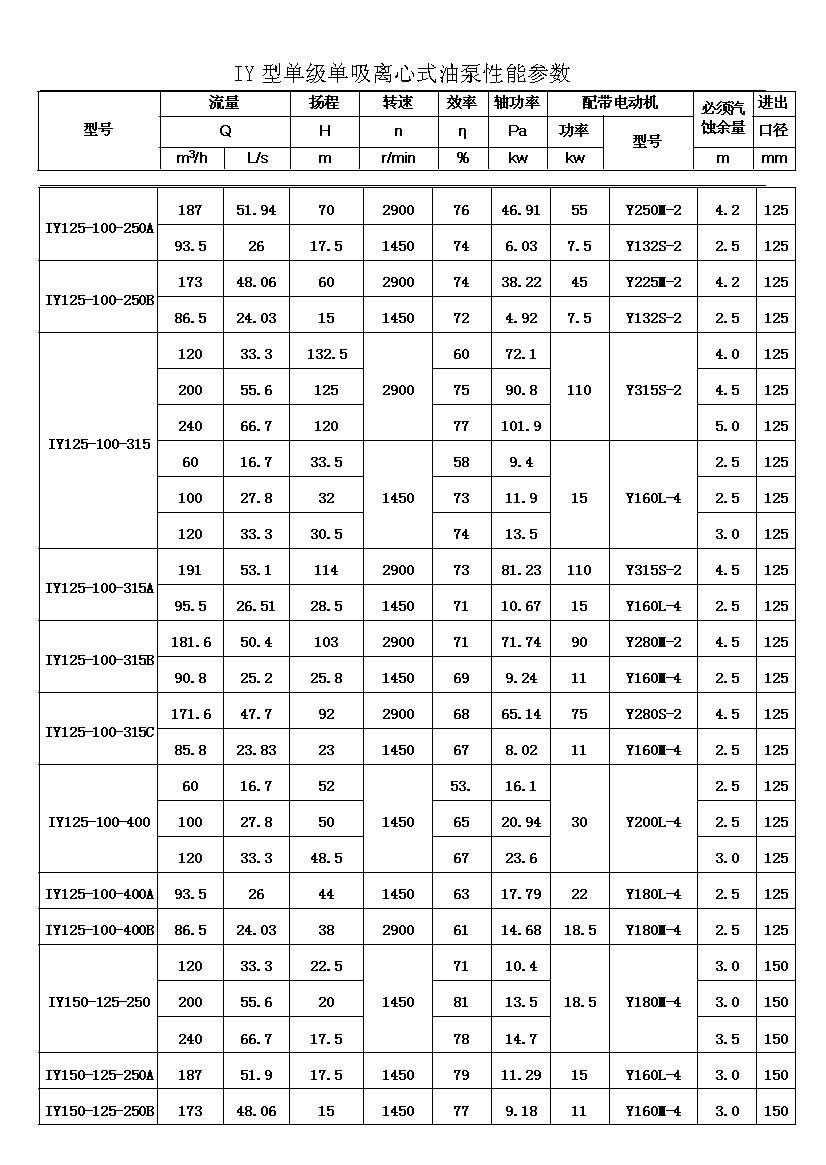

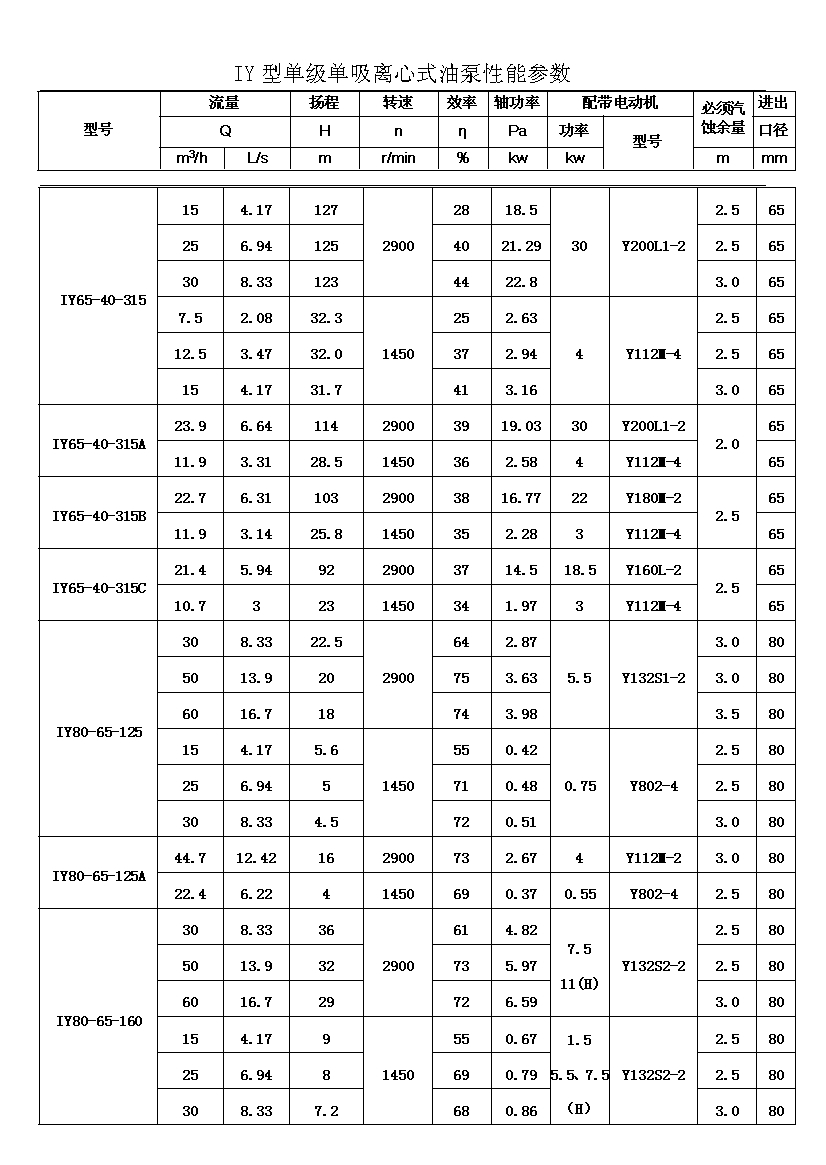

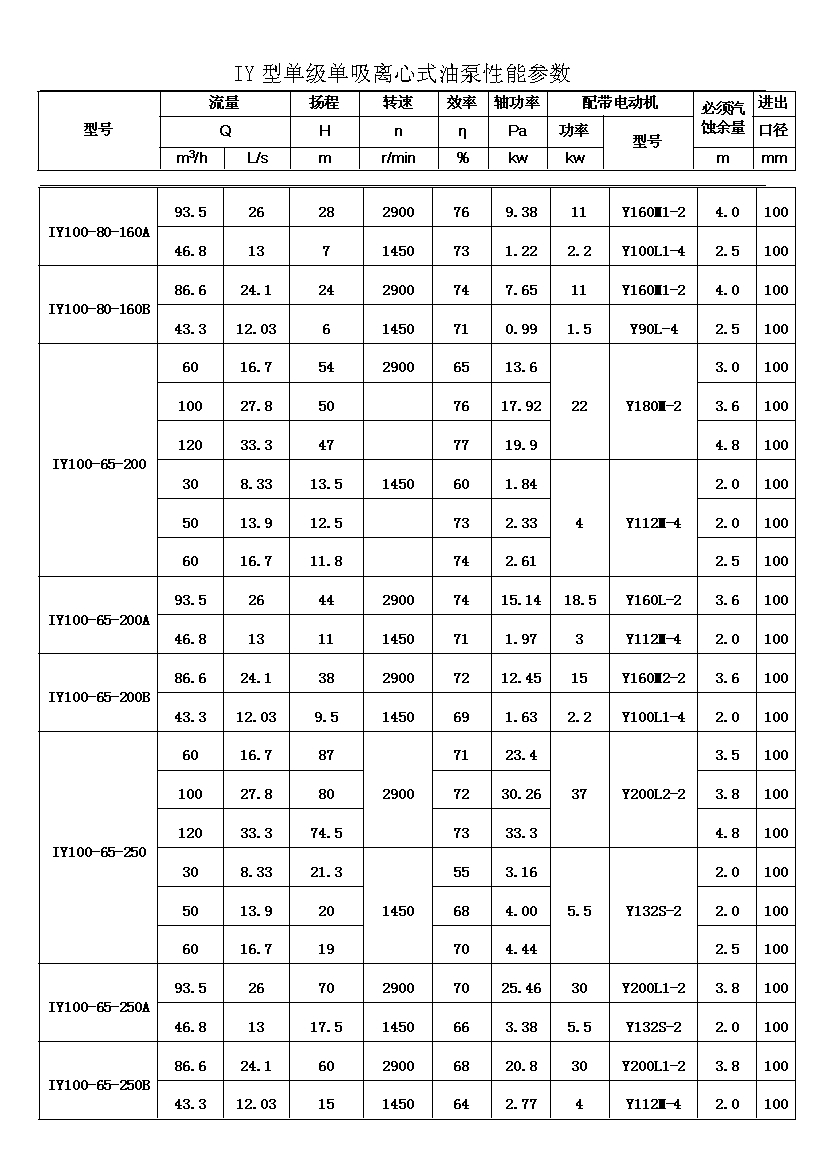

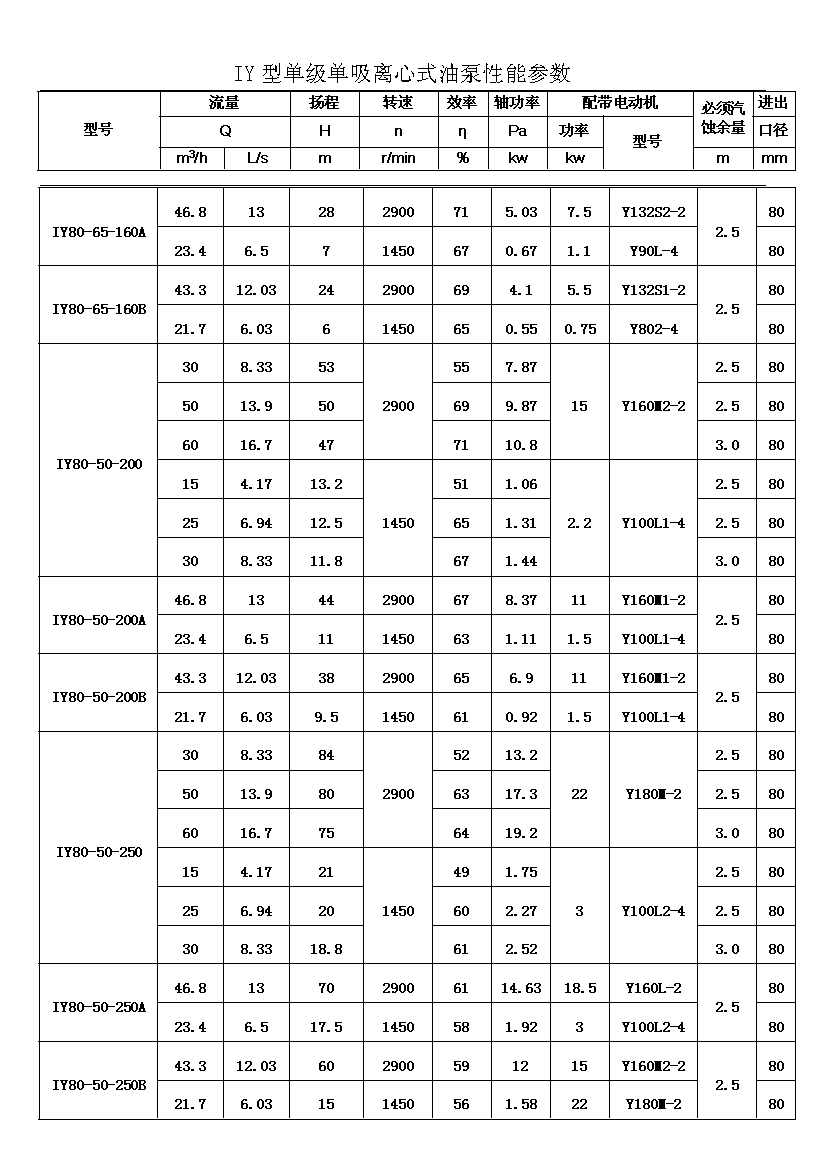

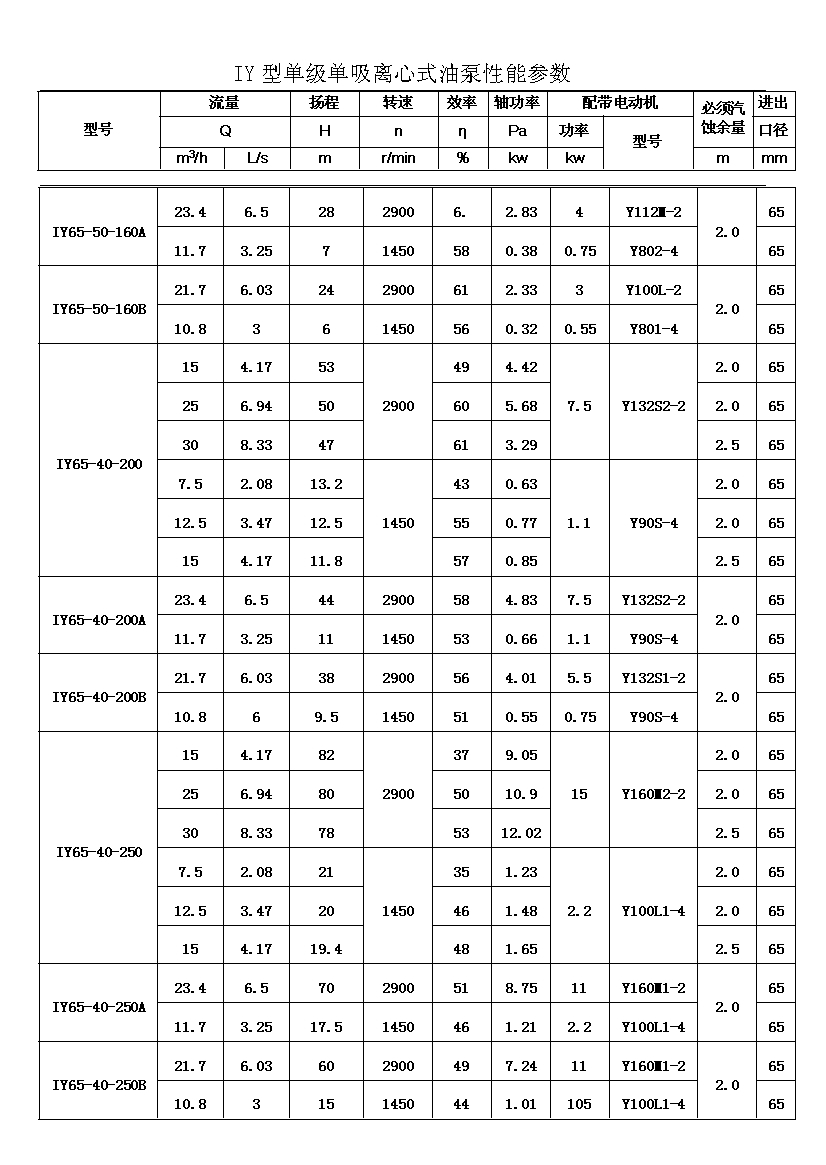

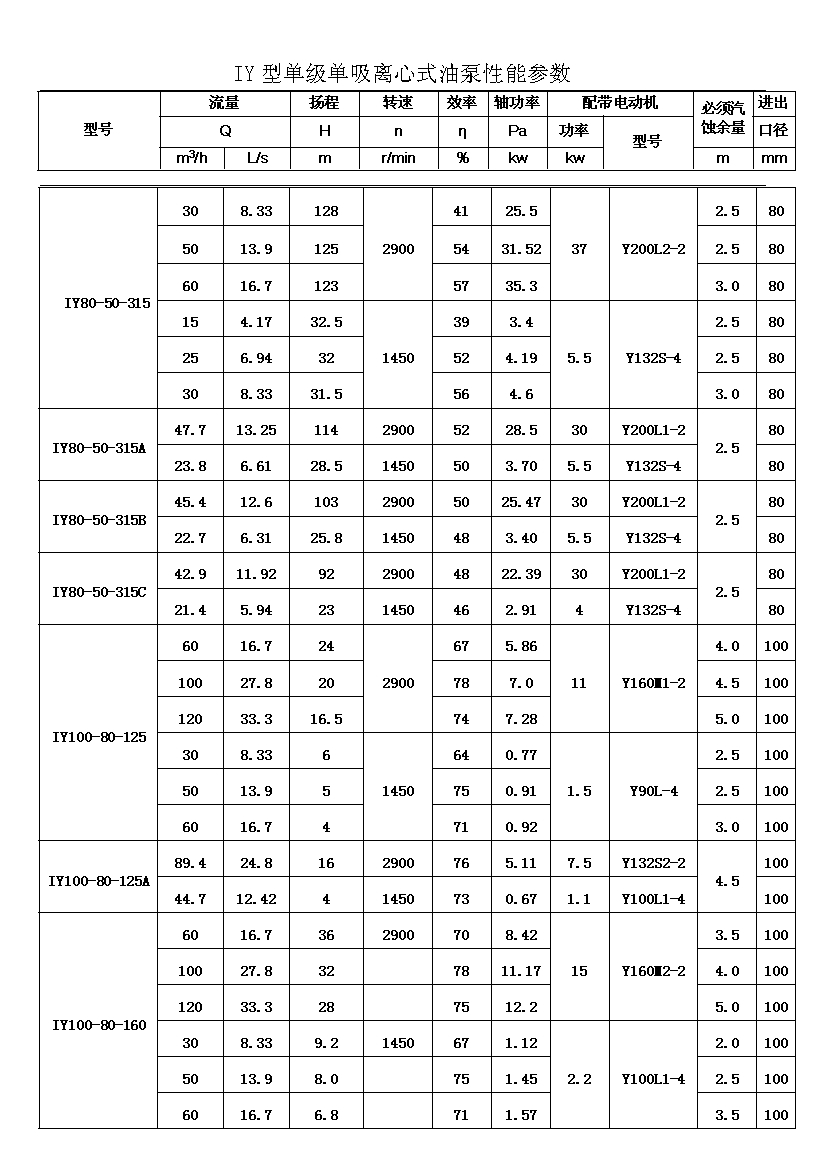

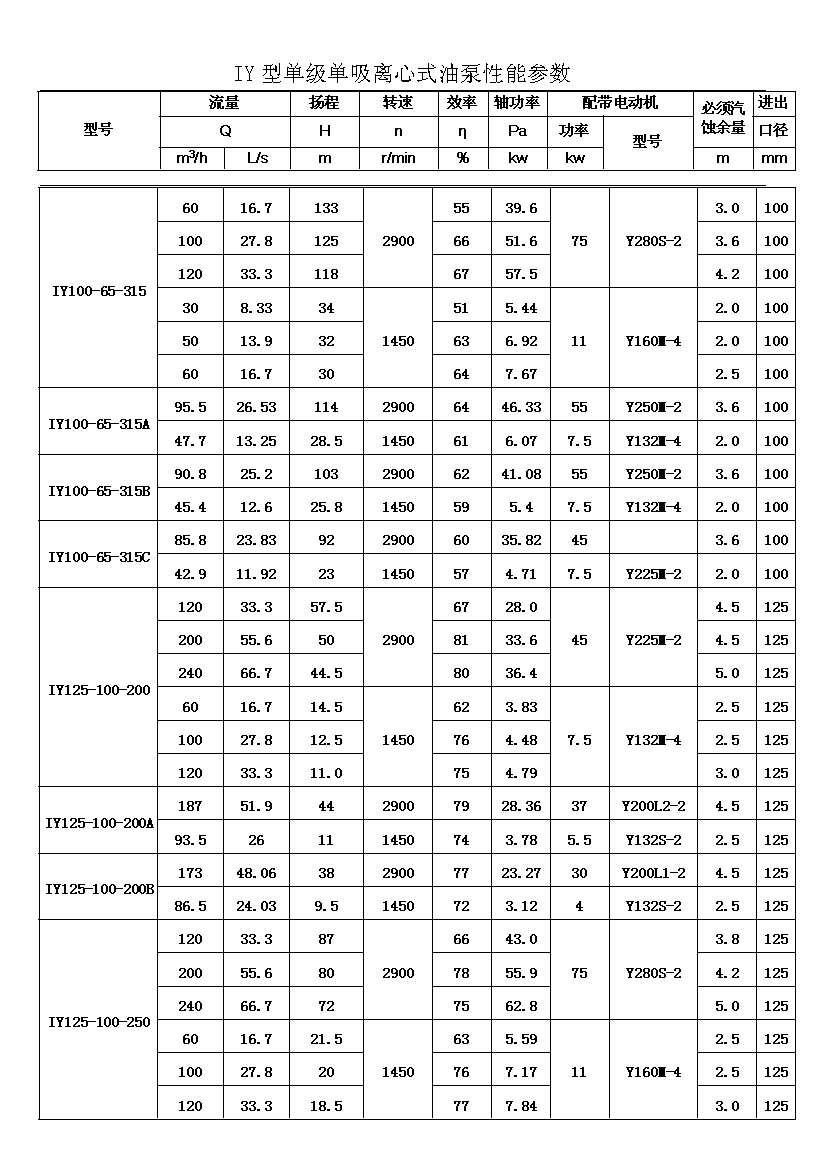

七、性能参数
