一、产品概述

IH系列化工泵为单级单吸悬臂式离心泵，其标记，额定性能点和尺寸等效采用国际标准ISO2858—1975（E），是国家确定替代F型耐腐蚀离心泵的高效节能、更新换代产品。IH型泵广泛地适用于化工、石油、冶金、电力、造纸、食品、制药、合成纤维等工业部门，用于输送腐蚀性的或不允许污染的介质。

IH系列泵的性能参数为：流量为6.3~400米3/小时，扬程为5~125米。该系列泵输送介质的温度一般为-20℃和105℃，必要时采取适当的措施，可输送更高温度的介质泵出口的***高压力不得超过1。6Mpa。

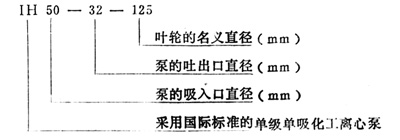

二、型号意义

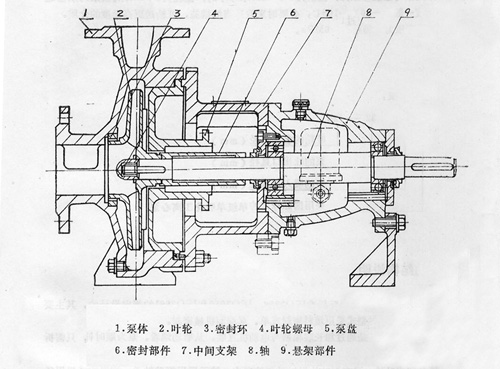

三、结构图

四、技术特性


IH系列单级单吸热水离心泵，是根据国际标准ISO2858、ISO3069、ISO3661所规定的额定性能和尺寸设计的，其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵采用后开门结构，设计有加长联轴器，不需拆卸管路系统和电动机，只需拆下加长联轴器的中间联接件可以进行维修。
叶轮是闭式叶轮，带有副叶片用以平衡轴向力，轴承采用滚动轴承，润滑方式采用稀油润滑。
泵的轴封型式采用填料密封或单、双端面机械密封。
泵的传动是通过加长联轴器与电动机直联。从驱动端看，泵为顺时针方向旋转。

五、结构特点

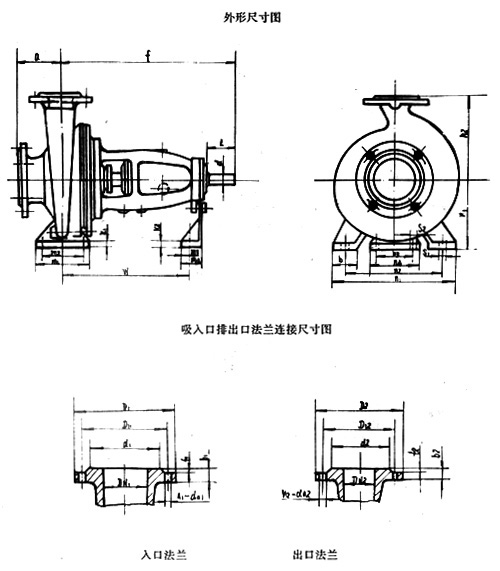

六、安装拆卸

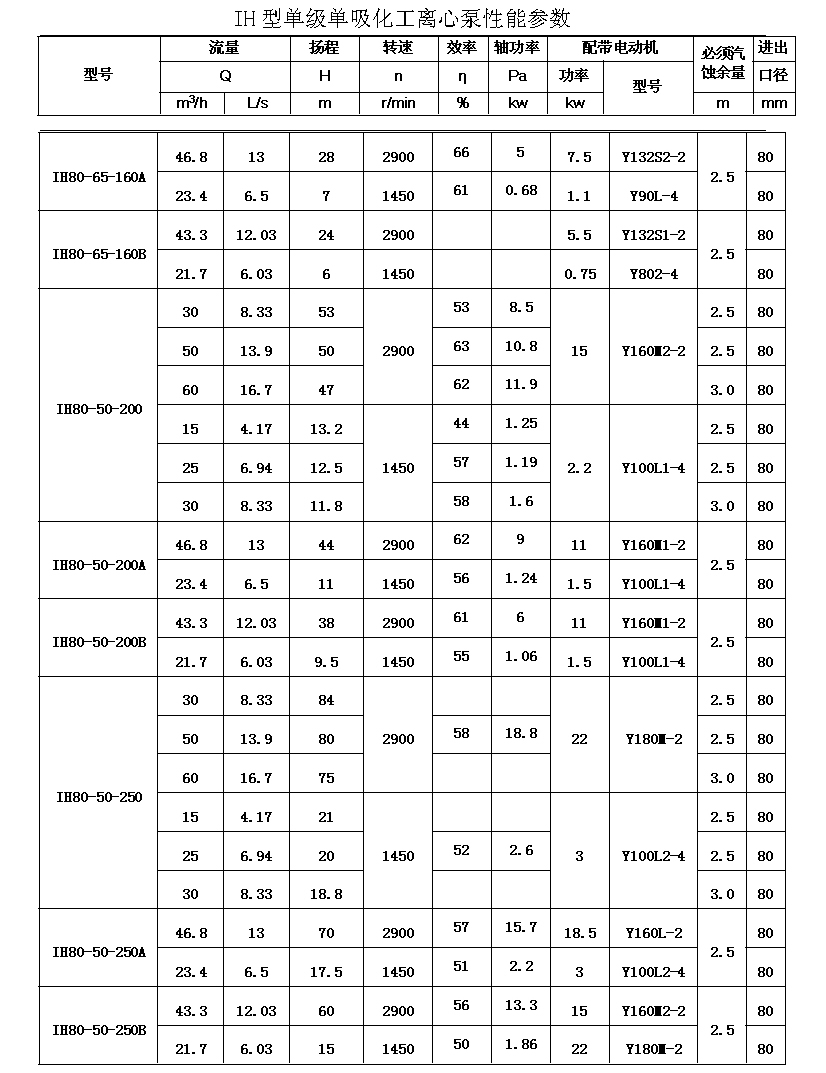

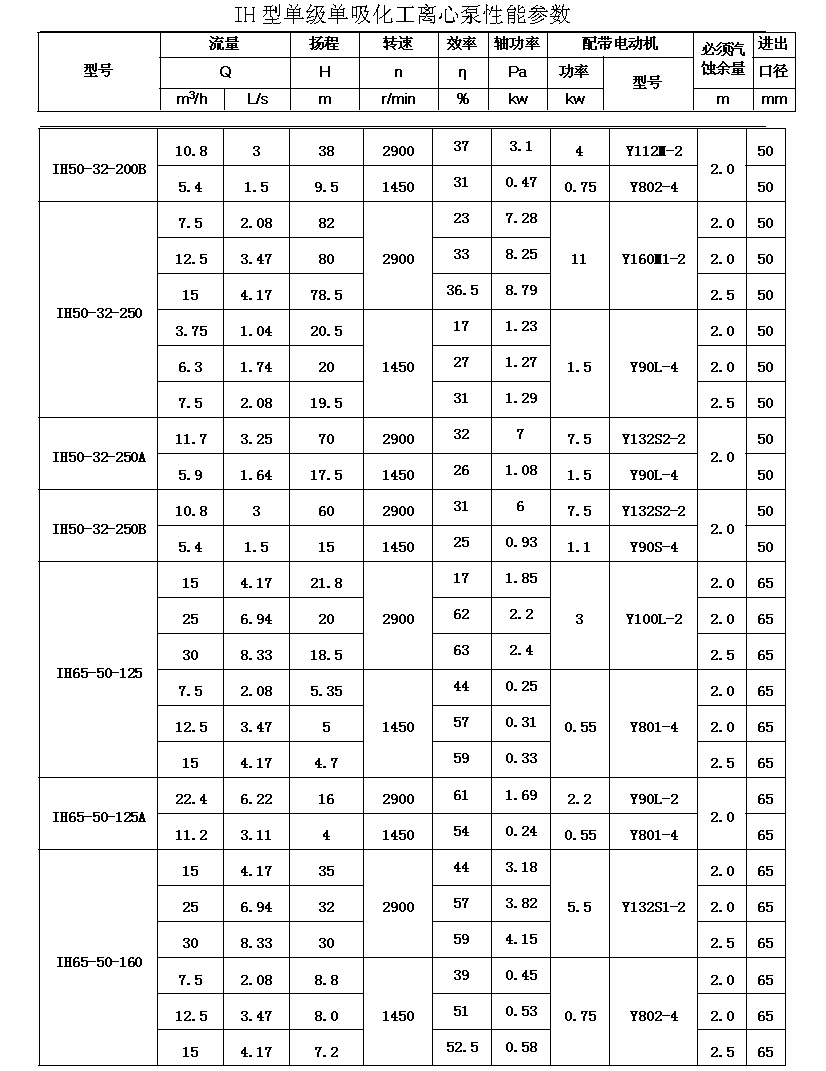

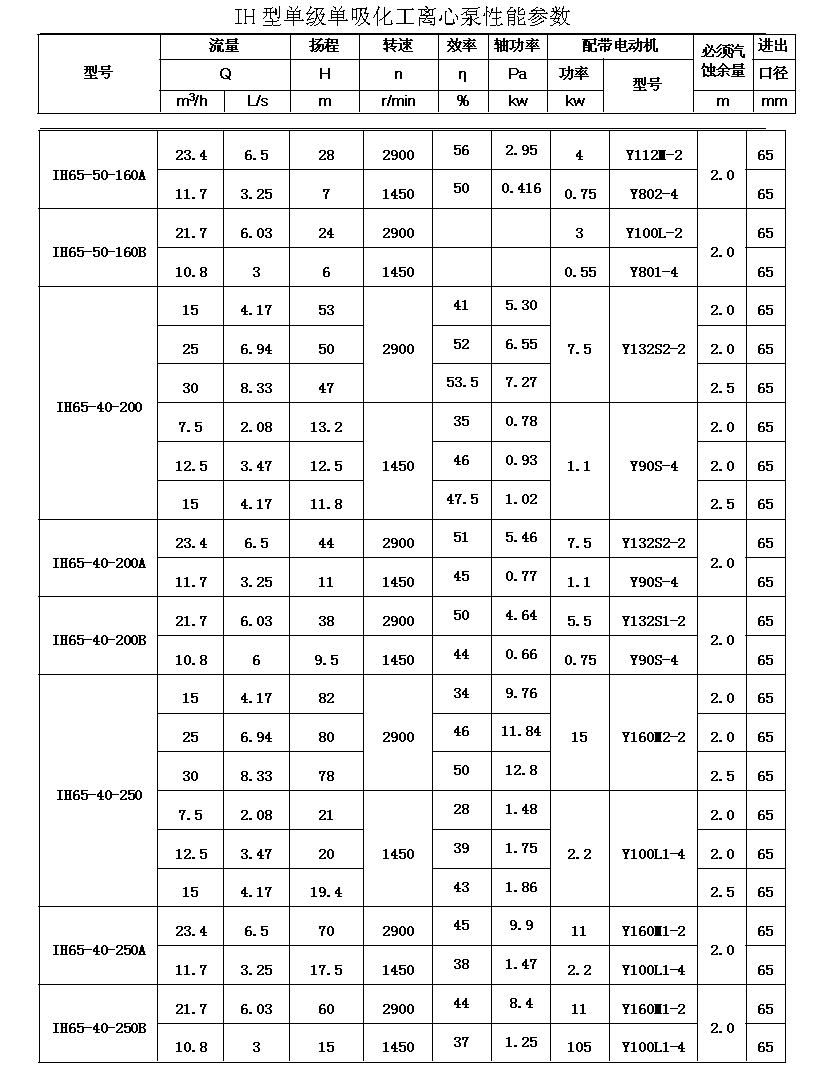

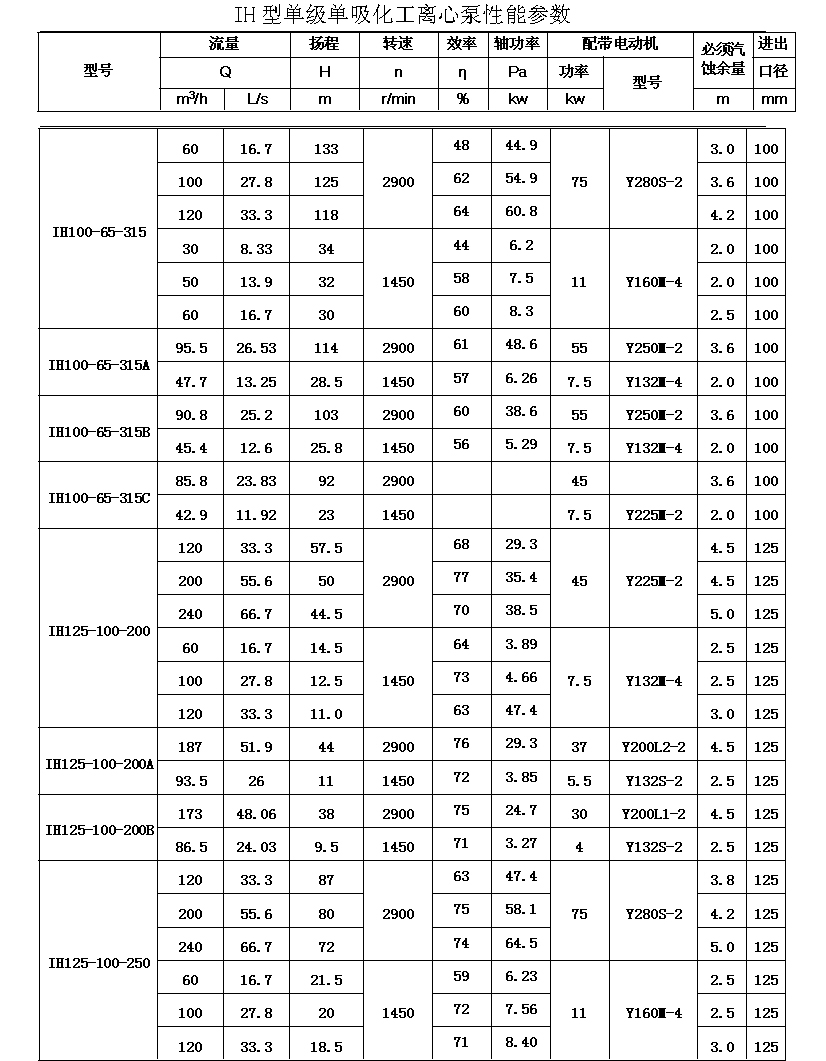

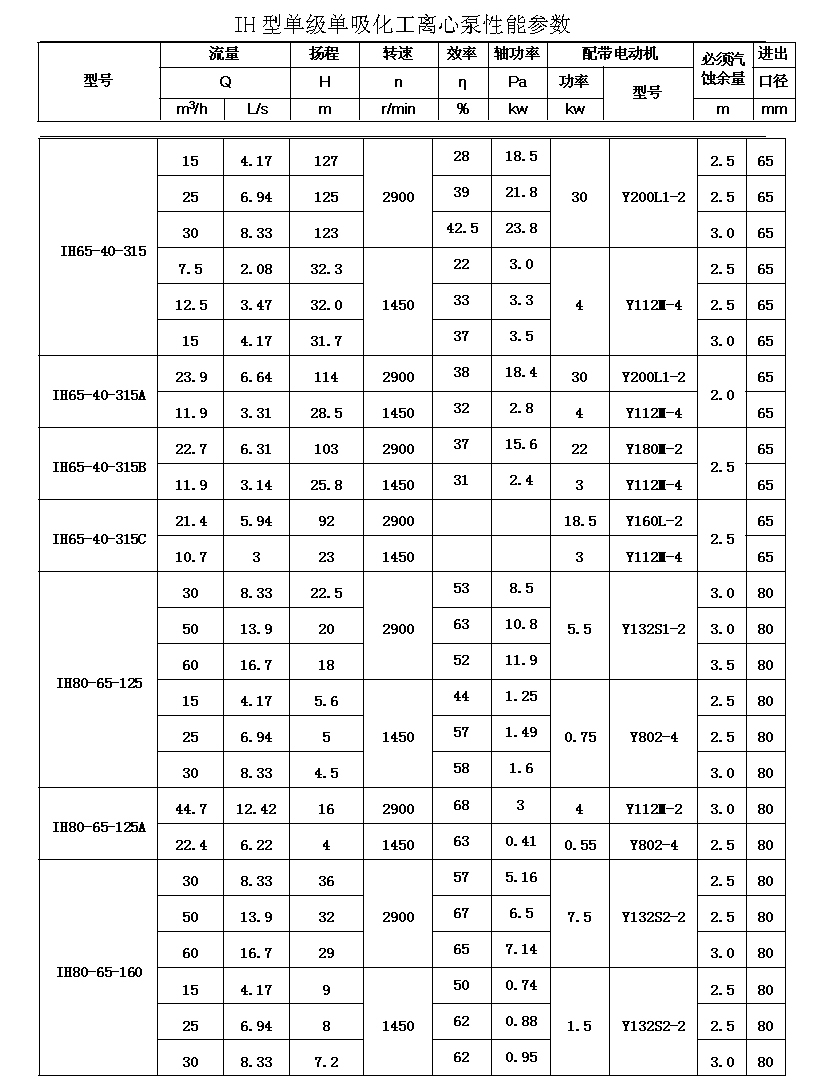

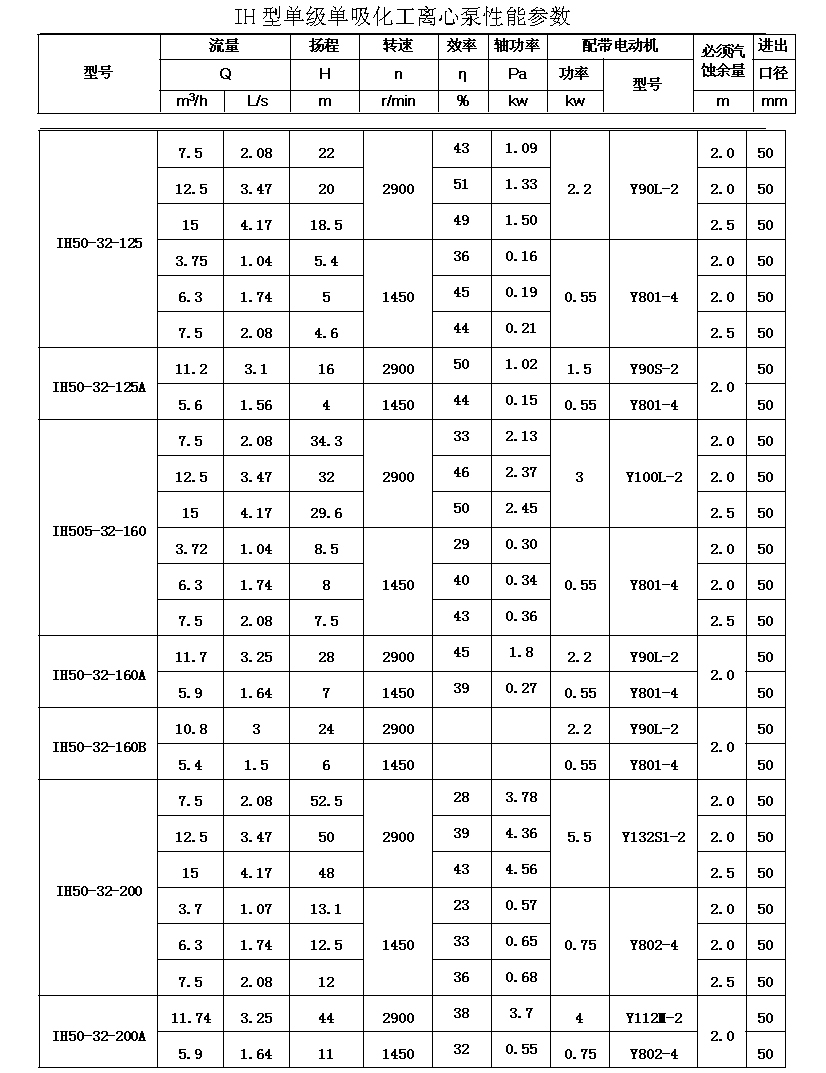

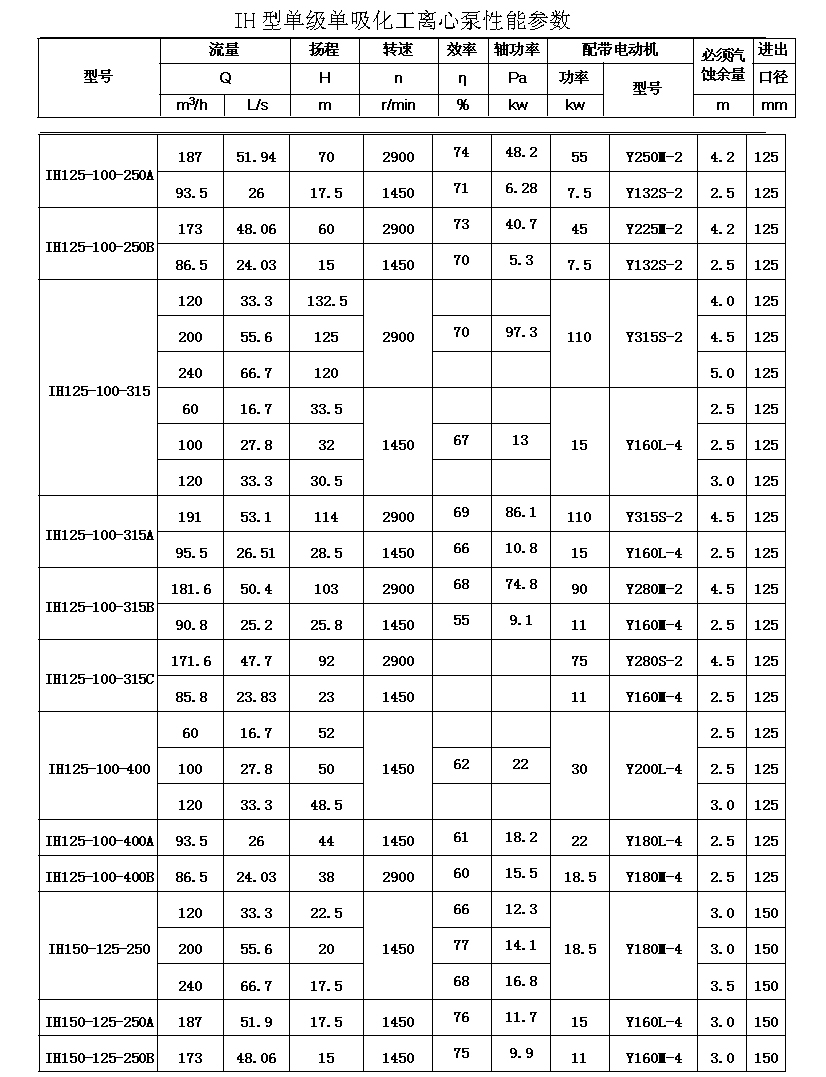

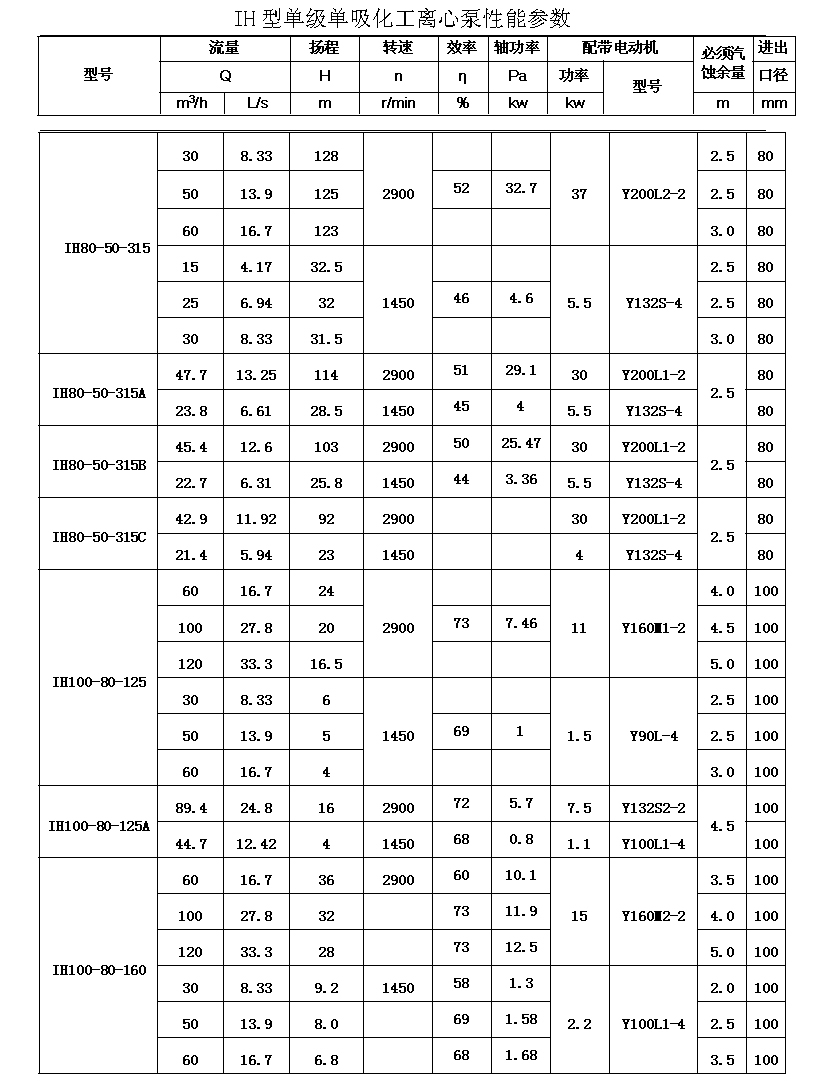

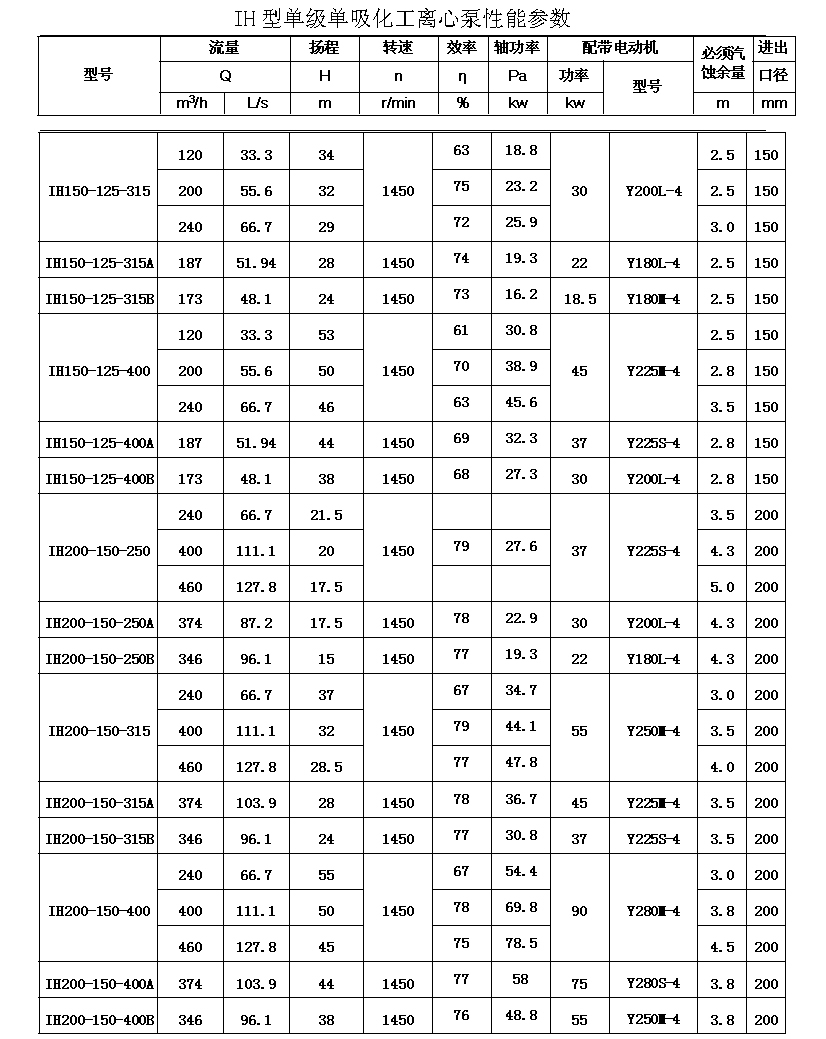

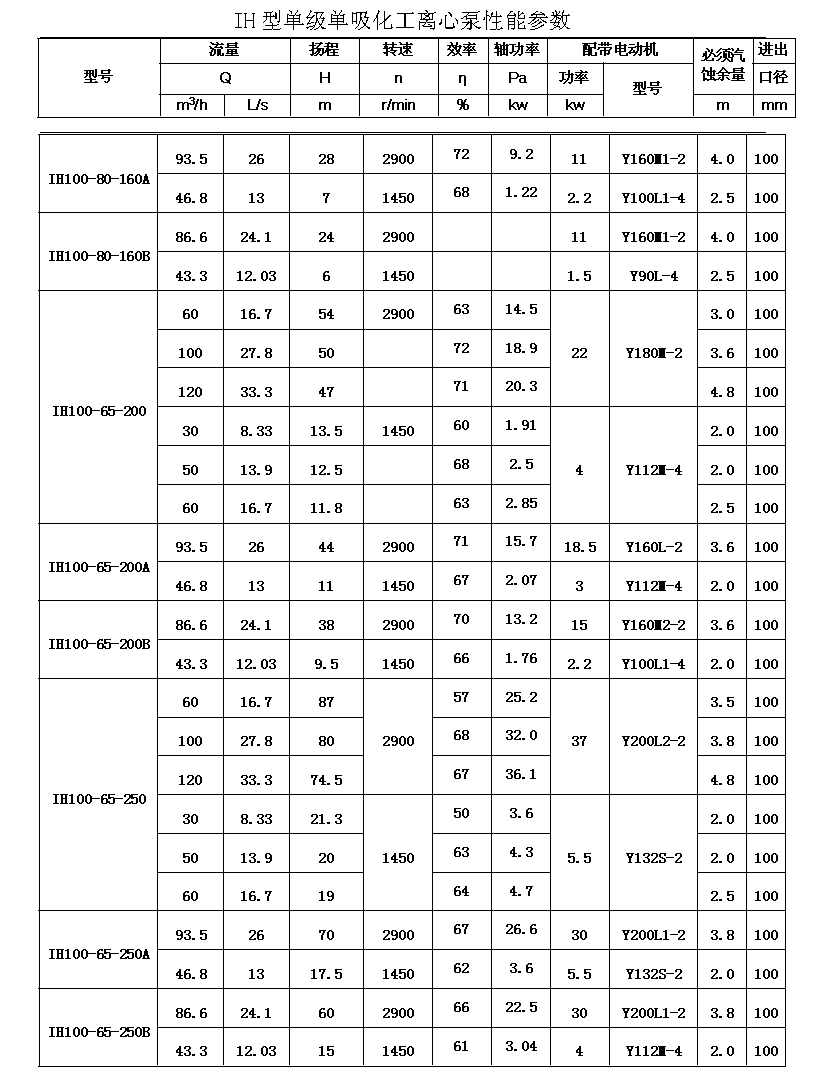

七、性能参数
