QW.WQ无堵塞潜水排污泵

作者：发布时间：2019-04-08 浏览次数：3046

一、产品概述：
WQ型无堵塞潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。

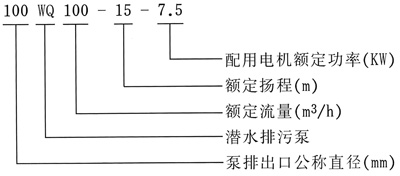

二、型号意义：

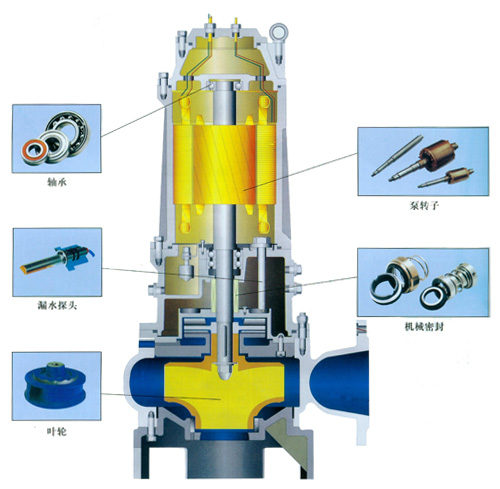

三、结构图：

四、技术特性：

1、介质温度不超过60oC，重度为1.0～1.3kg/dm3,PH值在5～9范围内。

2、无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。

3、一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围使用，应在订货时另行注明，以便厂家制造。

4、在运行过程泵电机电流不得超过电机的额定电流。

五、结构特点：

1、功率在30KW以上水泵，按线腔内设有漏水检测探头，当不慎造成接线腔进水时，探头发出信号，控制系统对泵实施保护。

2、定子采用F级绝缘（145度）。电机定子设计成细而长的形体，内装热过载保护器。

3、功率在18.5KW以上时，各泵均装有自动冷却系统，由叶轮排出的液体有一小部分流入定子室外围进行冷却，能保证水泵在***低水位工作时电机的正常冷却。

4、电机腔下端装有漏水检测器，当电机侧机械密封失效或其它原因造成进水后，控头发生信号，控制系统对泵实施保护。

5、特别设计的两个单端面密封，保证水泵运行可靠安全。

6、油隔离室设有油水探头，当水泵侧机械密封失效，水渗入油室时，探头发出信号，由控制系统显示，告知管理人员及时处理，同时，控制系统严密监视其渗漏状况。

7、叶轮独特设计，具有很大的流道，能够通过大的物料及纤维垃圾，减少堵塞、缠绕故障。

8、泵叶轮与泵体之间装有可更换的耐磨圈，以保证以***佳效率运行。

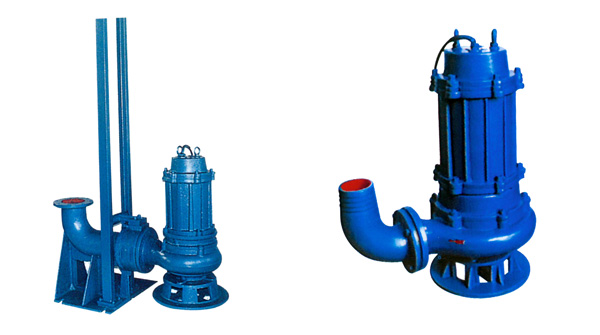

六、安装拆卸：

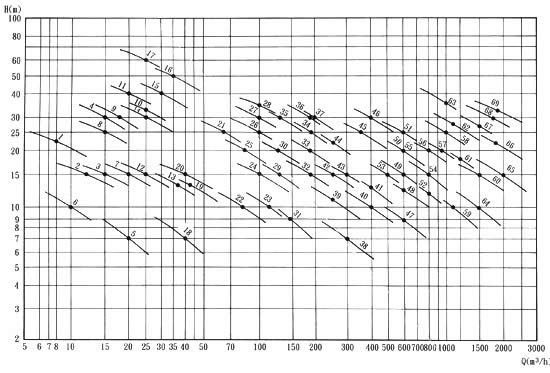

七、性能参数

型号	口径(mm)	流量(m3/h)	扬程(m)	转速(r/min)	功率(KW)	效率(%)	重量(Kg)	水泵电器控制柜	自动耦合器	扬程使用范围
25WQ8-22-1.1	25	8	22	2825	1.1	38.1	42	QZD-l.1	/	10-22
32WQ12-15-1.1	32	12	15	2825	1.1	40	42	QZD-1.1	/	8-15
40WQ15-15-1.5	40	15	15	2840	1.5	45.1	52	QZD-1.5	GAK-50	6-15
40WQ15-30-2.2	40	15	30	2840	2.2	48	55	QZD-2.2	GAK-50	15-30
50WQ20-7-0.75	50	20	7	1450	0.75	54	50	QZD-0.75	GAK-50	3-7
50WQ10-10-0.75	50	10	10	1450	0.75	56	50	QZD-0.75	GAK-50	4-10
50WQ20-15-1.5	50	20	15	2840	1.5	55	55	QZD-1.5	GAK-50	6-15
50WQ15-25-2.2	50	15	25	2840	2.2	56	60	QZD-2.2	GAK-50	10-25
50WQ18-30-3	50	18	30	2880	3	58	70	QZD-3	GAK-50	15-30
50WQ25-32-5.5	50	25	32	2900	5.5	53	100	QZD-5.5	GAK-50	17-32
50WQ20-40-7.5	50	20	40	2900	7.5	55	110	QZE^7.5	GAK-50	20-40
65WQ25-15-2.2	65	25	15	2840	2.2	52	60	QZD-2.2	GAK-65	6-15
65WQ37-13-3	65	37	13	2880	3	55	70	QZD-3	GAK-65	6-13
65WQ25-30-4	65	25	30	2890	4	58	85	QZD-4	GAK-65	15-30
65TOO-40-7.5	65	30	40	2900	7.5	56	110	QZD-7.5	GAK-65	20-40
65WQ35-50-11	65	35	50	2930	11	60	200	JJ1-11	GAK-65	35-50
65WQ35-60-15	65	35	60	2930	15	63	230	JJ1-15	GAK-65	40-60
80WQ40-7-2.2	80	40	7	1420	2.2	52	75	QZD-2.2	GAK-80	3-7
80WQ43-13-3	80	43	13	2880	3	50	85	QZD-3	GAK-80	5-13
80WQ40-15-4	80	40	15	2890	4	57	90	QZD-4	GAK-80	6-15
80WQ65-25-7.5	80	65	25	2900	7.5	56	135	QZD-7.5	GAK-80	12-25
100WQ80-10-4	100	80	10	1440	4	62	130	QZD-4	GAK-100	4-10
100WQ110-10-5.5	100	110	10	1440	5.5	66	155	QZD-5.5	GAK-100	5-10
100WQ100-15-7.5	100	100	15	1440	7.5	67	170	QZD-7.5	GAK-100	8-15
100WQ85-20-7.5	100	85	20	1440	7.5	68	170	QZD-7.5	GAK-100	10-20
100WQ100-25-11	100	100	25	1460	11	65	270	JJ1-11	GAK-100	10-25
100WQ100-30-15	100	100	30	1460	15	66	300	JJ1-15	GAK-100	12-30
100WQ100-35-18.5	100	100	35	1470	18.5	65	380	JJ1-18.5	GAK-100	15-35
125WQ130-15-11	125	130	15	1460	11	62	380	JJ1-11	GAK-125	7-15
125WQ130-20-15	125	130	20	1460	15	63	300	JJ1-15	GAK-125	10-20
150WQ145-9-7.5	150	145	9	1440	7.5	63	180	QZD-7.5	GAK-150	4-9
150WQ180-15-15	150	180	15	1470	15	65	280	JJ1-15	GAK-150	5-15
150WQ180-20-18.5	150	180	20	1470	18.5	75	400	JJ1-18.5	GAK-150	8-20
150WQ180-25-22	150	180	25	1470	22	76	430	JJ1-22	GAK-150	12-25
150WQ130-30-22	150	180	30	1470	22	75	450	JJ1-22	GAK-150	15-30
150WQ180-30-30	150	180	30	1470	30	73	500	JJ1-30	GAK-150	15-30
150WQ200-30-37	150	200	30	1480	37	70	600	JJ1-37	GAK-150	15-30

型号	口径(mm)	流量(m3/h)	扬程(m)	转速(r/min)	功率(KW)	效率(%)	重量(Kg)	水泵电器控制柜	自动耦合器	扬程使用范围
200WQ300-7-11	200	300	7	970	11	73	450	JJ1-11	GAK-200	15-30
200WQ250-11-15	200	250	11	970	15	74	400	JJ1-15	GAK-200	4-11
200WQ400-10-22	200	400	10	1470	22	76	450	JJ1-22	GAK-200	5-10
200WQ400-13-30	200	400	13	1470	30	73	650	JJ1-30	GAK-250	6-13
200WQ250-15-18.5	200	250	15	1470	18.5	72	500	JJ1-18.5	GAK-250	7-15
200WQ300-15-22	200	350	15	1470	22	73	550	JJ1-22	GAK-250	8-15
200WQ250-22-30	200	250	22	1470	30	71	800	JJ1-30	GAK-250	12-22
200WQ350-25-37	200	350	25	1480	37	75	850	JJ1-37	GAK-250	10-25
200WQ400-30-55	200	400	30	1480	55	70	1000	JJ1-45	GAK-250	13-30
250WQ600-9-30	250	600	9	980	30	74	850	JJ1-30	GAK-250	3-9
250WQ600-12-37	250	600	12	1480	37	78	850	JJ1-37	GAK-250	5-12
250WQ600-15-45	250	600	15	1480	45	75	950	JJ1-45	GAK-250	6-15
250WQ600-20-55	250	600	20	1480	55	73	1300	JJ1-55	GAK-250	8-20
250WQ600-25-75	250	600	25	1480	75	73	1500	JJ1-75	GAK-250	12-25
300WQ800-12-45	300	800	12	1480	45	76	1500	JJ1-45	GAK-300	5-12
300WQ500-15-45	300	500	15	980	45	70	1500	JJ1-45	GAK-300	7-15
300WQ800-15-55	300	800	15	980	55	73	1550	JJ1-55	GAK-300	8-15
300WQ600-20-55	300	600	20	980	55	75	1550	JJ1-55	GAK-300	10-20
300WQ800-20-75	300	800	20	980	75	78	1600	JJ1-75	GAK-300	12-20
300WQ950-20-90	300	950	20	980	90	80	1700	JJ1-90	GAK-300	11-20
300WQ1000-25-110	300	1000	25	980	110	82	2000	JJ1-110	GAK-300	12-25
300WQ1100-10-55	350	1100	10	980	55	84.5	1380	JJ1-55	GAK-350	4-10
350WQ1500-15-90	350	1500	15	980	90	82.5	2000	JJ1-90	GAK-350	6-15
350WQ1200-18-90	350	1200	18	980	90	83.1	2000	JJ1-90	GAK-350	8-18
350WQ1100-28-132	350	1100	28	740	132	83.2	2520	JJ1-132	GAK-350	15-25
350WQ1000-36-160	350	1000	36	740	160	78.5	2880	JJ1-160	GAK-350	20-36
400WQ1500-10-75	400	1500	10	980	75	82.1	1750	JJ1-75	GAK-400	3-10
400WQ2000-15-132	400	2000	15	740	132	85.5	2520	JJ1-132	GAK-400	6-15
400WQ1700-22-160	400	1700	22	740	160	82.1	2880	JJ1-160	GAK-400	10-22
400WQ1500-26-160	400	1500	26	740	160	83.5	2880	JJ1-160	GAK-400	12-26
400WQ1700-30-200	400	1700	30	740	200	83.5	3850	JJ1-200	GAK-400	15-30
400WQ1800-32-250	400	1800	32	740	250	82.1	4690	JJ1-200	GAK-400	17-32
400WQ1760-7.5-55	400	1760	7.5	580	55	82.3	2000	JJ1-55	GAK-400	4-7.5
500WQ2500-10-110	500	2500	10	740	110	82	2100	JJ1-110	GAK-500
500WQ2600-15-160	500	2600	15	740	160	83	2280	JJ1-160	GAK-500
500WQ2400-22-220	500	2400	22	740	220	84	2350	JJ1-220	GAK-500
500WQ2600-24-250	500	2600	24	740	250	82	2650	JJ1-250	GAK-500
