一、产品概述

XJR系列电机软起动柜是我公司自主研发的新产品，是国内***不需要旁路接触器的软起动柜产品，系列产品摆脱外置旁路接线带来的许多成本，是软起动应用向经济性、实用性、便     利性的新突破，是软起动应用走向普及的典范。
XJR系列产品适用于三相交流异步机（鼠笼式电机）的起动控制和保护，产品规格有22kW~800 kW，可满足三相380V电动机的频繁起动，适应海拔高度达到2200米的地区。

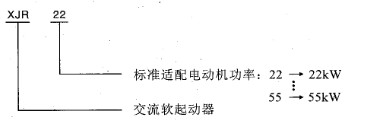

二、型号意义

三、结构图

四、技术特性

1、保护功能强大：具有过载、过压、欠压、过流、短路、对地、过热、进出线缺相等多项保护功能。

2、使用寿命长，维护成本低：不用旁路接触器，从起动、运转到停车全过程由晶闸管近似***的无触点控制技术来实现，起动柜使用寿命大大延长，维护成本大大下降。

3、适用范围广：主电路无机械开关，所以工作过程中无触点、无电弧、无明火、可适应烟、尘等恶劣环境。

4、操作简单，新老电工都易上手：起动时间、起动电压、起动电流的调节只需要在电位器上用“起子”旋转调节即可，操作简明直观，避免了数据设置和代码管理的复杂适应过程，不管新老电工都能应用自如。

5、体积小、重量轻：产品体积小、重量只有自藕减压起动箱的三分之一左右，特别方便对老设备的改造；部分产品可直接挂在墙壁上就可使用。

6、质量可靠：采用领先的智能控制技术和严酷的出厂实验，产品使用可靠度***。

7、节能降耗：贵州客户实验，碎石加工厂由自藕式起动柜改为使用7台XJR电机软起动控制柜（在线式节能型）后，每月节约电费3000元以上。注：7台控制柜功率大小不同。节能王：一年内节约的电费足以抵消起动柜购买价。

8、随时起动，不受***：本起动柜根据需要随时起动，不受冷却***。例：自藕式起动柜每小时起动次数不能超过2次。

五、结构特点

六、安装拆卸

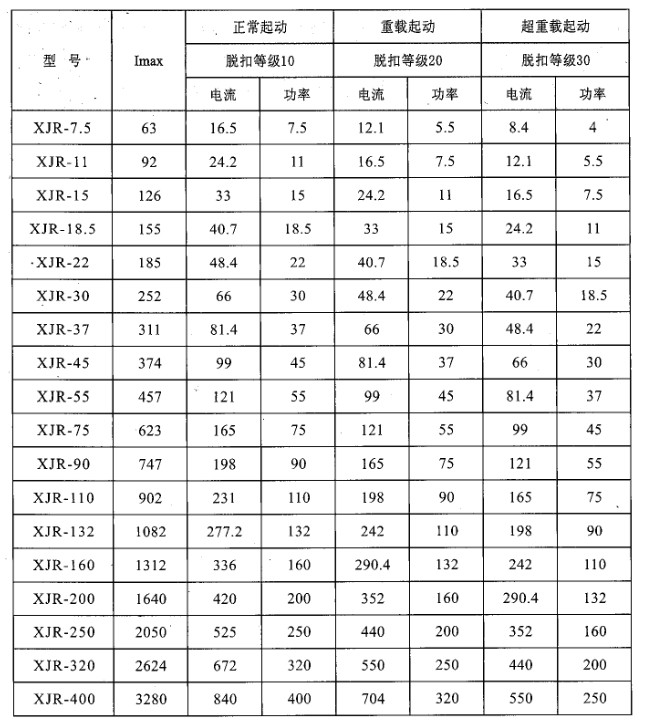

七、性能参数
