YHJL型立式浆泵

作者: 发布时间:2019-04-08 浏览次数:2187

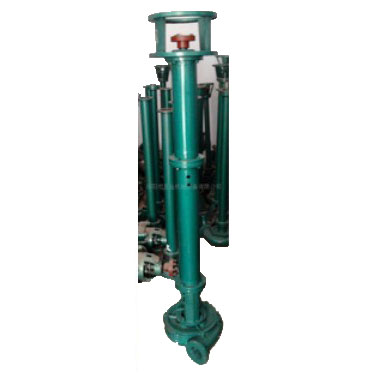

YHJL型立式浆泵

一、产品概述

 YHJL型浆泵是我厂根据用户实际使用情况经过多次改进而定型的立式浆泵,产品具有寿命长、结构简单、安全可靠、价格低廉等优点,广泛应用于建材、造纸、纺织及矿山输送糊状矿浆、浓稠液体和河道清淤工程,尤其是混凝土搅拌站配合砂石分离机回收浆水、刷洗搅拌车辆的***佳设备。

二、型号意义

 YHJL60/25×1.5
 YH—银河厂家标志
 J—浆泵
 L—立式
 60/25—流量/扬程
  ×1.5—液下深度1.5米(液下深度可根据用户实际情况而改变)

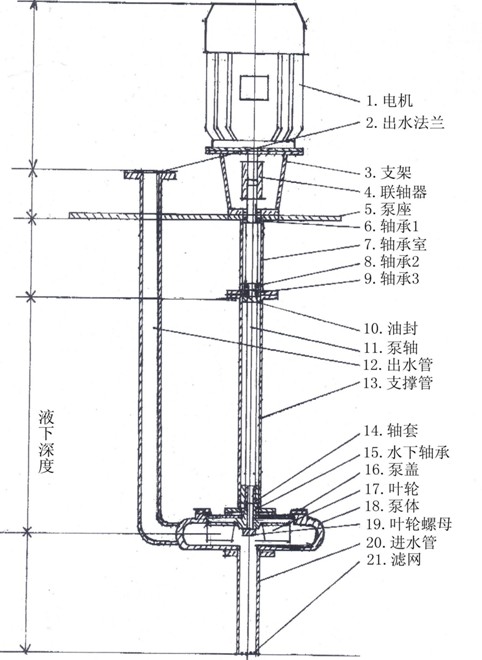

三、结构图



四、技术特性



五、结构特点

(1)加大了泵轴及轴承的承载能力;过流部分承磨件采用了耐磨铸件,使用寿命较长。
(2)以结构简单、维修方便为主,该泵的过流部分由原来的四部分变为三部分,由泵体、叶轮和护板组成。
(3)全部取消了轴向密封,结束了因骨架油封损坏引起的再修现象。
(4)彻底解决因浆液沉淀造成烧电机现象。

六、安装拆卸

(1)拆卸和组装按总装配图进行。
(2)泵要垂直安装并固定牢靠,出水管道不能依靠泵体固定,管道要有自己独立的支撑系统。
(3)应掌握运转周期,定期加注黄油、更换备件和轴承以防事故。
(4)进浆量过少或砂石颗粒过大,不宜运行,以免引起震动和料浆沉淀。
(5)长时间停泵时应用清水冲洗以防浆液沉淀堵塞,再次启动前要手动盘活联轴器5—10分钟。绝对禁止强行启动电机。
(6)YHJL泵转向自电机方向看为顺时针方向。
(7)该泵与电机配套前应接线起动电机,看清电机转向与泵转向要求相同时即可安装,严禁水泵倒转。
(8)泵联器与电联器之间要保留2-3mm间隙。
(9)浆泵在露天工作时,电机须就近装有电路熔断器及开关,防止叶轮杂物卡死时烧坏电机;并加装防护罩以防雨水等侵入。
(10)泵在启动前,泵体应完全侵入流动的液体中后,方能启动电机。

七、性能参数


型  号

流量Q

(米3/时)

扬程H(米)

转速N

(转/分)

配 套 电 机

口  径

YHJL40/12

40

12

1450

Y90L-4  1.5KW

2.5寸

YHJL40/25

40

25

1450

Y100L2-4  3KW

2.5寸

YHJL60/14

60

14

1450

Y100L2-4  3KW

3寸

YHJL60/25

60

25

1450

Y132M-4  7.5KW

3寸

YHJL100/16

100

16

1450

Y132s-4  5.5KW

4寸

YHJL100/25

100

25

1450

Y160M-4  11KW

4寸

YHJL250/18

250

18

1450

Y180L-4  22KW

6寸
