一、产品概述

ZGB、ZGBP系列渣浆泵是在吸收引进技术的基础上，综合国内外渣浆泵的优点，采用先进的设计理论，自行开发设计的新型产品。该系列渣浆泵均为悬臂、卧式、单级、单吸离心式渣浆泵。具有效率高、维修方便、运行费用低、寿命长、结构合理、可靠性高等显著优点。适用于输送磨蚀性和腐蚀性渣浆。广泛用于冶金、矿山、电力、化工、建材、煤炭等部门，特别是电厂灰渣的输送，是一种输送渣浆的理想用泵。

二、型号意义

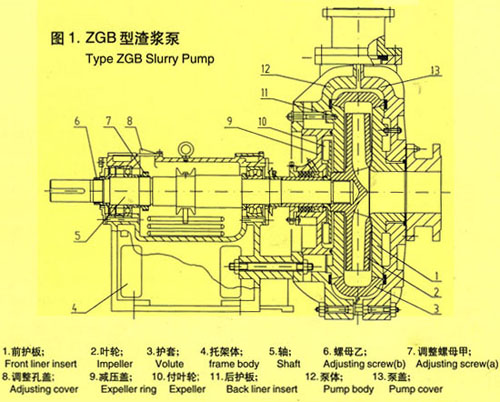

三、结构图

四、技术特性

流道宽畅，抗堵塞性能好，汽蚀性能好；
过流部件采用特殊材质，耐磨耐腐蚀性能好；
采用现代CAD设计方法，水力性能强、效率高和磨损率低；
经特殊处理，用于海水除灰及海水和盐雾电化学腐蚀工况；
采用付叶轮加填料组合式密封和机械密封，确保渣浆泵无泄漏；
可靠性设计，保证了整机平均无故障工作时间（MTBF）大幅度提高；
在允许的压力范围内可以多级串联使用，其允许***大工作压力为3.6MPa；
采用稀油润松公制轴承，合理设置润滑与冷却系统，保证轴承在低温状态下运行。

五、结构特点

1、泵头部分
ZGB系列渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压力采用灰铸铁或墨铸铁铸造。该系列泵均为垂直中开式，泵体有止口与托架用螺栓联接。泵的吐出口方向可按45度间隔八个角度旋转安装。叶轮前后盖板设有背叶片以减少泄漏及提高泵的使用寿命。该系列泵进口为水平方向，从传动方向看泵为顺时针方向旋转。起动及使用时严禁电机反方向旋转，否则，将叶轮脱落造成事故。
2、轴封部分
轴封有两种形式：填料密封及叶轮加填料组合式密封。
（1）填料密封：填料密封结构简单，维修方便，但需加轴封长。
（2）付叶分界线加填料组合式密封：付叶轮加填料组合式密封是我厂采用可靠性设计方法设计的高性能密封、它使轴封的泄漏减少到了***小。针对某些不允许的稀释、不允许加轴封水的特殊工况也能正常工作。付叶轮、减压盖、轴套均采用耐磨材料制造，维修少、寿命长、使整机平均无故障工作时间（MTBF）大大提高。
3、传动部分
ZGB系列渣浆泵均采用同一系列的传动部分，包括托架和轴承组件。泵轴直径大，刚性好，悬臂短，在恶劣的情况下，不会弯曲和振动。本系列产品的托架均采用稀油润滑，轴承直接安装于水平中开的托架内，拆捡、调整方便，并设有水冷系统，改善了轴承的工作条件，使轴承运行在较低的温度下，大大提高了轴承寿命。

六、安装拆卸

七、性能参数

型号	吐出口径（mm）	转速（r/m）	清水性能				轴功率 Pa （KW）	叶轮直径（mm）
型号	吐出口径（mm）	转速（r/m）	流量Q (L/S)	扬程H （m）	效率η （%）	汽蚀余量（m）	轴功率 Pa （KW）	叶轮直径（mm）
65ZGB	65	1480	15.8-31.7	58.0-61.0	48.0-54.0	3.0-5.5	19.7-33.4	390
65ZGB	65	980	10.5-21.0	25.4-26.7	48.0-54.0	3.0-5.5	5.73-9.69	390
80ZGB	80	1480	28.3-56.7	87.5-91.6	45.3-64.2	2.7-5.2	56.0-75.7	490
		980	18.8-37.5	38.1-40.2	45.3-64.2	2.7-5.2	16.3-22.0	490
		1480	25.7-51.5	72.2-75.5	45.3-64.2	2.7-5.2	42.0-56.7	445
		980	17.1-34.1	31.7-33.1	45.3-64.2	2.7-5.2	12.2-16.5	445
		1480	23.1-46.2	58.3-61.0	45.3-64.2	2.7-5.2	30.5-41.1	400
		980	15.3-30.6	25.6-26.7	45.3-64.2	2.7-5.2	8.8-12.0	400
100ZGB	100	1480	58.3-116.7	85.1-91.8	57.4-77.9	2.6-6.0	91.4-124.9	500
		980	38.8-77.3	37.3-40.3	57.4-77.9	2.6-6.0	26.6-36.3	500
		1480	52.5-105.0	68.9-74.4	57.4-77.9	2.6-6.0	66.7-91.0	450
		980	34.8-69.5	30.2-32.6	57.4-77.9	2.6-6.0	19.4-26.4	450
		1480	46.7-93.4	54.5-58.8	57.4-77.9	2.6-6.0	46.9-64.0	400
		980	30.9-61.8	23.9-25.8	57.4-77.9	2.6-6.0	13.6-18.6	400
150ZGB	150	980	100.0-200.0	85.2-90.0	50.5-73.7	2.7-3.8	174.4-226.6	740
		740	75.6-151.2	48.6-51.3	50.5-73.7	2.7-3.8	75.3-97.7	740
		980	91.2-182.4	73.0-77.1	50.5-73.7	2.7-3.8	135.6-177.1	685
		740	70.2-140.0	41.6-44.0	50.5-73.7	2.7-3.8	59.9-77.7	685
		980	84.6-169.2	61.8-65.2	50.5-73.7	2.7-3.8	107.0-139.0	630
		740	64.8-129.6	35.2-37.2	50.5-73.7	2.7-3.8	46.7-60.7	630
200ZGB（p）	200	980	150.0-300.0	89.0-94.2	63.2-76.3	2.7-6.7	219.1-342.9	740
		740	113.3-226.5	50.7-53.7	63.2-76.3	2.7-6.7	94.3-147.5	740
		980	141.9-283.8	79.6-84.3	63.2-76.3	2.7-6.7	185.8-290.2	700
		740	107.1-214.3	45.4-48.1	63.2-76.3	2.7-6.7	80.0-125.0	700
		980	129.7-259.5	66.6-70.5	63.2-76.3	2.7-6.7	141.8-222.0	640
								640
