ISG型立式管道泵

作者：发布时间：2019-04-08 浏览次数：2611

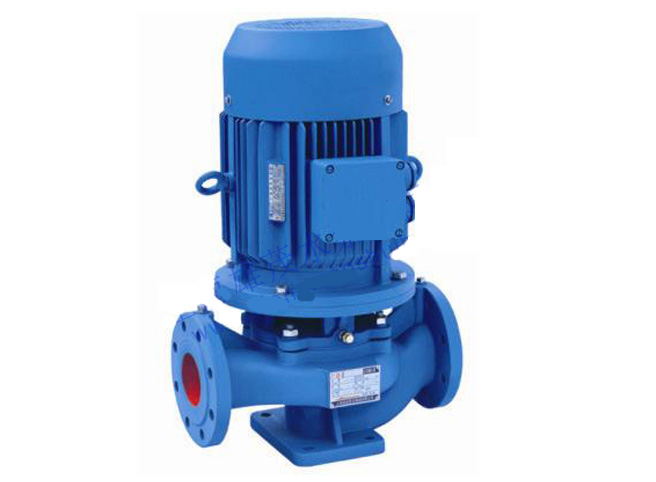

一、产品概述

ISG型单级立式管道泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式泵、增压泵、热水泵、循环泵、增压泵等，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水泵、高温泵、腐蚀性化工泵、油泵。ISG型单级立式管道泵具有高效节能、噪音低、性能可靠等优点。符合***新国家机械部JB/T53058-93的标准要求，按国际ISO2858标准设计制造。

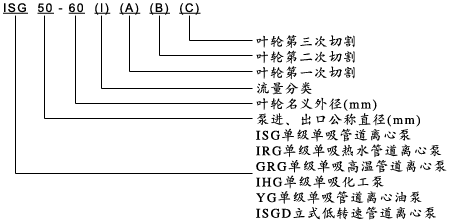

二、型号意义

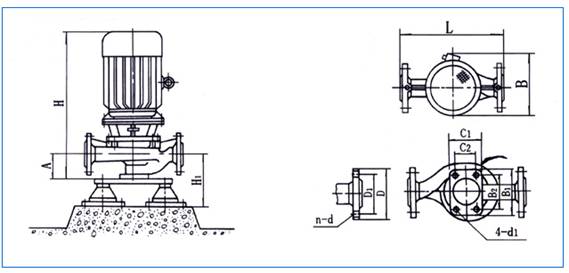

三、结构图

四、技术特性

1、ISG型单级立式管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、ISG型单级立式管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、ISG型单级立式管道泵可根据管路布置的要求采用泵的竖式和横式安装。

五、结构特点

泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装在管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。叶轮直接安装在电机的加长轴上，轴向尺寸短、泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。安装检修方便面，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。可根据管路布置的要求采用泵的竖式和横式安装。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格

六、安装拆卸

七、性能参数

型号	流量Q		扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）	重量（kg）
型号	(m3/h)	(L/S)	扬程(m)	效率（%）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）	重量（kg）
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-1254	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2	27
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2	38
32-160(I)	6.3	1.75	32	40	2900	2.2	2	47
32-200	4.5	12.5	50	32	2900	3	2	55
32-200(I)	6.3	1.75	50	33	2900	4	2	43
32-200A	4	1.11	44	40	2900	2.2	2	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(I)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(I)	12.5	347	20	58	2900	1.5	2.3	38
40-125(I)A	11	3.05	16	57	2900	1.1	2.3	33
40-160(I)	12.5	3.47	32	52	2900	3	2.3	56
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3	47
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3	43
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3	85
40-200(I)A	11.7	3.25	44	45	2900	4	2.3	75
40-200(I)B	10.6	2.94	36	44	2900	3	2.3	63
40-250(I)	12.5	3.47	80	38	2900	11	2.3	145
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3	95
40-250(I)B	10.8	3	60	37	2900	5.5	2.3	94
40-250(I)C	10	2.78	52	36	2900	5.5	2.3	88
50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
50-100A	11	3.05	10	60	2900	0.75	2.3	35
50-125	12.5	3.47	20	58	2900	1.5	2.3	43
50-125A	11	3.05	16	57	2900	1.1	2.3	38
50-160	12.5	3.47	32	52	2900	3	2.3	59
50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
50-200	12.5	3.47	50	46	2900	5.5	2.3	101
50-200A	11.7	3.25	44	45	2900	4	2.3	80
50-200B	10.6	2.94	36	44	2900	3	2.3	68
50-250	12.5	3.47	80	38	2900	11	2.3	160
50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
50-250B	10.8	3	60	37	2900	5.5	2.3	114
50-250C	10	2.78	52	36	2900	5.5	2.3	108
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5	41
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5	36
50-125(I)	25	6.94	20	68	2900	3	2.5	56
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5	48
50-160(I)	25	6.94	32	63	2900	4	2.5	72
50-160(I)A	23.4	6.5	28	62	2900	3	2.5	71
50-160(I)B	21.6	6	24	58	2900	2.2	2.5	59
50-200(I)	25	6.94	50	58	2900	7.5	2.5	108
50-200(I)A	23.5	6.53	44	57	2900	5.5	2.5	107
50-200(I)B	21.8	6.06	38	55	2900	4	2.5	100
50-250(I)	25	6.94	80	50	2900	15	2.5	175
50-250（）	23.4	6.5	70	50	2900	11	2.5	165
50-250）B	21.6	6	60	49	2900	7.5	2.5	165
50-315）	25	6.94	125	40	2900	30	2.5	310
50-315）A	23.7	6.58	113	40	2900	22	2.5	245
50-315）B	22.5	6.25	101	39	2900	18.5	2.5	215
50-315）C	20.6	5.72	85	38	2900	15	2.5	195
65-100	25	6.94	12.5	69	2900	1.5	2.5	46
65-100A	22.3	6.19	10	67	2900	1.1	2.5	41
65-125	25	6.94	20	68	2900	3	2.5	58
65-125A	22.3	6.19	16	66	2900	2.2	2.5	49
65-160	25	6.94	32	63	2900	4	2.5	75
65-160A	23.4	6.5	28	62	2900	3	2.5	75
65-160B	21.6	6	24	58	2900	2.2	2.5	63
65-200	25	6.94	50	58	2900	7.5	2.5	107
65-200A	23.5	6.53	44	57	2900	5.5	2.5	107
65-200B	21.8	6.06	38	55	2900	4	2.5	100
65-250	25	6.94	80	50	2900	15	2.5	180
65-250A	23.4	6.5	70	50	2900	11	2.5	170
65-250B	21.6	6	60	49	2900	7.5	2.5	170
65-315	25	6.94	125	40	2900	30	2.5	320
65-315A	23.7	6.58	113	40	2900	22	2.5	255
65-315B	22.5	6.25	101	39	2900	18.5	2.5	225
65-315C	20.6	5.72	85	38	2900	15	2.5	205
65-100）	50	13.9	12.5	73	2900	3	3	63
65-100）A	44.7	12.4	10	72	2900	2.2	3	53
65-125）	50	13.9	20	72.5	2900	5.5	3	99
65-125）A	45	12.5	16	71	2900	4	3	78
65-160）	50	13.9	32	71	2900	7.5	3	103
65-160）A	46.7	13	28	70	2900	5.5	3	103
65-160）B	43.3	12	24	69	2900	4	3	97
65-200）	50	13.9	50	67	2900	15	3	176
65-200）A	47	13.1	44	66	2900	11	3	166
65-200）B	43.5	12.1	38	65	2900	7.5	3	114
65-250）	50	13.9	80	59	2900	22	3	235
65-250）A	46.7	13	70	59	2900	18.5	3	205
65-250）B	43.3	12	60	58	2900	15	3	180
65-315）	50	13.9	125	54	2900	37	3	350
65-315）A	46.5	12.9	110	54	2900	30	3	335
65-315）B	44.5	12.4	100	53	2900	30	3	335
65-315）C	41	11.4	85	51	2900	22	3	270
80-100	50	13.9	12.5	73	2900	3	3	63
80-100A	44.7	12.5	10	72	2900	2.2	3	54
80-125	50	13.9	20	72.5	2900	5.5	, 3	99
80-125A	45	12.5	16	71	2900	4	3	79
80-160	50	13.9	32	71	2900	7.5	3	105
80-160A	46.7	13	28	70	2900	5.5	3	105
80-160B	43.3	12	24	69	2900	4	3	98
80-200	50	13.9	50	67	2900	15	3	175
80-200A	47	13.1	44	66	2900	11	3	165
80-200B	43.5	12.1	38	65	2900	7.5	3	115
80-250	50	13.9	80	59	2900	22	3	240
80-250A	46.7	13	70	59	2900	18.5	3	210
80-250B	43.3	12	60	58	2900	15	3	185
80-315	50	13.9	125	54	2900	37	3	355
80-315A	46.5	12.9	110	54	2900	30	3	340
80-315B	44.5	12.4	100	53	2900	30	3	340
80-315C	41	11.4	85	51	2900	22	3	275
80-350	50	13.9	150	66	2900	55	3	570
80-350A	44.5	12.4	142	65	2900	45	3	470
80-350B	41	11.4	135	63	2900	37	3	440
80-100）	100	27.8	12.5	76	2900	5.5	4.5	108
80-100A	89	24.7	10	74	2900	4	4.5	87
80-125）	100	27.8	20	76	2900	11	4.5	163
80-125A	89	24.7	16	74	2900	7.5	4.5	113
80-160）	100	27.8	32	76	2900	15	4.5	184
80-160A	93.5	26	28	74	2900	11	4.5	174
80-160）B	86.6	24.1	24	72	2900	7.5	4.5	174
80-200）	100	27.8	50	74	2900	22	4.5	251
80-200A	93.5	26	44	73	2900	18.5	4.5	220
80-200B	87	24.2	38	71	2900	15	4.5	198
80-250）	100	27.8	80	69	2900	37	4	330
80-250A	93.5	26	70	68	2900	30	4	315
80-250B	87	24.2	60	66	2900	22	4	315
80-315）	100	27.8	125	66	2900	75	4	675
80-315A	95	26.4	113	66	2900	55	4	535
80-315B	90	25	101	65	2900	45	4	420
80-315C	82	22.8	85	63	2900	37	4	36
100-100	100	27.8	12.5	76	2900	5.5	4.5	113
100-100A	89	47	10	74	2900	4	4.5	91
100-125	100	27.8	20	76	2900	11	4.5	169
100-125A	89	24.7	16	74	2900	7.5	4.5	118
100-160	100	27.8	32	76	2900	15	4.5	191
100-160A	93.5	26	28	74	2900	11	4.5	181
100-160B	86.6	24.1	24	72	2900	7.5	4.5	181
100-200	100	27.8	50	74	2900	22	4	245
100-200A	93.5	26	44	73	2900	18.5	4	215
100-200B	87	24.2	38	71	2900	15	4	193
100-250	100	27.8	80	69	2900	37	4	345
100-250A	93.5	26	70	68	2900	30	4	330
100-250B	87	24.2	60	66	2900	22	4	330
100-315	100	27.8	125	66	2900	75	4
100-315A	95	26.4	113	66	2900	55	4	549
100-315B	90	25	101	65	2900	45	4	439
100-315C	82	22.8	85	63	2900	37	4	385
100-100）	160	44.4	12.5	73	2900	11	4.5	115
100-125）	160	44.4	20	74	2900	15	4.5	168
100-125A	140	39	17	72	2900	11	4.5	168
100-160）	160	44.4	32	79	2900	22	5.6	210
100-160A	140	,39	28	76	2900	18.5	5	210
100-200）	160	44.4	50	79	2900	37	5.2	402
100-200）A	140	39	45	74	2900	30	4.5	395
100-200）B	100	27.8	40	72	2900	22	4.5	360
100-250）	160	44. 4	80	77	2900	55	4.8	560
100-250）A	140	39	72	72	2900	45	4.5	420
100-250）B	100	27.8	65	70	2900	37	4.5	400
100-350	100	27.8	153.6	57	2900	90	4	950
100-350A	87	24.2	142	75	2900	75	4	830
100-350B	82	22.8	135	75	2900	55	4	600
125-100	160	44.4	12.5	82	2900	11	4	180
125-100A	143	39.7	10	77	2900	7.5	4	125
125-125	160	44.4	20	80	2900	15	4	220
125-125A	143	39.7	16	77	2900	11	4	210
125-160	160	4.4	32	78	2900	22	4	265
125-160A	150	41.7	28	76	2900	18.5	4	230
125-160B	138	38.3	24	73	2900	15	4	215
125-200	160	44.4	50	77	2900	37	5.5	395
125-200A	150	41.7	44	76	2900	30	5.5	380
125-200B	138	38.3	37.5	75	2900	22	5.5	320
125-250	160	44.4	80	75	2900	55	5.5	580
125-250A	150	41.7	70	74	2900	45	5.5	490
125-250B	138	38.3	60	73	2900	37	5.5	430
125-315	160	44.7	125	70	2900	90	5.5	790
125-315A	150	41.7	110	70	2900	75	5.5	710
125-315B	143	39.7	100	69	2900	75	5.5	705
125-315C	134	37.2	88	67	2900	55	5.5	585
150-125	160	44.4	24	76	2900	11	4	210
150-125A	150	41.7	16	77	2900	7.5	4	130
150-160	160	44.4	32	75	2900	22	4	270
150-160A	150	41.7	28	76	2900	18.5	4	230
150-160B	140	39	24	73	2900	15	4	220
150-200	200	55.6	12.5	78	1450	15	3	265
150-200A	176	49.7	10	76	1450	11	3	244
150-200B	140	39	38	75	1450	22	4	275
150-250	200	55.6	20	79	1450	18.5	3	300
150-250A	184.4	51.2	17	78	1450	15	3	262
150-250B	167	46.4	14	76	1450	11	3	241
150-315	20	55.6	32	78	1450	30	2.5	410
150-315A	187	51.9	28	77	1450	22	3.5	335
150-315B	173	48.1	24	76	1450	18.5	3.5	315
150-350	160	44.4	150	80	2900	110	5.5	970
150-350A	150	41.7	142	70	2900	90	5.5	790
150-350B	140	39	135	76	2900	75	5.5	705
150-400	200	55.6	50	75	1450	45	3.5	490
150-400A	187	51.9	44	74	1450	37	3.5	454
150-400B	174	48.3	38	73	1450	30	3.5	435
150-400C	160	44.4	32	71	1450	22	3.5	365
150-250(I)	200	55.6	80	76	2900	75	4.5	702
150-250(I)A	187	51.9	70	75	2900	55	4.5	561
150-250(I)B	173	48.1	60	74	2900	45	4.5	460
150-315(I)	20	55.6	125	73	2900	110	4.5	980
150-315(I)A	187	51.9	110	72	2900	90	4.5	800
150-315(I)B	173	48.1	95	70	2900	75	4.5	724
200-200	200	55.6	12.5	78	1450	15	3	265
200-200A	179	49.7	10	76	1450	11	3	244
200-250	200	55.6	20	79	1450	18.5	3	305
200-250A	184.4	51.2	17	78	1450	15	3	267
200-250B	167	46.4	14	76	1450	11	3	246
200-315	200	55.6	32	78	1450	30	3.5	417
200-315A	189	51.9	28	77	1450	22	3.5	342
200-315B	173	48.1	24	76	1450	18.5	3.5	322
200-400	200	55.6	50	75	1450	45	3.5	498
200-400A	187	51.9	44	74	1450	37	3.5	462
200-400B	174	48.6	38	73	1450	30	3.5	443
200-400C	160	44.4	32	71	1450	22	3.5	373
200-200(I)	400	111.1	12.5	80	1450	22	4	382
200-200(I)A	358	99.4	10	78	1450	18.5	4	346
200-250(I)	400	111.4	20	80	1450	30	4	475
200-250(I)A	358	99.6	14	78	1450	22	4	405
200-250(I)B	322	89.4	13	75	1450	18.5	4	387
200-315(I)	400	111.4	32	80	1450	55	4	675
200-315(I)A	374	103.9	28	79	1450	45	4	560
300-315(I)B	346	96.1	24	78	1450	37	4	535
200-400(I)	400	111.4	50	81	1450	75	4	830
200-400(I)A	374	103.9	44	80	1450	75	4	830
200-400(I)B	346	96.1	38	78	1450	55	5	685
200-400(I)C	320	88.9	32	76	1450	45	5	580
250-250	550	152.8	20	82	1450	45	5	620
250-250A	500	139	17	80	1450	37	5	550
250-235	500	139	12.5	78	1480	22	4.5	410
250-300	500	139	20	78	1480	37	4.5	550
250-315	550	152.8	32	80	1450	75	5.5	890
250-315A	500	139	28	78	1450	55	5.5	690
250-315B	450	125	24	74	1450	45	5.5	620
250-400	500	139	50	72	1480	90	4.5	1530
300-235	720	200	18	81	1450	55	5	1075
300-235A	600	166	15	79	1450	45	5	970
300-235B	540	150	12.8	78	1450	37	5	925
300-250	720	200	20	83	1450	55	6	1085
300-250A	600	166	17	81	1450	45	6	980
300-300	720	200	28	82	1480	75	5	1230
300-300A	600	166	24	80	1480	75	5	1095
300-300B	540	150	21	78	1480	55	5	980
300-315	720	200	32	84	1480	90	4.5	1350
300-315A	650	180	28	80	1480	75	4.5	1240
300-315B	580	151	24	78	1480	55	4.5	1100
300-380	720	200	44	84	970	132	5	1900
300-380A	666	185	38	80	970	110	5	1700
300-380B	614	170.6	32	78	970	90	5	1530
300-390	720	200	18	81	980	55	5	1300
300-390A	600	167	15	79	980	45	5	1220
300-390B	540	150	12.5	77	980	37	5	1100
300-400	600	166	50	78	1480	110	5	1500
300-480	720	200	28	81	980	75	5	1500
300-480A	600	166	24	80	980	75	5	1280
300-480B	540	150	21	79	980	55	5	1180
350-235	800	222	12.5	83	1480	37	4.5	1050
350-300	800	222	20	82	1480	55	4.5	1230
350-315	800	222	32	84	1480	90	4.5	1650
350-400	800	222	50	83	1480	160	4.5	1950
400-300	1080	300	20	78	1480	90	6	1570
400-315	1080	300	32	76	1480	132	6	1880
500-300	1200	333	20	80	1480	110	6	1800
500-315	1200	333	32	78	1480	160	6	2070

Tag标签：

上一篇：ISW型卧式离心泵

下一篇：ZJ、ZJL系列渣浆泵
