一、产品概述

PN、PNL型污水泥浆泵为卧式和立式单级单吸悬臂式杂质、泥浆泵和污水泵,具有以下特点:
1、叶轮和泵体、护板之间的间隙可以及时调整,保持较高效率工作。
2、本泵结构简单、使用安全可靠、安装方便。本型号泵可供基建、地质、矿山、冶炼、环保、化工等行业输送砂石、泥浆、污水之用,输送***大浓度是按重量计为50-60%,其中3PNL、4PNL泥浆泵是基础建筑工程钻机造孔的理想设备。

二、型号意义

2PNL 2—吐出口径（毫米数被25除所得值）

P—杂质泵

N—泥浆泵

L—立式

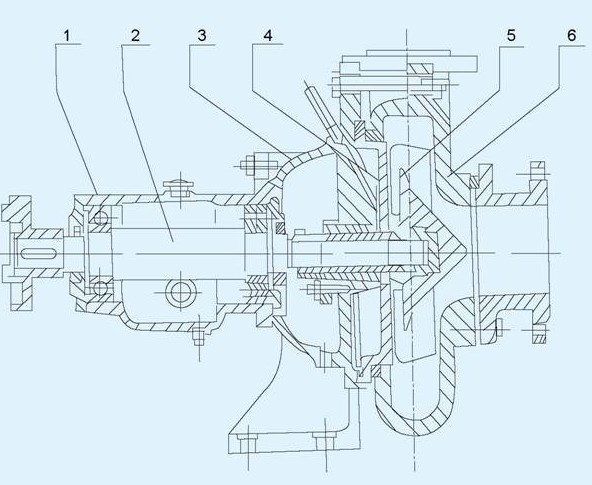

三、结构图

四、技术特性

流量：Q7.2-320m3/h
扬程：H14-50m

五、结构特点

1.过流部分承磨件采用了耐磨蚀铸铁，使用寿命长。
2.叶轮和护板的间隙可以及时调整，保持较高效率工作。
3.以上该型泵轴承直接安于水平中开托架内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。
4.泵以上的泵体较大，采用了对开的结构形式，拆装检修方便。

六、安装拆卸

七、性能参数
