DL系列立式多级离心泵

作者: 发布时间:2019-04-08 浏览次数:1834
打印 收藏 关闭
字体【
视力保护色

DL系列立式多级离心泵

一、产品概述

DL、DLR型立式多级离心泵是扬子江泵业公司根据高层建筑给水市场的实际需要和国家消防局GB6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。流量范围为5~360m3/h,扬程范围为22~300m,配套功率范围为1.5~220KW,口径范围为φ40~φ200m。同一台泵的出口可设1~5个出口,低转速n=1450r/min。

二、型号意义

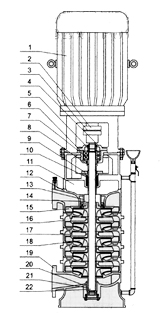

三、结构图



四、技术特性

流量:4.2-504m3/h;
扬程:24-240m;
功率:1.5-450kw;
转速:1480r/min;
口径:φ40-φ250;
温度范围:0-+90℃;
工作压力:≤2.4Mpa。

五、结构特点

1、水力模型先进:效率高,性能范围广。
2、离心泵结构新颖,运行可靠:取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题,保证了运行更加可靠。
3、更少的运行、维修费用:采用优质机械密封,耐磨损、无泄漏、使用寿命长,故障率低,具有更少的运行维修费用。
4、离心泵运行平稳,噪音低:采用低转速电机,使泵运行平稳,噪音更低。
5、立式结构,占地面积小。

六、安装拆卸

查水泵和电机的完好情况。
2.泵安装位置应尽可能靠近水源处。

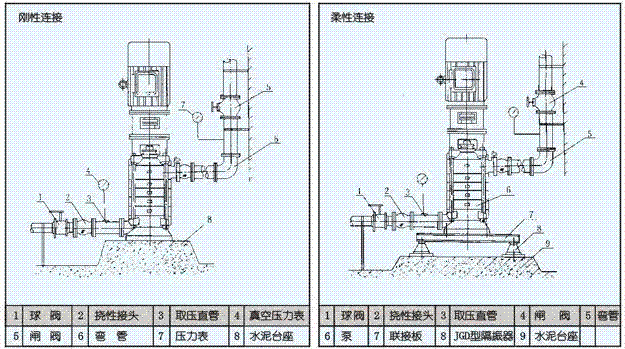

3.泵与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连
接,具体方法见安装示意图所示。
4.直接安装可将泵安放在基础上垫高30~40毫米(准备充填水泥浆之用),然后进行校正,并穿好地脚螺栓,充填
水泥砂浆,经3~5天水泥干涸后,重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母。
5.安装管路时,进、出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量。
6泵用于有吸程场合,进水管端应装有底阀,并且进出口管路不应有过多弯道,同时不得有漏水、漏气现象存在。
7.在进口管路上***好装有过滤网,以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3~4倍,以保证液
体的自由畅通。
8.为了维护和使用方便安全,在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证
泵在额定范围内运行,确保泵的正常运行和使用寿命。
9.进口如需扩径连接,请选用偏心异径管道接头。

七、性能参数

DL立式多级离心泵

型 号

级 数

流 量(m3/h)

流 量(L/S)

扬 程
(m)

转 速
(r/min)

轴功率(kw)

电机功率(kw)

效 率
(%)

吸 程
(m)

汽蚀余量
(m)

40DL

2

6.2

1.72

23.6

1450

0.92

1.5

40

7

3.19

3

6.2

1.72

35.4

1.38

2.2

40

7

3.19

4

6.2

1.72

47.2

1.84

3

40

7

3.19

5

6.2

1.72

59

2.30

4

40

7

3.19

6

6.2

1.72

70.8

2.75

4

40

7

3.19

7

6.2

1.72

82.6

3.22

5.5

40

7

3.19

8

6.2

1.72

94.4

3.68

5.5

40

7

3.19

9

6.2

1.72

106.2

4.14

7.5

40

7

3.19

10

6.2

1.72

118

4.60

7.5

40

7

3.19

11

6.2

1.72

129.8

5.06

7.5

40

7

3.19

12

6.2

1.72

141.6

5.52

11

40

7

3.19

50DL

2

12.6

3.5

24.4

1450

1.55

3

54

7.6

2.66

3

12.6

3.5

36.6

2.33

3

54

7.6

2.66

4

12.6

3.5

48.8

3.10

4

54

7.6

2.66

5

12.6

3.5

61

3.88

5.5

54

7.6

2.66

6

12.6

3.5

73.2

4.65

5.5

54

7.6

2.66

7

12.6

3.5

85.4

5.43

7.5

54

7.6

2.66

8

12.6

3.5

97.6

6.20

7.5

54

7.6

2.66

9

12.6

3.5

109.8

6.98

11

54

7.6

2.66

10

12.6

3.5

122

7.75

11

54

7.6

2.66

65DL

2

30

8.33

32

1450

4.22

5.5

62

7.6

2.82

3

30

8.33

48

6.33

7.5

62

7.6

2.82

4

30

8.33

64

8.44

11

62

7.6

2.82

5

30

8.33

80

10.55

15

62

7.6

2.82

6

30

8.33

96

12.66

15

62

7.6

2.82

7

30

8.33

112

14.77

18.5

62

7.6

2.82

8

30

8.33

128

16.88

22

62

7.6

2.82

9

30

8.33

144

18.99

22

62

7.6

2.82

10

30

8.33

160

21.1

30

62

7.6

2.82

80DL

2

50.4

14

40

1450

7.84

11

70

7.8

22.49

3

50.4

14

60

11.76

15

70

7.8

2.49

4

50.4

14

80

15.68

22

70

7.8

2.49

5

50.4

14

100

19.60

30

70

7.8

2.49

6

50.4

14

120

23.52

30

70

7.8

2.49

7

50.4

14

140

27.44

37

70

7.8

2.49

8

50.4

14

160

31.36

45

70

7.8

2.49

9

50.4

14

180

35.28

45

70

7.8

2.49

10

50.4

14

200

39.20

55

70

7.8

2.49

100DL

-72-20

2

72

20

40

1450

10.9

15

72

8

2.8

3

72

20

60

10.9

18.5

72

8

2.8

4

72

20

80

10.9

30

72

8

2.8

5

72

20

100

10.9

37

72

8

2.8

6

72

20

120

10.9

37

72

8

2.8

7

72

20

140

10.9

45

72

8

2.8

8

72

20

160

10.9

55

72

8

2.8

9

72

20

180

10.9

55

72

8

2.8

10

72

20

200

54.4

70

72

8

2.8

100DL-

100-20

2

100

27.8

40

1450

15.14

18.5

72

7.2

3.53

3

100

27.8

60

22.72

30

72

7.2

3.53

4

100

27.8

80

30.28

37

72

7.2

3.53

5

100

27.8

100

37.86

45

72

7.2

3.53

6

100

27.8

120

45.39

55

72

7.2

3.53

7

100

27.8

140

53.0

75

72

7.2

3.53

8

100

27.8

160

60.57

75

72

7.2

3.53

9

100

27.8

180

68.14

90

72

7.2

3.53

10

100

27.8

200

75.71

90

72

7.2

3.53

150DL-

150-20

2

150

27.8

40

1450

20.42

30

80

5.7

2.8

3

150

27.8

60

30.63

37

80

5.7

2.8

4

150

27.8

80

40.84

45

80

5.7

2.8

5

150

27.8

100

51.05

55

80

5.7

2.8

6

150

27.8

120

61.26

75

80

5.7

2.8

7

150

27.8

140

74.47

75

80

5.7

2.8

8

150

27.8

160

81.68

90

80

5.7

2.8

200DL-

280-30

2

280

41.6

60

1450

55.79

90

84

6.0

3.7

3

280

41.6

90

83.69

110

84

6.0

3.7

4

280

41.6

120

111.57

132

84

6.0

3.7

5

280

41.6

150

139.47

160

84

6.0

3.7

6

280

41.6

180

163.38

200

84

6.0

3.7
